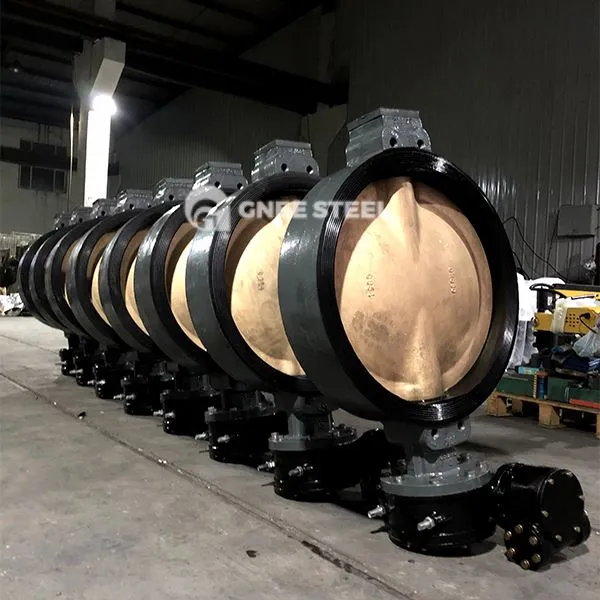

Βαλβίδα πεταλούδας Semi

Η βαλβίδα πεταλούδας ημι-lug είναι μια βαλβίδα πεταλούδας που συνδέει τη φλάντζα του σωλήνα μέσω των μπουλονιών. Το σώμα της βαλβίδας έχει σχεδιαστεί με δομές ωτρωμάτων (μέσω οπών ή μέσω εσωτερικών σπειρώσεων οπών) και στις δύο πλευρές, το οποίο είναι βολικό για την εγκατάσταση και τον καθορισμό και κατάλληλο για σύνδεση τύπου σφιγκτήρα. Χρησιμοποιείται ευρέως στον έλεγχο υγρών κάτω από συνθήκες μέσης και χαμηλής πίεσης.

‌ -structural χαρακτηριστικά ‌:
‌Lug Design‌: Ενίσχυση της δομής του σώματος της βαλβίδας, μειώστε την επίδραση της τάσης του αγωγού στην απόδοση σφράγισης των βαλβίδων και είναι κατάλληλη για συχνές σενάρια ανοίγματος και κλεισίματος.
‌Butterfly δομή πλάκας ‌: υιοθετήστε τη σύνθετη δομή τριών επιπέδων (όπως το κράμα χάλυβα + στρώμα μόνωσης + ανοξείδωτο χάλυβα) για τη βελτίωση της αντοχής στη θερμοκρασία και της αντοχής παραμόρφωσης.
‌ SSealing Type‌: Προαιρετική μαλακή σφραγίδα (καουτσούκ\/PTFE) ή σκληρή σφραγίδα (μεταλλική επένδυση), το επίπεδο διαρροής μπορεί να φτάσει μέχρι το επίπεδο ANSI V.

Αρχή λειτουργίας και πλεονεκτήματα απόδοσης ‌ ‌ Άνοιγμα και μηχανισμός κλεισίματος‌

Η πλάκα πεταλούδας μπορεί να επιτύχει περιστροφή 90 μοιρών μέσω της αρχής ‌lever ‌ ή ‌ Device ‌ και να ελέγχει γρήγορα το μέσο και απενεργοποιημένο (χρόνος ανοίγματος και κλεισίματος μικρότερου ή ίσου με 3 δευτερόλεπτα).

Ο διπλός εκκεντρικός ή τριπλός εκκεντρικός σχεδιασμός μειώνει την τριβή της επιφάνειας σφράγισης και επεκτείνει τη διάρκεια ζωής.
‌ Core Πλεονεκτήματα‌

‌ Πιέρα και αντίσταση στη θερμοκρασία: Η ισχύουσα περιοχή πίεσης είναι μέχρι το PN10 ~ PN16 (κλάση 150 ~ 300), η κάλυψη της θερμοκρασίας είναι -20 βαθμός ~ 250 βαθμοί (η σκληρή σφράγιση μπορεί να επεκταθεί σε 600 βαθμούς).
‌ Llow Ροή Ροής και υψηλή απόδοση: Το πάχος της πλάκας πεταλούδας είναι βελτιστοποιημένη και η απώλεια πίεσης είναι μικρότερο ή ίσο με 0 05MPa όταν είναι πλήρως ανοιχτό, το οποίο είναι κατάλληλο για μεγάλους αγωγούς ροής.
‌Easy Συντήρηση: Η δομή της ωτίδας απλοποιεί τη διαδικασία αποσυναρμολόγησης και συναρμολόγησης και υποστηρίζει την αντικατάσταση του δακτυλίου σφράγισης.



Βαλβίδα πεταλούδας Semi



Αιτήσεις
Χημική βιομηχανία: Για τη μεταφορά διαβρωτικών μέσων όπως το θειικό οξύ και τα υγρά αλκαλικά, απαιτούνται καθίσματα βαλβίδων PTFE και σώματα βαλβίδων από ανοξείδωτο χάλυβα.
Σύστημα επεξεργασίας νερού: DN50 ~ DN2000 Ρύθμιση δικτύου παροχής νερού, μαλακές σφραγίδες (EPDM\/NBR) είναι κατάλληλα για πρόληψη διαρροών.
Πλοία και ενέργεια: Τα συστήματα θαλάσσιων καυσίμων και ο έλεγχος του νερού ψύξης σταθμών παραγωγής ενέργειας πρέπει να συμμορφώνονται με τα πρότυπα JIS\/ANSI.
Σημεία επιλογής και συντήρησης
Παράμετροι επιλογής
Τύπος σφράγισης: Οι σκληρές σφραγίδες (ψεκασμός καρβιδίου βολφραμίου) προτιμώνται για τα μέσα που περιέχουν σωματίδια και οι μαλακές σφραγίδες είναι προαιρετικές για καθαρά υγρά.
Λειτουργία μονάδας δίσκου: Το Gear Worm ή το Pneumatic Drive συνιστάται για DN μεγαλύτερο από ή ίσο με 300 και η λειτουργία χειροκίνητου μοχλού είναι προαιρετική για το DN ＜ 300.
Προσαρμογή υλικού: Οι σφραγίδες βαλβίδας 316L + Hastelloy επιλέγονται για διαβρωτικά περιβάλλοντα και το WCB + σκληρό κράμα χρησιμοποιείται για ατμό υψηλής θερμοκρασίας.
‌ Προδιαγραφές συντήρησης ‌

Ελέγξτε την προφόρτιση του μπουλονιού κάθε τρίμηνο για να αποφύγετε τη χαλάρωση και τη διαρροή φλάντζας.
Η κοιλότητα των βαλβίδων πρέπει να καθαρίζεται κάθε έξι μήνες για μέσο που περιέχει σωματίδια για να αποφευχθεί η μαρμελάδα πλάκας πεταλούδας.
Κύκλος λίπανσης: Προσθέστε λίπος υψηλής θερμοκρασίας στο στέλεχος βαλβίδας που φέρει κάθε 12 μήνες (που ισχύει για μεγαλύτερη ή ίση με συνθήκες εργασίας 150 μοιρών).
