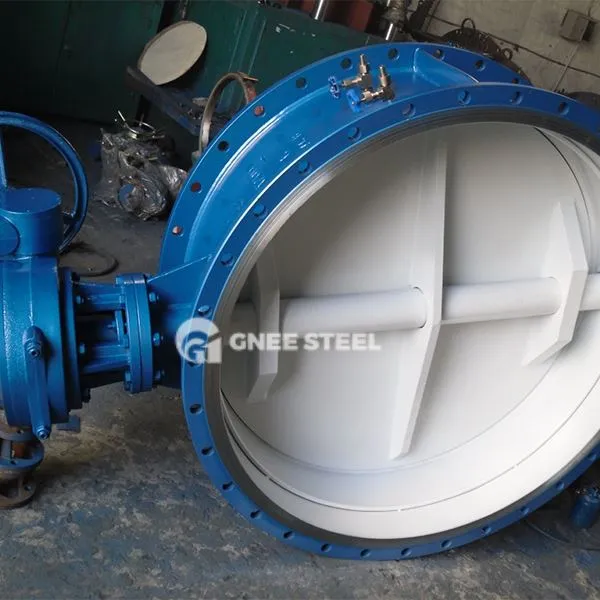

Βιομηχανικές βαλβίδες πεταλούδας

Η βιομηχανική βαλβίδα πεταλούδας είναι μια συσκευή ελέγχου υγρού με πλάκα πεταλούδας σε σχήμα δίσκου ως τμήμα ανοίγματος πυρήνα και κλεισίματος. Η πλάκα πεταλούδας περιστρέφεται 9 0 βαθμός γύρω από τον άξονα για να συνειδητοποιήσει το άνοιγμα και το κλείσιμο και τη ρύθμιση του μέσου του αγωγού. Έχει συμπαγή δομή, ελαφρύ βάρος (λαμβάνοντας DN1000 ως παράδειγμα, το βάρος είναι περίπου 2 τόνοι, το οποίο είναι μόνο το 57% της βαλβίδας πύλης) και τα χαρακτηριστικά χαμηλής αντίστασης ροής (πτώση πίεσης μικρότερη ή ίση με 0,05MPa όταν είναι πλήρως ανοιχτά).

‌Seal Type‌:
‌Soft Seal‌: Το κάθισμα βαλβίδας από καουτσούκ\/PTFE χρησιμοποιείται, κατάλληλο για καθαρό μέσο, ​​ρυθμός διαρροής μικρότερο ή ίσο με 0 1%;
‌Metal Hard Seal‌: Αντίσταση υψηλής θερμοκρασίας (μικρότερη ή ίση με 6 0 0 βαθμός) και η αντι-κλίση επιτυγχάνονται με την επιφάνεια του σκληρού κράματος (όπως το καρβίδιο βολφραμίου) και το επίπεδο διαρροής μπορεί να φτάσει το επίπεδο ANSI V (ρυθμός διαρροής μικρότερο ή ίσο με 0,01%).
‌Eccentric Struction‌:
‌ Triple Εκκεντρικό σχεδιασμό: Το στέλεχος της βαλβίδας αποκλίνει από το κέντρο του αγωγού, το κέντρο πλάκας πεταλούδας μετατοπίζεται και η γωνία κώνου επιφάνειας σφράγισης μετατοπίζεται για να επιτευχθεί το άνοιγμα και το κλείσιμο της μη τριβής (διάρκεια ζωής άνω των 200, 000 χρόνοι).
‌Multi-επίπεδο μεταλλική σφραγίδα: Συνδυάστε την προφόρτιση ελατηρίου και τη μέση πίεση για να βελτιώσετε την αξιοπιστία της σφράγισης.



Βιομηχανικές βαλβίδες πεταλούδας



Αιτήσεις
‌Energy και Aerospace‌:
Υγρό σύστημα παροχής οξυγόνου\/υγρού υδρογόνου (πρέπει να πληροί το πρότυπο καθαριότητας ISO 14644-1} κλάση 5).
Ελέγχου νερού πυρηνικού σταθμού ηλεκτροπαραγωγής (χρησιμοποιώντας το σώμα βαλβίδας WCB + σφραγίδα καρβιδίου).
‌ Χημική και μεταλλουργία:
Ρύθμιση καυσαερίων υψηλής θερμοκρασίας (αντίσταση θερμοκρασίας μεγαλύτερη ή ίση με 400 βαθμούς).
Αγωγός θειικού οξέος\/υγρού αλκαλίου (βαλβίδα πεταλούδας τύπου πλακιδίων με επικάλυψη αντι-διάσπαρου).
‌Municipal και ναυπηγική ‌:
Έλεγχος ροής δικτύου νερού (μαλακή σφραγισμένη βαλβίδα πεταλούδας, κάθισμα βαλβίδας EPDM).
Σύστημα θαλάσσιων καυσίμων (σύμφωνα με τα πρότυπα JIS\/ANSI)
