Ο δίσκος της κεντρικής βαλβίδας πεταλούδας ευθυγραμμίζεται με την κεντρική γραμμή του στελέχους βαλβίδας. Ο δίσκος είναι σχετικά παχύς, παρέχοντας καλύτερη απόδοση σφράγισης. Η βαλβίδα πεταλούδας κεντρικής γραμμής χρησιμοποιείται κυρίως σε συστήματα σωληνώσεων ρευστού χαμηλής πίεσης, κανονικής θερμοκρασίας. Ο άξονας περιστροφής της πλάκας πεταλούδας βρίσκεται στην κεντρική γραμμή του σώματος της βαλβίδας και στην περιοχή στεγανοποίησης της πλάκας πεταλούδας. Όταν είναι κλειστή, η εξωτερική επιφάνεια στεγανοποίησης της πλάκας πεταλούδας συμπιέζει την έδρα της βαλβίδας από συνθετικό καουτσούκ, προκαλώντας ελαστική παραμόρφωση της έδρας της βαλβίδας, διασφαλίζοντας έτσι την απόδοση στεγανοποίησης της βαλβίδας πεταλούδας.
Προδιαγραφές βαλβίδων πεταλούδας κεντρικής γραμμής
Πρότυπα σχεδιασμού
Πρότυπα σχεδίασης και κατασκευής: GB/T 12238
Πρότυπο μήκους δομής: GB/T 12221
Πρότυπο δοκιμής: GB/T 13927
Πρότυπο σύνδεσης άνω φλάντζας: ISO 5211
Πρότυπο μεγέθους φλάντζας: GB/T 17241.6, ASME B16.5, ASME B16.47,
ASME B16.1, JIS B2220
Τεχνικές προδιαγραφές:
Σχεδιασμός βαλβίδας: BS EN593/BS5155/API609/DIN3354
Πρόσωπο με πρόσωπο:ISO 5752-20/BS EN558-20/API609
Διάτρηση φλάντζας:ASME B16.1 Class125/ASME B16.5 CL150/ASME B16.47 CL150/ DIN 2501 PN10-16/EN1092 PN10-16/JIS10K
Υδραυλική δοκιμή:EN12266-1/API 598/ISO5208/JIS B2003
Πίεση δοκιμής κελύφους:24 bar/15 bar
Πίεση δοκιμής στεγανοποίησης:17,6 bar/11 bar

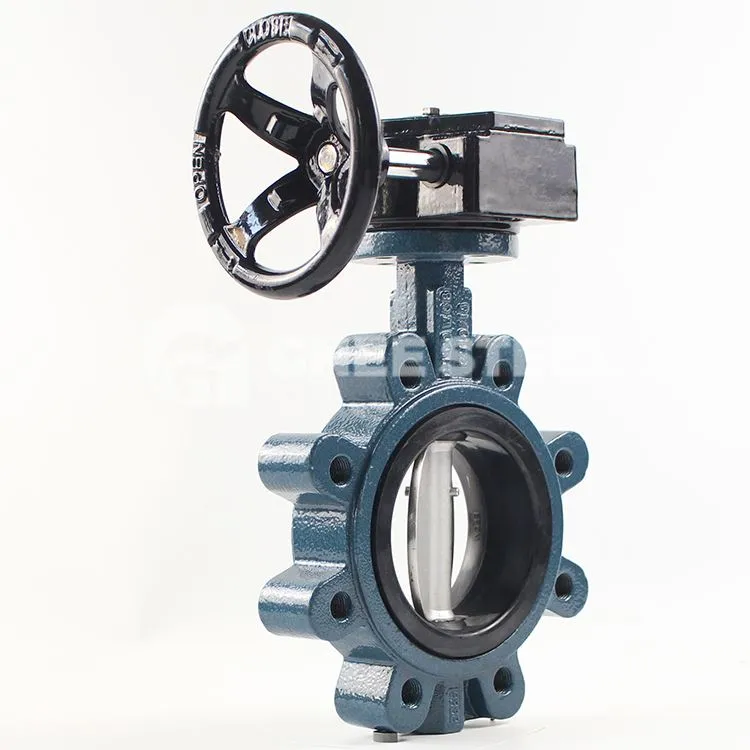

βαλβίδα κεντρικής γραμμής
FAQ
Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;
Α: Είμαστε έμπορος που κατασκευάζει επίσης.
Ε: Πώς επεξεργάζεστε μια παραγγελία;
Α: Πρώτον, παρέχουμε μια προσφορά. Αφού επιβεβαιωθεί η τιμή, προχωράμε στο επόμενο βήμα, το οποίο περιλαμβάνει την παροχή δειγμάτων για την έγκρισή σας. Αφού επιβεβαιωθούν τα δείγματα, προχωράμε σε μαζική παραγωγή.
Ε: Μπορώ να ζητήσω αλλαγές στις μεθόδους συσκευασίας και αποστολής;
Α: Ναι, μπορούμε να προσαρμόσουμε τις μεθόδους συσκευασίας και αποστολής σύμφωνα με τις απαιτήσεις σας. Ωστόσο, θα είστε υπεύθυνοι για τυχόν πρόσθετες δαπάνες και διαφορές τιμών.
