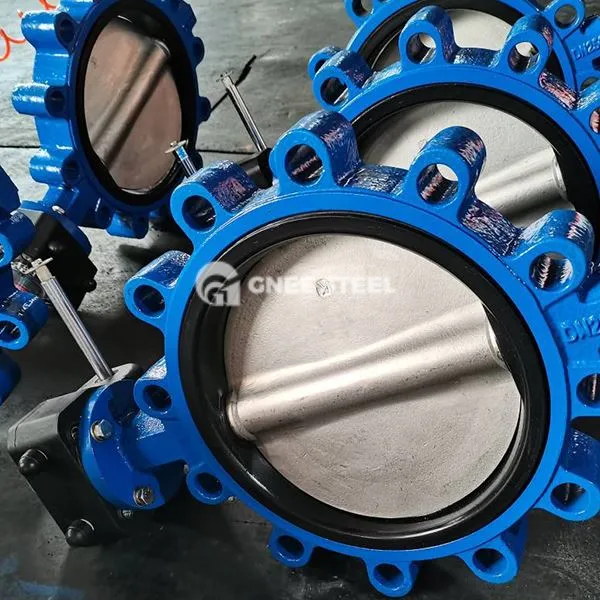

Βαλβίδες πεταλούδας χυτοσίδηρο

Η βαλβίδα πεταλούδας από χυτοσίδηρο είναι κατασκευασμένη από γκρίζο χυτοσίδηρο (HT200/HT250) ή όλκιμο σίδηρο (QT 450-10) και εγκαθίσταται μέσω σύνδεσης φλάντζας. Η πλάκα πεταλούδας περιστρέφεται 90 βαθμοί γύρω από τον άξονα της βαλβίδας για να επιτευχθεί μεσαίου ανοίγματος και κλεισίματος ή ρύθμισης ροής.

Τα βασικά δομικά χαρακτηριστικά περιλαμβάνουν:

Σχεδιασμός Lug: Οι οπές των μπουλονιών κατανέμονται συμμετρικά και στις δύο πλευρές του σώματος της βαλβίδας, το οποίο συνδέεται άμεσα με τη φλάντζα του αγωγού, αποφεύγοντας τη δυσκίνητη διείσδυση της βαλβίδας πεταλούδας τύπου πεταλούδας, βελτιώνοντας τη σταθερότητα της εγκατάστασης και τη σταθερότητα της σφράγισης.

Σύστημα σφράγισης:

Τύπος μαλακής σφράγισης: κάθισμα από καουτσούκ EPDM/NBR, επίπεδο διαρροής φτάνει το ANSI VI, κατάλληλο για μέσα χαμηλής πίεσης όπως το νερό και ο αέρας.

Τύπος σκληρού σφράγισης: Η πλάκα πεταλούδας συγκολλείται με καρβίδιο από ανοξείδωτο χάλυβα ή βολφραμίου, με αντίσταση θερμοκρασίας 425 βαθμών, κατάλληλο για μέσα υψηλής θερμοκρασίας που περιέχουν σωματίδια.

Εφαρμογές και πλεονεκτήματα

• Δημοτική Μηχανική: Έλεγχος ροής της αστικής παροχής νερού και των γραμμών αποχέτευσης του δικτύου. Το DN μεγαλύτερο ή ίσο με 300 μοντέλα έχουν γίνει mainstream λόγω της εξαιρετικής αντίστασης των δονήσεων των συνδέσεων lug.
• Βιομηχανικά συστήματα: Η κυκλοφορία του νερού ψύξης σε χημικά φυτά, η ρύθμιση του αγωγού ατμού χαμηλής πίεσης σε θερμικούς σταθμούς ηλεκτροπαραγωγής, τα μοντέλα σκληρά σφραγισμένα είναι ανθεκτικά στη διάβρωση των σωματιδίων.
• Πυροσβεστικούς αγωγούς: συμμορφώνεται με τα πρότυπα GB5135.6 και ικανοποιεί τις ανάγκες του ταχείου ανοίγματος και του κλεισίματος των χώρων πυροσβεστικών αντλιών.

Βασικά πλεονεκτήματα:

• Εύκολη εγκατάσταση: Οι φλάντζες των ωμοπλάτων είναι απευθείας βιδωμένες, μειώνοντας το χρόνο εγκατάστασης κατά 50% σε σύγκριση με τις βαλβίδες πεταλούδας τύπου πλακιδίων.
• Χαμηλό κόστος συντήρησης: Το σώμα της βαλβίδας είναι εποξειδικό ψεκασμένο (RA μικρότερο ή ίσο με 3,2 μm) και η διάρκεια ζωής της διάβρωσης είναι μεγαλύτερη από 15 χρόνια.



Βαλβίδες πεταλούδας χυτοσίδηρο



‌ Συστάσεις επιλογής ‌:

Προτιμώνται προτιμώνται τα μοντέλα μαλακής σφράγισης DN300 (όπως το D341x -10) προτιμώνται, τα οποία είναι χαμηλού κόστους και πληρούν τις απαιτήσεις βαθμού ANSI VI για τη σφράγιση απόδοσης. ‌ ‌

Χημικό μέσο που περιέχει σωματίδια: Κατάλληλο για μοντέλα σκληρής σφράγισης (όπως D343H -16 C), ανοξείδωτο χάλυβα με πλάκα βαλβίδας, η αντίσταση φθοράς αυξήθηκε κατά 50%‌.
