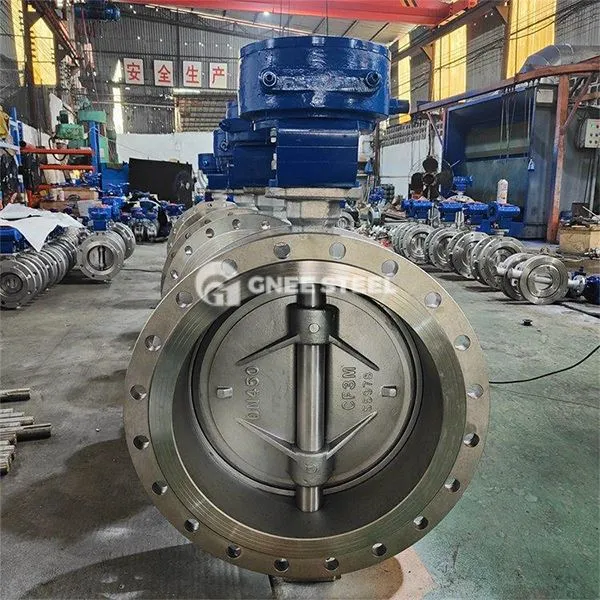

Βαλβίδες πεταλούδας τριπλής απόρριψης
Περιγραφή
Η τριπλή εκκεντρική βαλβίδα πεταλούδας είναι ένας τύπος βαλβίδας πεταλούδας που επιτυγχάνει σφράγιση υψηλής απόδοσης μέσω πολλαπλών σχεδίων μετατόπισης του άξονα του στελέχους βαλβίδας, άξονα περιστροφής καθίσματος βαλβίδας και άξονα καναλιού σώματος βαλβίδας. Το βασικό χαρακτηριστικό του είναι η βελτιστοποίηση της πίεσης επιφάνειας επαφής σφράγισης και της αντοχής στη φθορά μέσω της τριπλής εκκεντρικής δομής, η οποία είναι κατάλληλη για έλεγχο των μέσων υπό υψηλή θερμοκρασία, υψηλής πίεσης και σκληρές συνθήκες εργασίας.
Δομικός σχεδιασμός
Τρεις εκκεντρικές θέσεις::
- First Eccentricity : Ο άξονας του στελέχους της βαλβίδας αποκλίνει από το κέντρο της πλάκας πεταλούδας για να μειώσει την τριβή του ανοίγματος και του κλεισίματος.
- SECond Eccentricity: Ο άξονας του στελέχους βαλβίδας αποκλίνει από το κέντρο του καναλιού σώματος βαλβίδων για να μειώσει τη φθορά.
- Third Eccentricity: Ο άξονας της επιφάνειας στεγανοποίησης του καθίσματος της βαλβίδας και ο άξονας του καναλιού σώματος βαλβίδας σχηματίζουν έναν λοξό κώνο για να επιτευχθεί ασύμμετρη επαφή σφράγισης.
Βασικά στοιχεία :
Butterfly πλάκα: δομή σε σχήμα δίσκου, κατασκευασμένη από ανοξείδωτο χάλυβα, καρβίδιο ή κεραμικό υλικό για την ενίσχυση της αντοχής στη διάβρωση.
Valve Seat : μεταλλική σκληρή σφραγίδα ή μαλακή και σκληρή σύνθετη σφραγίδα, υποστηρίζοντας αμφίδρομη διαρροή μηδέν.
Valve STEM και μηχανισμός κίνησης: Αντι-πτήση σχεδιασμός, κατάλληλο για χειροκίνητη, πνευματική ή ηλεκτρική λειτουργία.
Αρχή σφράγισης και βασικά πλεονεκτήματα
- Σφραγίδα στρέψης: βασιζόμενη στην πίεση της επιφάνειας επαφής μεταξύ του καθίσματος της βαλβίδας και της πλάκας πεταλούδας για να επιτευχθεί σφράγιση, αντί για παραδοσιακή ελαστική παραμόρφωση, μειώνοντας τον κίνδυνο σφράγισης μετά από μακροχρόνια χρήση.
- Η διαρροή και η αντίσταση της πίεσης και η αντοχή στην πίεση: οι μεταλλικές σκληρές σφραγίδες μπορούν να αντέξουν τις θερμοκρασίες έως και 538 βαθμούς και επίπεδα πίεσης PN25 (περίπου 25 bar), κατάλληλα για ακραίες συνθήκες εργασίας.
- LLOW Opening and Closing ροπή: Η εκκεντρική δομή επιτρέπει στην πλάκα πεταλούδας να αποσυνδέεται από το κάθισμα της βαλβίδας τη στιγμή του ανοίγματος και να σφίγγει σταδιακά κατά το κλείσιμο, μειώνοντας τη ροπή λειτουργίας κατά 30%-50%.
- Μεγαλύτερη διάρκεια ζωής και εναλλαγή: Εργαλεία κατεργασίας ακριβείας (όπως τεχνολογία τοποθέτησης δίσκου) εξασφαλίζει ότι το σφάλμα κατεργασίας της επιφάνειας σφράγισης του καθίσματος της βαλβίδας είναι μικρότερη ή ίση με {0}} 02mm, βελτιώνοντας την εναλλαγή του σώματος της βαλβίδας και την απόδοση της επιτόπιας συντήρησης.
Προδιαγραφές βαλβίδων πεταλούδας τριπλής απόρριψης
|
ΫΝ |
DN40 ~ 400mm (για άλλα DN, αναφέρετε όταν παραγγείλετε) |
|
Ονομαστική πίεση |
1. 0 ~ 4. |
|
Υλικό σώματος |
WCB (C), SS304 (P), SS316 (R) |
|
Υλικό σφραγίδας |
Ptfe (f), μεταλλική σκληρή σφραγίδα (h) |
|
Τεχνολογία των μέσων ενημέρωσης. |
W2: -20 ~ 150 βαθμός, W4: -29 ~ 425 βαθμός |
|
Λειτουργία σύνδεσης |
Φλάντζα, πλακίδια |
|
Πνευματικός ενεργοποιητής |
Σειρά JLAT, σειρά JLAW, Σειρά Εισαγόμενου Ενεργοποιητή |
|
Λειτουργία δράσης |
Διπλή δράση, μεμονωμένη δράση κανονικά κλειστή, μεμονωμένη δράση κανονικά ανοιχτή |
|
Ηλεκτρικός ενεργοποιητής |
Series JLA, σειρά JLB, σειρά Actuator LMAPTERED |
|
Λειτουργία ελέγχου |
Τυπός τυπικού διακόπτη, τύπος ρύθμισης ενσωματωμένου, ενσωματωμένος τύπος διακόπτη, τύπος διαύλου πεδίου |
Βαλβίδες πεταλούδας τριπλής απόρριψης
Αιτήσεις
- Petrochemical: Αποκοπή και ρύθμιση προϊόντων πετρελαίου υψηλής θερμοκρασίας και διαβρωτικά μέσα σε φυτά διύλισης.
- Ηλεκτρική ενέργεια και μεταλλουργία: ατμός υψηλής θερμοκρασίας (λιγότερο ή ίσο με 538 βαθμούς) και βαλβίδες συστήματος νερού ψύξης.
- Δημοτική και περιβαλλοντική προστασία: Έλεγχος ροής μεγάλης διαμέτρου της παροχής νερού και αγωγών φυσικού αερίου.
