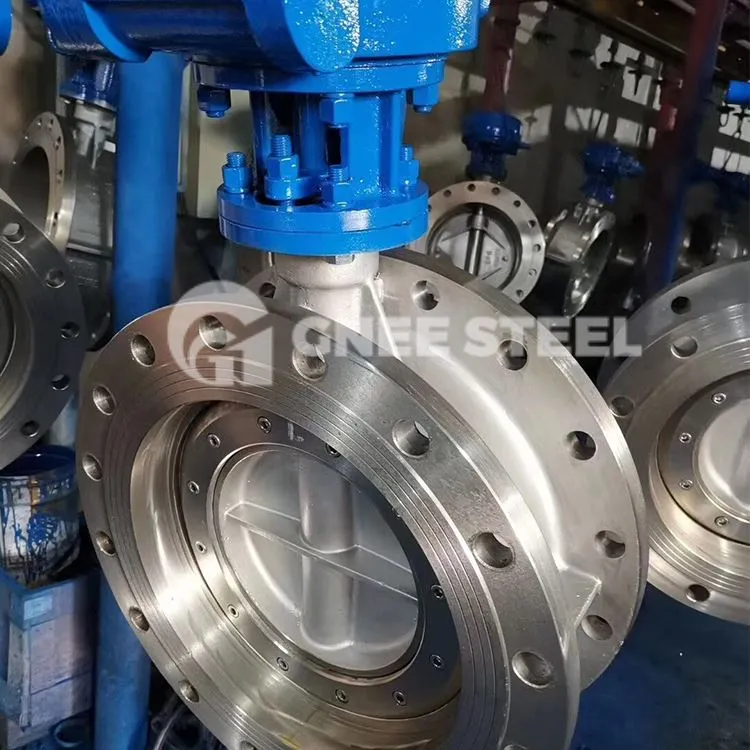

Βαλβίδα πεταλούδας σκληρής σφράγισης, επίσης γνωστή ως βαλβίδα πεταλούδας σφράγισης μετάλλου, σφράγιση βαλβίδας πεταλούδας στεγανοποίησης αντιμέταλλο προς μέταλλο, σκληρή σφράγιση από μέταλλο σε ελαστικό ή πλαστικό. Ο δακτύλιος στεγανοποίησης μπορεί να τοποθετηθεί στην πλάκα πεταλούδας ή στο σώμα της βαλβίδας. Συνήθως χρησιμοποιείται σε συνθήκες υψηλής θερμοκρασίας, υψηλής πίεσης και διαβρωτικών μέσων.
Προδιαγραφή βαλβίδας πεταλούδας μεταλλικής στεγανοποίησης
| Μέγεθος | DN50-DN1600, NPS 2-60 |
| Κατηγορία πίεσης | PN1-100, 150LB-600LB |
| Υλικά | WCB, LCB, LC1, CF8, CF8M, CF3, CF3M, 4A, 5A, WC6, WC9, C95800 |
| Πρότυπα Σχεδιασμού και Κατασκευής | API 609% 2c EN 593 |
| Πρότυπα πρόσωπο με πρόσωπο | API 609% 2c EN 558% 2c ISO 5752 |
| Πρότυπα διαστάσεων φλάντζας | ASME B 16.5, ASME B16.47, EN 1092-1, GOST 54432, JIS 2220 |
| Πρότυπα δοκιμής πίεσης | API 598, EN 12266-1 |
| Πρότυπα δοκιμών πυρασφάλειας | API 609 |
| Πιστοποιήσεις ποιότητας/προϊόντων | ISO9001, ISO14001, ISO18001 |
| Φυγικές Εκπομπές | ISO 15848-1, API 622 |
| NACE | NACE MR 0103 NACE MR 0175 |
| Επιλογές χειριστή βαλβίδας | Χειροκίνητο, Σκουλήκι, Ηλεκτρικός ενεργοποιητής, Πνευματικός ενεργοποιητής, Υδραυλικός ενεργοποιητής. |
| Τάξη διακοπής λειτουργίας | API 598 (μηδενική διαρροή), |
| Οπή | Πλήρης Διάμετρος |
| Τύποι σύνδεσης διαδικασίας | Τύπος γκοφρέτας, Τύπος φλάντζας, τύπος ωτίδας, τύπος συγκόλλησης |
ηλεκτρικές βαλβίδες πεταλούδας μεταλλικής έδρας
Συστατικό υλικό
Σώμα βαλβίδας: όλκιμο χυτοσίδηρο QT450
Στεγανοποιητικό σώμα βαλβίδας: ανοξείδωτο ατσάλι ανθεκτικό στα οξέα 1Cr18Ni9Ti
Πλάκα βαλβίδας: όλκιμο χυτοσίδηρο QT450
Στεγανοποιητικό έλασμα βαλβίδας: ανοξείδωτο ατσάλι ανθεκτικό στα οξέα 1Cr18Ni9Ti
Άξονας βαλβίδας: ανοξείδωτο ατσάλι 2Cr13
Τσιμούχα άξονα βαλβίδας: εύκαμπτος γραφίτης
Μανίκι: μπρονζέ κασσίτερος
Κιβώτιο ταχυτήτων: όλκιμο σίδηρο QT450
Σκουλήκι: όλκιμο σίδερο QT450
Στεγανοποίηση κιβωτίου ταχυτήτων ατέρμονα: Καουτσούκ νιτριλίου NBR
Σκουλήκι: ανοξείδωτο ατσάλι 2Cr13
Χειροκίνητος τροχός ή τετράγωνη κεφαλή: όλκιμο σίδερο QT450
Μπουλόνι ρύθμισης στεγανοποιητικού άξονα βαλβίδας: ανοξείδωτο ατσάλι 2Cr13
Τηλεσκοπικό όριο ρύθμισης σώματος βαλβίδας: ανοξείδωτο ατσάλι 2Cr13
