Περιγραφή πνευματικής πύλης Περιγραφή
Οι βαλβίδες πνευματικής πύλης είναι βαλβίδες που χρησιμοποιούν πεπιεσμένο αέρα ως πηγή ενέργειας. Το στέλεχος της βαλβίδας οδηγείται από έναν κύλινδρο για την επίτευξη κατακόρυφης ανύψωσης της πύλης. Χρησιμοποιούνται για πλήρες έλεγχο ή πλήρους κλεισίματος των μέσων αγωγών και δεν μπορούν να χρησιμοποιηθούν για τη ρύθμιση της ροής. Υπάρχουν δύο τύποι σφραγίδων:
Αυτο-θέσεις: Η πύλη πιέζεται στο κάθισμα της βαλβίδας με μέτρια πίεση για να επιτευχθεί σφράγιση (όπως συνθήκες χαμηλής πίεσης).
Αναγκαστική σφράγιση: Κατά το κλείσιμο, απαιτείται μια εξωτερική δύναμη (όπως η ώθηση του κυλίνδρου) για να πιέσει την πύλη και το κάθισμα της βαλβίδας, το οποίο είναι κατάλληλο για σενάρια σφράγισης υψηλής πίεσης ή υψηλής απόδοσης.
Δομή και τύπος πυρήνα
Τυπικό δομικό σχέδιο:
Παράλληλη Διπλή Πύλη: Οι δύο πύλες είναι προ-πίεση και σφραγισμένες από ελατήρια ή κυλίνδρους για να αποφευχθεί η εμπλοκή και η ενίσχυση της αξιοπιστίας της σφράγισης.
Μηχανισμός buffer: Ορισμένα μοντέλα (όπως το Z644H) χρησιμοποιούν κυλινδρικούς ή συσκευές buffer για να μειώσουν τις επιπτώσεις του κλεισίματος και να επεκτείνουν τη διάρκεια ζωής της επιφάνειας σφράγισης.
Υλικό επιφάνειας σφράγισης: Οι σκληρές σφραγίδες (κράματα ή κεραμικά) χρησιμοποιούνται για κοκκώδη μέσα και χρησιμοποιούνται μαλακές σφραγίδες (PTFE) για καθαρά υγρά.
Κύριοι τύποι:
| Τύπος | Χαρακτηριστικό | Αιτήσεις |
|---|---|---|
| Πνευματική παράλληλη βαλβίδα πύλης διπλού δίσκου | Σχεδιασμός διπλής πύλης για να αντισταθεί στο πλύση, ο μηχανισμός buffer για την πρόληψη της παρεμπόδισης | Πετρέλαιο, χημικό, σύστημα μεταφοράς τέφρας μύγας |
| Pneumatic Flat Gate Valve | Το κανάλι ροής έχει ίση διάμετρο, η πτώση πίεσης είναι μικρή και η πλήρως ανοιχτή/πλήρως κλειστή λειτουργία είναι σταθερή | Αγωγοί μεσαίου και χαμηλής πίεσης για νερό, ατμό, λάδι κ.λπ. |
| Βαλβίδα πύλης πύλης " | Δομή σφράγισης, αντίσταση υψηλής πίεσης (μικρότερη ή ίση με 1. 0 MPa) | Ελέγχου εκκίνησης και διακοπής του φαρμακευτικού και ηλεκτροπαραγωγής |
Προδιαγραφές βαλβίδων πνευματικής πύλης
|
είδος |
βαλβίδα |
|
Εφαρμογή |
Εργοστάσιο παραγωγής ενέργειας, θαλάσσια, χημική, κατασκευή, μεταφορά |
|
Μέγεθος θύρας |
DN 15- DN200 |
|
Εγγύηση |
2 χρόνια |
|
Τόπος προέλευσης |
Κίνα |
|
Χενανός |
|
|
Αριθμός μοντέλου |
GVC001 |
|
Εξουσία |
Χειροκίνητο, ηλεκτρικό, πνευματικό, υδραυλικό |
|
Θερμοκρασία μέσων |
Υψηλή θερμοκρασία, χαμηλή θερμοκρασία, μέση θερμοκρασία, φυσιολογική θερμοκρασία |
|
Δομή |
Πύλη |
|
Μέσα ενημέρωσης |
Λάδι, νερό, αέριο, lox, οξύ |
|
Προσαρμοσμένη υποστήριξη |
OEM, ODM, OBM |

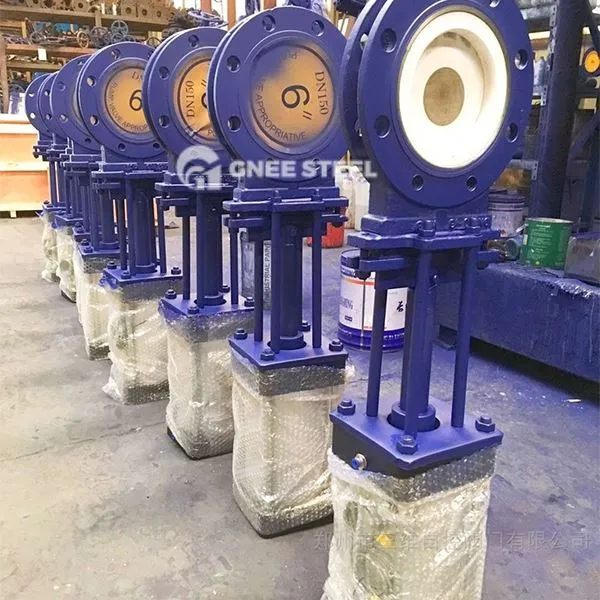

Βαλβίδες πνευματικής πύλης
εφαρμόσιμος:
Energy Industry : αγωγοί αργού πετρελαίου σε διυλιστήρια, συστήματα ατμού σε θερμικούς σταθμούς ηλεκτροπαραγωγής (αντοχή στη θερμοκρασία μικρότερη ή ίση με 350 μοίρες).
Industrial Systems: Έλεγχος σκόνης σε φυτά τσιμέντου, αποκοπή πολτέσας σε μονάδες επεξεργασίας λυμάτων.
Ειδικές συνθήκες εργασίας : εύφλεκτα και εκρηκτικά περιβάλλοντα που απαιτούν πιστοποίηση από την έκρηξη (όπως τα πρότυπα ATEX).
Key Points for Selection:
Χαρακτηριστικά Medium : Για μέσο που περιέχει σωματίδια, επιλέξτε σκληρές σφραγίδες (καρβίδιο βολφραμίου/κεραμικό) και για καθαρά υγρά, επιλέξτε μαλακές σφραγίδες PTFE.
Επίπεδο πίεσης: Για συνθήκες υψηλής πίεσης (μεγαλύτερες ή ίσες με 1,6mPa) προτιμώνται, μπορούν να επιλεγούν αναγκαστικές σφραγίδες και μπορούν να επιλεγούν για δομές χαμηλής πίεσης, αυτο-αντιδραστικότητας.
Drive Configuration : Για λειτουργία υψηλής συχνότητας, συνιστώνται οι ενεργοποιητές διπλής δράσης, οι οποίοι υποστηρίζουν το γρήγορο άνοιγμα και το κλείσιμο (μικρότερο ή ίσο με 3 δευτερόλεπτα).
