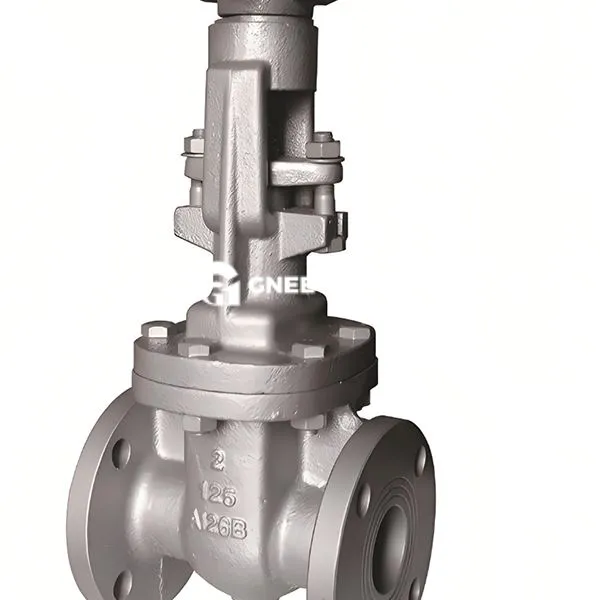

Παράλληλες βαλβίδες πύλης διαφάνειας

‌ Core Design‌

‌ Parallel Double Gate Δομή: Η πύλη υιοθετεί μια διπλή πύλη παράλληλη συρόμενη σχεδίαση και συνειδητοποιεί την αμφίδρομη αποκοπή μέσω της μηχανικής αναγκαστικής σφράγισης ή της μεσαίας πίεσης. Η επιφάνεια σφράγισης είναι παράλληλη με την κατεύθυνση του υγρού, μειώνοντας την άμεση διάβρωση της επιφάνειας σφράγισης από το μέσο.
Η σφράγιση και η αναγκαστική σφράγιση: Κατά το κλείσιμο, η πύλη πιέζεται με εξωτερική δύναμη (αναγκαστική σφράγιση) ή η μέτρια πίεση χρησιμοποιείται για να ωθήσει την πύλη για να ταιριάζει στο κάθισμα της βαλβίδας (αυτο-σβήσιμο), η οποία είναι κατάλληλη για διαφορετικές συνθήκες εργασίας.

‌Material and Process‌

‌ ^ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌
Η επιφάνεια της επιφάνειας της επιφάνειας: Η επιφάνεια σφράγισης της πύλης και της βαλβίδας είναι συγκολλημένη με κράμα με βάση το κοβάλτιο ή ψεκασμένο με τσιμεντοειδές καρβίδιο, με σκληρότητα ‌HRC50 ~ 60‌ και η αντοχή στη φθορά και η απόδοση οξείδωσης υψηλής θερμοκρασίας βελτιώνονται σημαντικά.

Πλεονεκτήματα απόδοσης ‌

Αξιοπιστία ‌
Σχεδιασμός αντιστάθμισης πύλης πύλης ‌: Το χάσμα μεταξύ των διπλών πύλων ρυθμίζεται αυτόματα από ελατήρια ή σφήνες για να αντισταθμιστεί τα σφάλματα επεξεργασίας και η θερμική παραμόρφωση. Η προσαρμογή της επιφάνειας σφράγισης είναι μεγαλύτερη ή ίση με 98%‌ και ο ρυθμός διαρροής είναι μικρότερος από ‌ 0 0 1%‌. ‌ Σχεδιασμός αντίστασης χαμηλής ροής ‌: κανάλι ροής πλήρους οπίσθιας ροής, συντελεστής αντίστασης ροής ‌ μικρότερος ή ίσος με 0,08 ‌, κατάλληλο για μέσο υψηλής ροής (όπως ατμό, προϊόντα πετρελαίου) ‌. ‌
Λειτουργία ευκολία ‌
‌Rising STEM Εξωτερική δομή νήματος ‌: Το στέλεχος της βαλβίδας μπορεί να ανυψωθεί και να μειωθεί οπτικά (αυξανόμενος σχεδιασμός στελέχους), το οποίο είναι βολικό για την κρίνοντας το άνοιγμα της βαλβίδας και το κύλινδρο ρουλεμάν χρησιμοποιείται για τη μείωση της ροπής ανοίγματος και κλεισίματος (χειροκίνητη λειτουργία ροπής ‌ μικρότερη ή ίση με 200 N · M‌). ‌ Λειτουργία πολλαπλών οδηγών ‌: Υποστηρίζει το εγχειρίδιο, το σύστημα μετάδοσης ταχύτητας, η ηλεκτρική ή η πνευματική κίνηση και είναι κατάλληλο για ειδικά περιβάλλοντα εγκατάστασης, όπως πηγάδια υπόγειων βαλβίδων ‌.



Παράλληλες βαλβίδες πύλης διαφάνειας



γραμμή επεξεργασίας εξαρτημάτων ακριβείας

γραμμή επεξεργασίας εξαρτημάτων ακριβείας

Η εργοστασιακή μας εμφάνιση

Αιτήσεις

Petrochemical Industry‌: Μεσαία αποκοπή αγωγών υψηλής θερμοκρασίας και υψηλής πίεσης (μικρότερη ή ίση με 600 μοίρες, PN6,4 MPa), όπως η είσοδος και η έξοδος του αντιδραστήρα της μονάδας διυλιστηρίου. ‌ Power και δημοτική διοίκηση: Δίκτυο αγωγών ατμού, σύστημα επεξεργασίας νερού και θαμμένος αγωγός (απαιτείται επικάλυψη κατά της διάσπασης), η οποία μπορεί να ανοίξει και να κλείσει ευέλικτα μετά από μακροπρόθεσμη χρήση. ‌

Συμβουλές επιλογής

Η μορφή SSealing: ‌ Double Πύλη αναγκασμένη δομή στεγανοποίησης προτιμάται για μέσο που περιέχει σωματίδια (όπως ο πολτός άνθρακα, λύματα) για να αποφευχθεί η παρεμπόδιση των σωματιδίων. ‌
Για τις συνθήκες εργασίας υψηλής θερμοκρασίας (μεγαλύτερες ή ίσες με 400 βαθμούς), συνιστάται να επιλέξετε επιφάνεια σφράγισης κράματος ‌ HARD + ελαστική πύλη για να αντισταθμιστεί η θερμική επέκταση. ‌
Η μέθοδος Connection ‌: ‌flange connection‌ (πρότυπο GB/T9113) χρησιμοποιείται για τους συμβατικούς αγωγούς και τα άκρα συγκόλλησης ‌socket ‌ ή άκρα συγκόλλησης μπορούν να επιλεγούν για σκηνές υψηλής πίεσης
