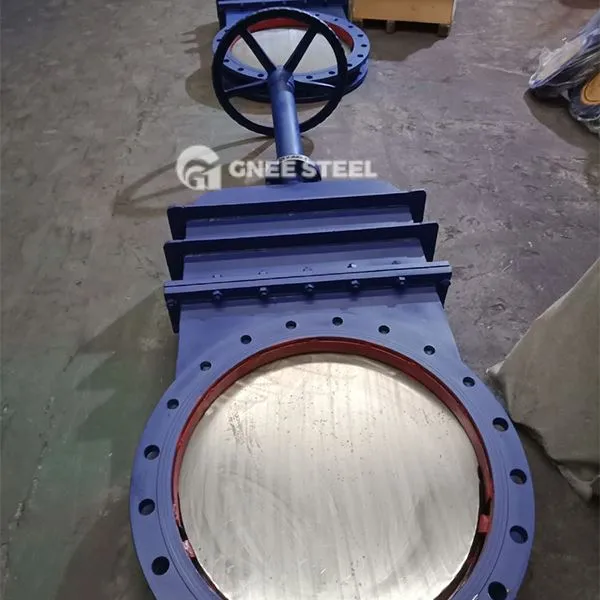

Χειροκίνητες βαλβίδες πύλης

Η βαλβίδα πύλης Manual είναι μια βαλβίδα που ελέγχει τη ροή του υγρού με χειροκίνητη λειτουργία. Τα τμήματα ανοίγματος και κλεισίματος είναι πύλες. Η κατεύθυνση της κίνησης της πύλης είναι κάθετη προς την κατεύθυνση του υγρού. Μπορεί να επιτύχει μόνο πλήρες άνοιγμα ή πλήρες κλείσιμο του μέσου και δεν μπορεί να χρησιμοποιηθεί για τη ρύθμιση της ροής ή τον στραγγαλισμό.

Δομή και εξαρτήματα πυρήνα
‌Main Components‌:
‌ Valve Body‌: Η κύρια δομή που φιλοξενεί το καναλιού υγρού. Το υλικό πρέπει να προσαρμοστεί στα μέσια χαρακτηριστικά.
‌Gate: χωρίζεται σε άκαμπτη πύλη (ολοκληρωμένη χύτευση) και ελαστική πύλη (ελαφρώς παραμορφωμένη). Ορισμένα μοντέλα υιοθετούν έναν παράλληλο σχεδιασμό διπλής πύλης για να βελτιώσουν τη σφράγιση.
‌Sealing Surface‌:
‌Metal SEAL: όπως το καρβίδιο της επιφάνειας (Stellite 6), ανθεκτικό στη διάβρωση υψηλής θερμοκρασίας και σωματιδίων.
‌Non-Metal Seal: όπως το πολυτετραφθοροαιαιθυλένιο (PTFE), κατάλληλο για καθαρά υγρά.
‌ Device ‌ Device ‌: Handwheel, στελέχη βαλβίδων και παξιμάδι βαλβίδας, το οποίο οδηγεί την πύλη να ανεβαίνει και να πέφτει περιστρέφοντας τον χειροκίνητο τροχό.

Αρχή εργασίας
‌Opening και κλείσιμο της διαδικασίας ‌:
‌Open‌: Γυρίστε το handwheel δεξιόστροφα, το στέλεχος της βαλβίδας οδηγεί την πύλη να ανεβαίνει κάθετα, εντελώς έξω από το κανάλι ροής και να σχηματίσει ένα ανεμπόδιστο κανάλι.
‌Close‌: Γυρίστε το χέρι αριστερόστροφα, η πύλη πιέζεται προς τα κάτω για να ταιριάζει σφιχτά με το κάθισμα της βαλβίδας για να επιτύχει τη σφράγιση αποκοπής.
Μηχανισμός SSealing ‌:
‌Wedge Seal‌: Η πύλη σχηματίζει μια γωνία σφήνας (συνήθως 50 βαθμούς) με το κάθισμα της βαλβίδας και η μεσαία πίεση βοηθά στην ενίσχυση του αποτελέσματος σφράγισης.
‌Elastic αποζημίωση: Η ελαστική πύλη μπορεί να παραμορφωθεί ελαφρώς για να αντισταθμίσει τα σφάλματα επεξεργασίας ή τη φθορά και τη διατήρηση της αξιοπιστίας σφράγισης.

1. Σχεδιασμός & Κατασκευή: ANSI B16.34, API 600, API6D
2. Δομή σώματος: OS & Y, Βιδωμένο καπό, στερεό ή εύκαμπτο σχεδιασμό σφήνας
3. Εύρος μεγέθους: 2 "έως 36"
4. Αξιολογήσεις πίεσης: ANSI Class 150lbs, 300lbs, 600lbs, 900lbs, 1500lbs
5. Τέλος συνδέσεις: φλάντζα, συγκόλληση άκρων
6. Διατίθενται υλικά σε: WCB, LCB, CF8, CF8M, CF8C, CF3, CF3M, WC6, WC9, C5, C12, 4A, 5A ή Equivalent
7. Διάφορα υλικά επένδυσης είναι διαθέσιμα για να ταιριάζουν σε διαφορετικές συνθήκες εξυπηρέτησης
8. Ενεργοποιητής: Εγχειρίδιο, ηλεκτρικός ενεργοποιητής
9. NACE MR 0175 κατόπιν αιτήματος



Χειροκίνητες βαλβίδες πύλης



Εφαρμογές:

Πετροχημική βιομηχανία: Έλεγχος αποκοπής των αγωγών αργού πετρελαίου και ατμού.
Επεξεργασία λυμάτων: Οι αγωγοί πολτών που περιέχουν ακαθαρσίες όπως ίνες και πολτό, χρησιμοποιώντας πύλες σε σχήμα λεπίδων για να κόψουν τις ακαθαρσίες.
ΣΥΣΤΗΜΑ Power: Λυμό λέβητα, άνοιγμα και κλείσιμο συστήματος νερού ψύξης.
