Χύτευση χάλυβα παράλληλη βαλβίδα πύλης

‌Basic παράμετροι‌

‌ Nominal Pressure‌: Καλύπτει PN1.6 ~ 6.4 MPa‌ (που αντιστοιχεί σε επίπεδα ANSI 150 ~ 400), Εφαρμοστέο εύρος θερμοκρασίας -29 βαθμός ~ 600 βαθμοί ‌, κατάλληλο για νερό, ατμό, λάδι, φυσικό αέριο και άλλα μέσα.
‌ Diameter Range ‌: Τα πρότυπα μοντέλα υποστηρίζουν το DN15 ~ DN1600‌, η ειδική προσαρμογή μπορεί να επεκταθεί σε DN1400 και πάνω.
‌

Πρότυποι κανονισμοί

‌Design and manufacturing‌: follow the ‌GB/T12234-2007‌ standard, the valve body is made of cast steel (such as WCB), the structural length complies with ‌GB/T12221-2005‌, and the flange connection is implemented according to ‌GB/T9113‌.
‌Sealing Test‌: Σύμφωνα με το ‌gb/t 13927-2008 ‌, πραγματοποιείται επαλήθευση στεγανοποίησης υψηλής πίεσης για να εξασφαλιστεί μηδενική διαρροή.

Δομικά χαρακτηριστικά και πλεονεκτήματα απόδοσης

Βασικός σχεδιασμός

Φόρμα πύλης: Παράλληλη δομή διπλής πύλης (μονή πύλη ή διπλή πύλη), κράμα με βάση το σίδηρο ή σκληρό κράμα με βάση το κοβάλτιο με βάση το κοβάλτιο είναι συγκολλημένο στην επιφάνεια σφράγισης και η αντίσταση φθοράς βελτιώνεται κατά περισσότερο από 50%.
Διαμόρφωση στεγανοποίησης: Σύνθετη σφραγίδα μέταλλο-μη-μετάλλου: όπως φλάντζα πολυτετραφθοροαιθυλενίου και συνδυασμός από καουτσούκ από καουτσούκ, ο οποίος έχει αντοχή στη διάβρωση και ικανότητα ελαστικής σφράγισης.
Αυτοκρατορική σφράγιση: Όταν είναι κλειστή, η πύλη πιέζεται στο κάθισμα της βαλβίδας με τη μέση πίεση για να μειώσει την εξάρτηση εξωτερικής δύναμης.

Πλεονεκτήματα απόδοσης

Χαμηλή αντίσταση ροής: Κανάλι ευθείας ροής πλήρους διαμέτρου, η απώλεια πίεσης είναι μόνο το 1/3 της βαλβίδας στάσης του ίδιου διαμετρήματος, κατάλληλη για σενάρια μεγάλης ροής.
Δυνατότητα κατά της αντοχής: Ο σχεδιασμός της τροχιάς της κίνησης της πύλης αποφεύγει την παραίτηση από στερεά σωματίδια, η επιφάνεια σφράγισης δεν είναι εύκολα γρατζουνισμένη ή διαβρωμένη και η διάρκεια ζωής επεκτείνεται.
Η ευέλικτη λειτουργία: Η αυξανόμενη δομή του στελέχους (ανυψωτικό στέλεχος) ταιριάζει με ένα τραπεζοειδές σπειροειδές στέλεχος, το οποίο υποστηρίζει χειροκίνητο, ηλεκτρικό ή πνευματικό κίνημα και η ροπή ανοίγματος και κλεισίματος μειώνεται κατά 30%

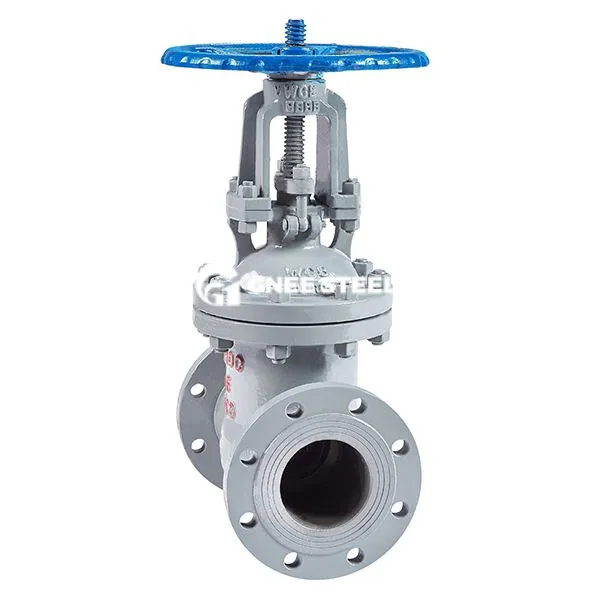

Χύτευση χάλυβα παράλληλη βαλβίδα πύλης



Εφαρμογές ‌

‌Energy και χημική βιομηχανία ‌: αγωγοί ατμού λέβητα, υψηλής θερμοκρασίας και υψηλής πίεσης αντιδραστήρας αντιδραστήρων, αντέκρουση λιγότερο από ή ίσες με συνθήκες 600 βαθμών. ‌

Μεταφορά πετρελαίου και φυσικού αερίου: Φυσικό αέριο και υγροποιημένοι αγωγοί αερίου πετρελαίου, επιχρίσματα κατά της διάβρωσης χρησιμοποιούνται για την ενίσχυση της ανθεκτικότητας όταν θαφτεί. ‌

Προστασία εξόρυξης και περιβαλλοντικού περιβάλλοντος: Εξόρμηση αντλιών, συστήματα επεξεργασίας λυμάτων, κατάλληλα για περιεχόμενα από ίνες ή κοκκώδη μέσα. ‌

Σημεία επιλογής ‌Seal Type‌: ‌

Σκληρή σφραγίδα: Συνιστάται να χρησιμοποιείτε επικάλυψη κράματος ή STL επικάλυψη για σκληρά κοκκώδη μέσα (όπως σκωρία και τέφρα). ‌

Μαλακή σφράγιση: Οι σφραγίδες PTFE ή από καουτσούκ προτιμώνται για καθαρά μέσα (όπως νερό και φυσικό αέριο). ‌

Λειτουργία κίνησης: ‌electric ή πνευματικά μοντέλα επιλέγονται για συχνές σενάρια λειτουργίας (όπως συστήματα γερανού), υποστηρίζοντας αυτόματο έλεγχο. ‌

Προδιαγραφές εγκατάστασης και συντήρησης ‌

Απαιτήσεις εγκατάστασης ‌ Η κατεύθυνση και η στάση της ροής: οριζόντια εγκατάσταση εξασφαλίζει την κατακόρυφη κίνηση της πύλης και το βέλος του σώματος της βαλβίδας είναι σύμφωνο με την κατεύθυνση ροής του μέσου. Η υπόγεια εγκατάσταση απαιτεί μια βαλβίδα που πρέπει να διατηρηθεί και να γίνει η θεραπεία κατά της διάβρωσης. ‌ ‌ Bolt Pre-σφυρήλατο ‌: Οι συνδέσεις φλάντζας πρέπει να σφίγγονται ομοιόμορφα διαγώνια για να αποφευχθεί η διαρροή που προκαλείται από την ανομοιογενή δύναμη στην επιφάνεια σφράγισης ‌.
Στρατηγική συντήρησης ‌

Καθαρίστε τακτικά τα ιζήματα της κοιλότητας της βαλβίδας και ελέγξτε τη φθορά της επιφάνειας σφράγισης (αντικαταστήστε αν υπερβαίνει το 1mm) ‌.
Ο κύκλος λίπανσης των στελεχών βαλβίδων είναι μικρότερος ή ίσος με 6 μήνες και το λίπος ανθεκτικό σε υψηλή θερμοκρασία πρέπει να χρησιμοποιείται σε περιβάλλοντα υψηλής θερμοκρασίας ‌
