Οι βαλβίδες πύλης με φλάντζα API 602 είναι βαλβίδες πύλης με συνδέσεις φλάντζας, οι οποίες είναι ο πιο συνηθισμένος τύπος σύνδεσης. Οι βαλβίδες πύλης με φλάντζα είναι σταθερές και αξιόπιστες όταν χρησιμοποιούνται σε αγωγούς, καθιστώντας τις ιδανικές για εφαρμογές υψηλής πίεσης. Ο μηχανισμός ανοίγματος και κλεισίματος μιας φλάντζας βαλβίδας πύλης αποτελείται από μια πύλη που κινείται κάθετα προς την κατεύθυνση του ρευστού. Οι βαλβίδες πύλης μπορούν να ανοίξουν μόνο πλήρως ή να κλείσουν πλήρως και δεν είναι κατάλληλες για ρύθμιση ή στραγγαλισμό. Η πύλη διαθέτει δύο επιφάνειες στεγανοποίησης, που συνήθως σχηματίζουν σχήμα σφήνας, με τη γωνία σφήνας να ποικίλλει ανάλογα με τις προδιαγραφές της βαλβίδας, συνήθως περίπου 50 μοίρες. Αυτός ο σχεδιασμός είναι κατάλληλος για μέσα με μέτριες θερμοκρασίες έως 252 βαθμούς Φαρενάιτ.
Προδιαγραφές σφυρηλατημένης βαλβίδας πύλης API 602
| Πρότυπο σχεδίασης | API 602. ASME B 16.34 |
| Διάγραμμα πίεσης/θερμοκρασίας | ASME B16.34 |
| Διάσταση πρόσωπο με πρόσωπο | VIHUNG Standard |
| Πρότυπο δοκιμών | API 598 |
| Λεπτομέρειες φλάντζας | ASME B16.5 ΕΩΣ 4", DIN / BS ΕΙΝΑΙ JIS |
| Λεπτομέρειες άκρης συγκόλλησης | ASME B16.25 |
| Λεπτομέρειες άκρου συγκόλλησης υποδοχής | ASME B16.11 |
| Λεπτομέρειες με βιδωτό άκρο | ASME B1.20.1 |
| Εύρος μεγέθους | 1/2" - 4"(DN15 - DN100) |
| Τάξη ASME | Κατηγορία 150 έως 4500 |
| Υλικά | A105.LF2.F5.F11.F22.F304/ F304L.F316/ F316L, F347.Monel |
| Διακοσμητικά | F6a / F316 / F304 / F316L / F321 / F51 / F55 / nconel / Stellied ή Hardfaced |
| Τελειώνει | Ακρα φλάντζας, άκρο συγκόλλησης με άκρο, άκρο συγκόλλησης υποδοχών, βιδωτό άκρο |
| Λειτουργία | Εγχειρίδιο |

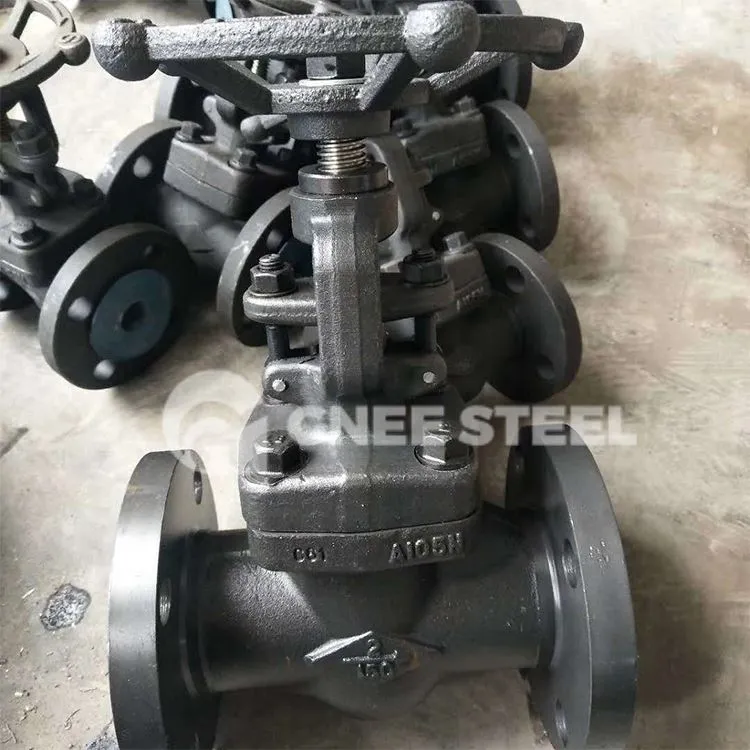

Βαλβίδα από σφυρήλατο χάλυβα API 602
Διαφορά μεταξύ της βαλβίδας πύλης σφυρήλατου χάλυβα και της βαλβίδας πύλης από χυτό χάλυβα:
Η ποιότητα των βαλβίδων πόρτας από σφυρήλατο χάλυβα είναι ανώτερη από αυτή των βαλβίδων πύλης από χυτό χάλυβα. Μπορούν να αντέξουν μεγάλες δυνάμεις κρούσης και οι μηχανικές τους ιδιότητες όπως η πλαστικότητα και η σκληρότητα είναι επίσης υψηλότερες σε σύγκριση με τα μέρη από χυτό χάλυβα. Ωστόσο, η ονομαστική τους διάμετρος είναι σχετικά μικρή, γενικά κάτω από το DN50.
Οι βαλβίδες πύλης από χυτό χάλυβα έχουν σχετικά χαμηλότερες τιμές πίεσης, που χρησιμοποιούνται συνήθως με ονομαστικές πιέσεις όπως PN16, PN25, PN40 και 150LB-900LB. Οι βαλβίδες πύλης από σφυρήλατο χάλυβα έχουν υψηλότερες τιμές πίεσης: PN100, PN160, PN320, 1500LB-3500LB και ούτω καθεξής.
Ο χυτός χάλυβας χρησιμοποιείται κυρίως για την κατασκευή εξαρτημάτων με πολύπλοκα σχήματα που είναι δύσκολο να σφυρηλατηθούν ή απαιτούν υψηλή αντοχή και πλαστικότητα. Η χύτευση περιλαμβάνει χύτευση υγρού, ενώ η σφυρηλάτηση είναι μια διαδικασία πλαστικής παραμόρφωσης. Τα σφυρήλατα εξαρτήματα επωφελούνται από βελτιωμένη εσωτερική δομή, καλύτερες μηχανικές ιδιότητες και ομοιόμορφη δομή κόκκων. Τα κρίσιμα εξαρτήματα συχνά απαιτούν σφυρηλάτηση λόγω αυτών των πλεονεκτημάτων, καθώς η χύτευση μπορεί να οδηγήσει σε διαχωρισμό ιστών και δομικά ελαττώματα. Ωστόσο, η χύτευση παραμένει πλεονεκτική για τη χύτευση πολύπλοκων σχημάτων όπου η σφυρηλάτηση δεν είναι πρακτική ή απαγορευτική από πλευράς κόστους.
