Μέσω βαλβίδας πύλης αγωγών

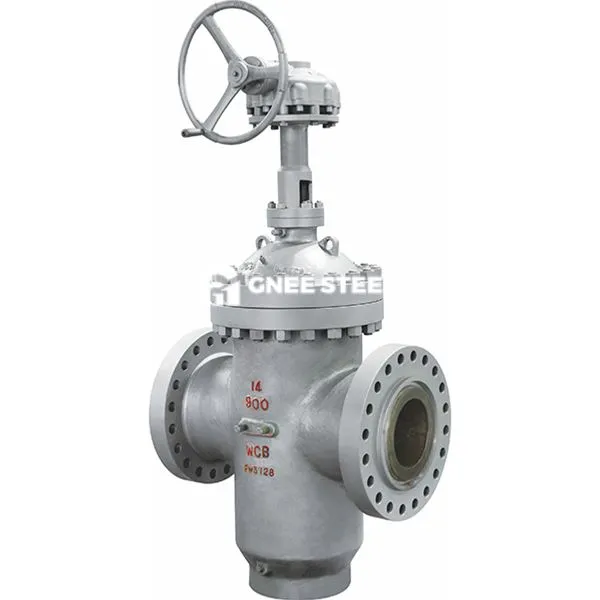

Μέσω της βαλβίδας πύλης του αγωγού είναι μια βαλβίδα πύλης με σχεδιασμό καναλιού ροής πλήρους διέλευσης. Όταν ανοίξει η πύλη, είναι εντελώς διαχωρισμένη από το κανάλι υγρού, σχηματίζοντας ένα ανεμπόδιστο κανάλι ευθείας ροής. Η πτώση πίεσης είναι εξαιρετικά μικρή (αμελητέα) όταν το υγρό περνάει. Αυτός ο τύπος βαλβίδας έχει σχεδιαστεί για πλήρους ανοιχτού/πλήρους κλεισμένου αποκλεισμού υγρών και δεν είναι κατάλληλος για ρύθμιση ροής.

Σχεδιασμός καναλιού ροής

Δομή πλήρους δέσμης: Η εσωτερική κοιλότητα του σώματος της βαλβίδας είναι σύμφωνη με την εσωτερική διάμετρο του αγωγού. Αφού ανυψωθεί η πύλη στην κορυφή της κοιλότητας της βαλβίδας, το υγρό μπορεί να περάσει χωρίς εμπόδιο, μειώνοντας τις αναταραχές και την απώλεια ενέργειας.
‌Bidirectional σφράγιση: Όταν η πύλη έρχεται σε επαφή με την επιφάνεια στεγανοποίησης του καθίσματος της βαλβίδας, η αμφίδρομη αποκοπή επιτυγχάνεται με μέση πίεση ή μηχανική προφόρτιση, η οποία είναι κατάλληλη για συστήματα αγωγών με ροή προς τα εμπρός ή αντίστροφη ροή.
‌
Βασικά στοιχεία

Σύνδεση Bonnet: Το καπό και το σώμα της βαλβίδας συνδέονται με φλάντζες με μπουλόνια (όπως τα πρότυπα φλάντζες ANSI), το οποίο είναι βολικό για αποσυναρμολόγηση και συντήρηση φλάντζων σφράγισης ή εσωτερικών εξαρτημάτων.
‌
Τύπος πύλης:
‌Σφηνοειδές μονό πύλη: The valve seat is forced to be pressed by the wedge angle, which is κατάλληλο για medium and low pressure clean media.
‌ Parallel Double Gate: Το σφάλμα σφράγισης επιφανείας αντισταθμίζεται από ελατήρια ή μηχανικές σφήνες και είναι ανθεκτικό στα μέσα υψηλής πίεσης και που περιέχουν σωματίδια.
‌
Πλεονεκτήματα απόδοσης
‌ Low Flow Resistance: Ο συντελεστής αντίστασης ροής στην πλήρως ανοιχτή κατάσταση είναι μόνο {{0}}.
‌ -υψηλό σφράγιση: Η επιφάνεια σφράγισης συγκολλείται με σκληρό κράμα (όπως stellite), με σκληρότητα του ‌hrc50 ~ 60‌, ανθεκτικό στη διάβρωση και τη διάβρωση.

• Διαθέσιμα μεγέθη (ονομαστική): 2 "/DN50 έως 24 ''/DN600

• Πίεση εργασίας: 300 psi (21 bar) • Τύπος καθίσματος: ανθεκτική σφήνα

• Φινίρισμα: Εσωτερική και εξωτερική εποξειδική επικάλυψη σύντηξης:

• Συνδέσεις: Διάμετρος φλάντζας και πάχος σύμφωνα με το ANSI B16.1 Class 125, EN 1092-2 PN10 ή EN 1092-2 PN16

• Προδιαγραφές: Ο σχεδιασμός και οι διαστάσεις συμμορφώνονται με το AWWA C515.

• Χαρακτηριστικά: Pre-Notched, ανοξείδωτο χάλυβα για εύκολη προσκόλληση του διακόπτη εποπτείας



Μέσω βαλβίδας πύλης αγωγών



Αιτήσεις

Πετροχημική βιομηχανία: Οι αγωγοί εισόδου και εξόδου των αντιδραστήρων σε μονάδες διύλισης πετρελαίου, κατάλληλες για μέσα πετρελαίου και φυσικού αερίου που περιέχουν θείο (απαιτούνται πιστοποιημένα υλικά NACE MR0175).
Δημοτική παροχή νερού και αποστράγγιση: Σωλήνες αστικής τροφοδοσίας νερού και μονάδες επεξεργασίας λυμάτων, χρησιμοποιώντας σχεδιασμό πλήρους δέσμης για τη μείωση της απώλειας κεφαλής.
Σύστημα ισχύος: Δίκτυο σωλήνων ατμού και αγωγός τροφοδοσίας λέβητα, ανθεκτικό σε υψηλή θερμοκρασία (μικρότερη ή ίση με 425 μοίρες) και συνθήκες υψηλής πίεσης (PN6.4 MPa).

Προφυλάξεις επιλογής και λειτουργίας

Προσαρμογή κατάστασης λειτουργίας: Για μέσο που περιέχει σωματίδια, η παράλληλη δομή διπλής πύλης + σκληρή σφράγιση προτιμάται για να αποφευχθεί η παρεμπόδιση.
Για σκηνές υψηλής θερμοκρασίας, θα πρέπει να επιλεγεί το σώμα της βαλβίδας χυτοσιδήρου (WCB) ή σφυρήλατου χάλυβα (A105) και να ταιριάζει με υλικό μπουλονιού υψηλής θερμοκρασίας (όπως χάλυβα κράματος B7).
Προδιαγραφές λειτουργίας: Απαγορεύεται να λειτουργεί σε μισή ανοιχτή κατάσταση για μεγάλο χρονικό διάστημα για να αποτρέψει το υγρό υψηλής ταχύτητας να διαβρώνει την επιφάνεια σφράγισης.
Η χειροκίνητη ροπή λειτουργίας πρέπει να ελέγχεται εντός ‌ μικρότερη ή ίση με 200 N · M‌. Ένα κιβώτιο ταχυτήτων ή ένας ηλεκτρικός ενεργοποιητής συνιστάται για σενάρια υψηλής ροπής.
