Η βαλβίδα πύλης διπλού δίσκου είναι ένα είδος κεραμικής βαλβίδας πύλης. Επομένως, η δομή και η αρχή λειτουργίας του είναι ίδιες με αυτές της βαλβίδας πύλης. Το σώμα ανοίγματος και κλεισίματός του (πλάκα βαλβίδας) κινείται από το στέλεχος της βαλβίδας για να μετακινήσει την επιφάνεια στεγανοποίησης της έδρας της βαλβίδας πάνω και κάτω, η οποία μπορεί να συνδέσει ή να κόψει τη δίοδο του υγρού. Όταν η βαλβίδα είναι μερικώς ανοιχτή, δημιουργούνται δινορεύματα στο πίσω μέρος της πλάκας πύλης, τα οποία μπορούν εύκολα να προκαλέσουν διάβρωση και δόνηση της πλάκας πύλης και επίσης εύκολα να καταστρέψουν την επιφάνεια στεγανοποίησης της έδρας της βαλβίδας. Είναι δύσκολο να επισκευαστεί. Συνήθως είναι κατάλληλο για συνθήκες εργασίας που δεν χρειάζεται να ανοίγουν και να κλείνουν συχνά και να διατηρούν την πλάκα της πόρτας τελείως ανοιχτή ή τελείως κλειστή.
Προδιαγραφές βαλβίδας πύλης διπλού δίσκου
- Σώμα: Χυτοσίδηρος, όλκιμος σίδηρος, ανθρακούχο χάλυβας, ανοξείδωτος χάλυβας
- Κουτί αποστράγγισης: Χυτοσίδηρος, Εόλκιμος Σίδηρος
- Δίσκος: Ανθρακούχο ατσάλι, Ανοξείδωτο ατσάλι, Ορείχαλκος
- Επάνω σφήνα: Ανθρακούχο ατσάλι, Ανοξείδωτο ατσάλι, Ορείχαλκος
- Στέλεχος παξιμάδι: όλκιμο σίδηρο, ορείχαλκος
- Στέλεχος: Χυτοσίδηρος, Εόλκιμος σίδηρος
- Καπό: Χυτοσίδηρος, Εόλκιμο σίδερο
- Συσκευασία: PTFE, Γραφίτης
- Αδένας: PTFE, Γραφίτης
- Ενεργοποιητής γραναζιών: Χυτοσίδηρος, Εόλκιμος Σίδηρος
- Βύσμα διασποράς: Χυτοσίδηρος, όλκιμος σίδηρος
- Ελατήριο υψηλής έντασης: Ανθρακούχο ατσάλι, ανοξείδωτο ατσάλι, ορείχαλκος
- Κύλινδρος τροχιάς: Ανθρακούχο ατσάλι, Ανοξείδωτο ατσάλι, Ορείχαλκος
- Ονομαστική διάμετρος: DN40 έως DN800
- Ονομαστική πίεση: PN200 έως PN500
- Σχεδιασμός και Κατασκευή: API600, ASME B16.34
- Διάσταση Πρόσωπο με Πρόσωπο: ASME B16.10
- Διάσταση Buttweld: ASME B16.25
- Επιθεώρηση και δοκιμή: API598

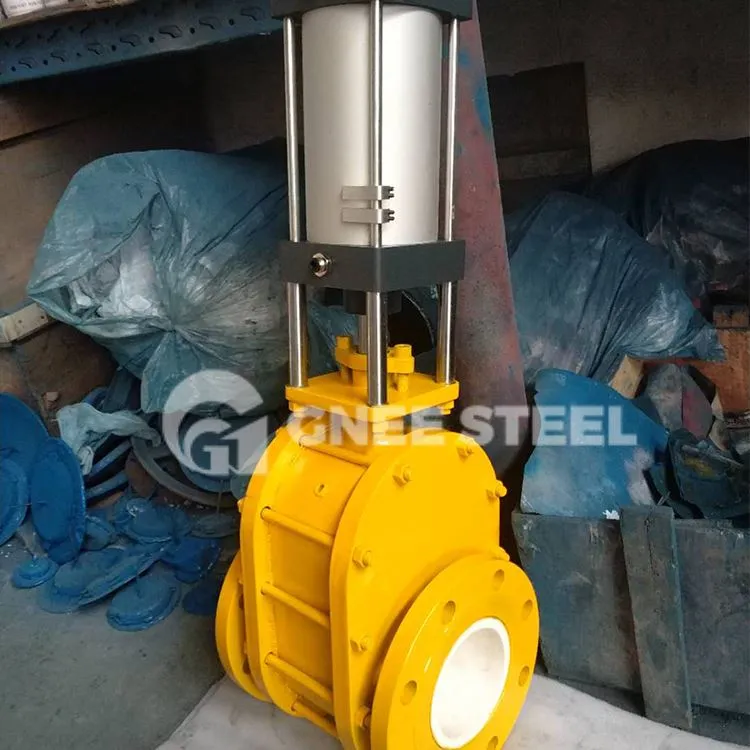

βαλβίδες πύλης διπλού δίσκου
Χαρακτηριστικά της βαλβίδας πύλης διπλού δίσκου
1. Όταν το σύστημα λειτουργεί κανονικά, η πύλη ανοίγει και κλείνει με ομοιόμορφη ταχύτητα 1.0m/min. και το κλείσιμο σε περίπτωση ατυχήματος όπως διακοπή ρεύματος χωρίζεται σε δύο στάδια: γρήγορο κλείσιμο και αργό κλείσιμο. 100-20% άνοιγμα κλείνει γρήγορα και η ώρα είναι 10 (S). 20-0% άνοιγμα κλείνει αργά και η ώρα είναι 40 (S).
2. Χρησιμοποιείται ως βαλβίδα διακοπής και βαλβίδα αντεπιστροφής στην έξοδο μιας αντλίας νερού, η βαλβίδα διαθέτει επίσης μια διάταξη ασφάλισης στελέχους βαλβίδας. Εξασφαλίστε την ασφαλή λειτουργία. 3. Η βαλβίδα πύλης Z943T χρησιμοποιεί έναν νέο τύπο ηλεκτρικής συσκευής, η οποία μπορεί να λειτουργήσει τοπικά ή απομακρυσμένα και μπορεί να καλύψει τις απαιτήσεις ελέγχου προγραμμάτων υπολογιστή. Ο έλεγχος είναι ακριβής, ασφαλής και αξιόπιστος.
