Περιγραφή βαλβίδας πύλης μαχαιριών μαχαιριού
Η βαλβίδα πύλης μαχαιριών είναι μια βαλβίδα που συνειδητοποιεί τον πλήρη ανοιχτό/κλείσιμο του ελέγχου μέσω της γραμμικής κίνησης της πύλης. Ο πυθμένας της πύλης έχει σχεδιαστεί με κομμένο κωνοφόρο σε σχήμα μαχαιριού, το οποίο μπορεί να κόψει σύνθετα μέσα όπως οι ίνες και τα σωματίδια. Χρησιμοποιείται ευρέως στην εξόρυξη, την επεξεργασία λυμάτων, την υγιεινή των τροφίμων και σε άλλα πεδία.
Material και προδιαγραφές::
Το σώμα και η πύλη: χυτοσίδηρος, χάλυβα άνθρακα, ανοξείδωτος χάλυβα (304/316L) ή κράμα χάλυβα, επίπεδο αντίστασης πίεσης μικρότερο ή ίσο με PN16 (1,6MPa), ισχύουσα θερμοκρασία μικρότερη ή ίση με 180 βαθμούς .
Εύρος μεγέθους : DN50 ~ DN600, Ultra-Short Δομή μήκους εξοικονομεί χώρο εγκατάστασης.
Βασικός δομικός σχεδιασμός:
Πύλη σε σχήμα μαχαιριού: σφήνα ή παράλληλη επιφάνεια στεγανοποίησης, μπορεί να κόψει την πολλή, τις ίνες και άλλα μέσα, να μειώσει τον κίνδυνο φράξιμο.
Μορφή σφράγισης: σκληρή σφράγιση (σκληρό κράμα), μαλακή σφραγίδα (PTFE/καουτσούκ) ή δομή διπλής σφράγισης, επίπεδο διαρροής έως ANSI Class VI.
Λειτουργία οδήγησης: Χειροκίνητη, πνευματική, ηλεκτρική ή σκουληκιών οδοντοστοιχίας, αυξανόμενη δομή στελέχους (ανύψωση στελέχους βαλβίδας) και κρυμμένη δομή στελέχους (περιστροφή βαλβίδων) προαιρετική.
Προδιαγραφή βαλβίδας πύλης μαχαιριού
| πρότυπο ή μη πρότυπο | πρότυπο |
| δομή | πεταλούδα |
| PN | 10/16 /CL150 /CL 300 /CL600 |
| ΫΝ | 6" |
| ΕΞΟΥΣΙΑ | Χειροκίνητο χειροποίητο τροχό |
| ΥΛΙΚΟ | WCB |
| Δίσκο | 201 |
| Υλικό καθίσματος | ΝΒΡ |
| Μέσον | Φρέσκο νερό, λύματα, βλέπε νερό, αέρα, αέριο, ατμό, φαγητό, φαρμακείο, φάρμακο, λάδι, οξύ, αλάτι κ.λπ. |
| Μούβ | 1 PCS |
| Αποστολή | Λεωφορείο, σιδηρόδρομος, ωκεανός |
Αιτήσεις
| Βιομηχανικός | Αιτήσεις | Προδιαγραφές και λειτουργίες |
|---|---|---|
| Mines/Plant Plants | Ο πολτός άνθρακα, η σκωρία που μεταδίδει, κόβει τα κοκκώδη μέσα (DN300 ~ DN600, PN10) | Σκληρή δομή σφράγισης, ανθεκτική στη φθορά |
| Θεραπεία | Έλεγχος αγωγών που περιέχει ιλύ ινών και χημικά αντιδραστήρια (DN50 ~ DN400, μαλακή σφραγίδα) | Πύλη μαχαίρι κατά της κατάστασης |
| Διατροφικός/φαρμακευτικός | Αποστολής υγρού ή υψηλού καθαρού μέσου απομόνωσης (ανοξείδωτος χάλυβα 316L, RA μικρότερη ή ίση με 0. 8μm) | Συνδέσεις γρήγορης σύνδεσης υγειονομικής σύνδεσης |

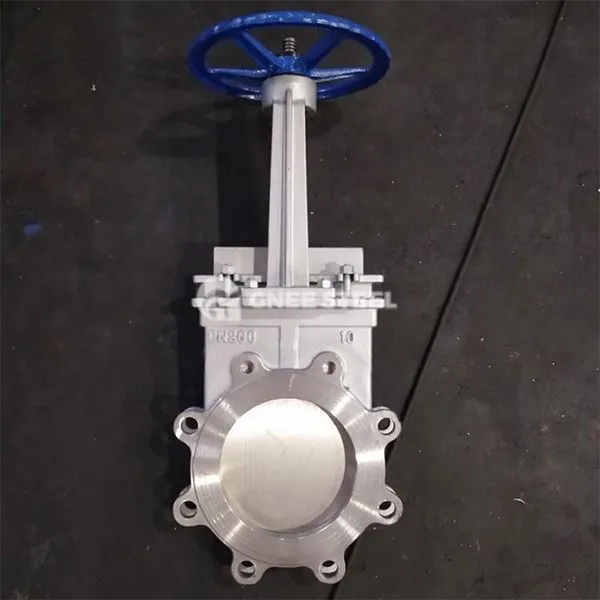

Βαλβίδα πύλης μαχαιριών Gnee Wafer
Σημεία επιλογής και συντήρησης
Συστάσεις επιλογής:
Χαρακτηριστικά των μέσων: Οι σκληρές σφραγίδες προτιμώνται για τα υγρά που περιέχουν σωματίδια και επιλέγονται τα σώματα βαλβίδων από ανοξείδωτο χάλυβα ή φθορίνη για διαβρωτικά μέσα.
Επίπεδο πίεσης: Για συνθήκες διαφοράς υψηλής πίεσης (μεγαλύτερες ή ίσες με το PN10), συνιστάται να επιλέξετε μια αυξανόμενη δομή στελέχους για την ενίσχυση της σταθερότητας σφράγισης.
Προδιαγραφές συντήρησης: Ελέγξτε τη φθορά της επιφάνειας σφράγισης κάθε 3 μήνες (οι μαλακές σφραγίδες πρέπει να αντικατασταθούν εάν είναι φθαρμένες ή ίσες με 2mm).
Χειροκίνητο άνοιγμα και κλείσιμο 2 ~ 3 φορές για μακροπρόθεσμη αχρηστία για να αποτρέψει την πύλη να κολλήσει στο κάθισμα της βαλβίδας.
Οι πνευματικοί/ηλεκτρικοί δίσκοι απαιτούν τακτική λίπανση γραναζιών ή εξαρτημάτων εργαλείων σκουληκιών για να αποφευχθεί η παρεμπόδιση.
