Περιγραφή βαλβίδας πύλης ANSI 300
Pressure και υλικό
Pressure level : συναντά ansi 3 0 0 standard (που αντιστοιχεί στην ονομαστική πίεση περίπου 5.0 mPa), η πίεση δοκιμής μπορεί να φτάσει 7.6 MPa, κατάλληλη για υψηλές θερμοκρασίες και συνθήκες υψηλής πίεσης.
(CF8/CF8M)
Διάμετρος και σύνδεση
Η διάμετρος καλύπτει dn15 ~ dn50 (nps ½ "~ 2"), υποστηρίζει flange connection (ANSI B16.5) και socket συγκόλληση/σύνδεση με σπείρωμα.
Δομικά πλεονεκτήματα και πλεονεκτήματα απόδοσης
Βασικός σχεδιασμός
Τύπος καπό: Βιδωμένο καπό (κυρτή και κοίλη σφραγίδα), συγκολλημένο καπό (νήμα + συγκόλληση) και αυτο-θέτοντας καπό (προτιμώμενο για συνθήκες υψηλής πίεσης).
Στοιχεία σφράγισης:
Σκληρή σφράγιση: Επένδυση κράματος Stellite, ανθεκτικό στα μέσα που περιέχουν σωματίδια (όπως ο ιλύος, ατμός).
Μαλακή σφράγιση: PTFE ή εύκαμπτο γραφίτη, κατάλληλο για καθαρά υγρά (νερό, λάδι).
Χαρακτηριστικά απόδοσης
Χαμηλή αντίσταση ροής: Κανάλι ροής πλήρους διαμέτρου, η απώλεια πίεσης είναι μόνο το 1/3 της βαλβίδας στάσης ίδιου διαμετρήματος, κατάλληλη για σενάρια μεγάλης ροής.
Μεγάλη διάρκεια ζωής: Το στέλεχος της βαλβίδας είναι επιφανειακό σκληρυμένο/επιχρυσωμένο και η αντίσταση στη φθορά και η αντοχή στη διάβρωση βελτιώνονται σημαντικά.
Εύκολο στη λειτουργία: Η αύξηση της δομής στελέχους ταιριάζει με το τραπεζοειδές στέλεχος βαλβίδας με σπείρωμα, η ροπή ανοίγματος και κλεισίματος μειώνεται κατά 30%και υποστηρίζει το χειροκίνητο/ηλεκτρικό κινητήρα.
Σφυρηλατημένος χάλυβας ANSI 300 προδιαγραφή βαλβίδας πύλης
|
είδος
|
βαλβίδα
|
|
Εφαρμογή
|
Βιομηχανία πετρελαίου και φυσικού αερίου, πετρελαίου και φυσικού αερίου, Ππεδροχημική, χημική επεξεργασία, φαρμακευτικά προϊόντα, τρόφιμα και ποτά, επεξεργασία νερού και πολλά άλλα.
|
|
Μέγεθος θύρας
|
DN50 ~ DN1500mm
|
|
Εγγύηση
|
24 μήνες
|
|
Τόπος προέλευσης
|
Henan, Κίνα
|
|
Εξουσία
|
Ηλεκτρικός
|
|
Θερμοκρασία μέσων
|
Φυσιολογική θερμοκρασία, υψηλή θερμοκρασία, χαμηλή θερμοκρασία
|
|
Επωνυμία
|
Γρηγώ
|
|
Δομή
|
Πύλη
|
|
Μέσα ενημέρωσης
|
πετρέλαιο και φυσικό αέριο, ατμό, νερό. Χημική κ.λπ.
|
|
Προσαρμοσμένη υποστήριξη
|
OEM, ODM, OBM
|
|
Υλικό σώματος
|
Σφυρηλάτης ανθρακούχου χάλυβα, σφυρηλατημένος ανοξείδωτος χάλυβας CF8/CF8M
|
|
Υλικό με μπάλα
|
Σφυρηλάτης ανθρακούχου χάλυβα, σφυρηλατημένος ανοξείδωτος χάλυβας CF8/CF8M
|
|
Υλικό στέλεχος
|
Πλαίσιο από ανοξείδωτο χάλυβα, κλπ.
|
|
Υλικό καθίσματος
|
PTFE ή μεταλλική σφραγίδα με stellite, καρβίδιο βολφραμίου
|
|
Τελική σύνδεση
|
Φλάντζα, συγκολλημένη, συγκόλληση και σπειρώματα υποδοχής
|
|
Πρότυπο σχεδιασμού
|
API 6D, API 608, API 607, ASME B16.34, ASME B16.25
|
|
Πιστοποιήσεις
|
API 6D, API 607, API 598, ANSI/ASME B16.34, CE, JIS, DIN, BS
|
|
Μούβ
|
1 μονάδα
|

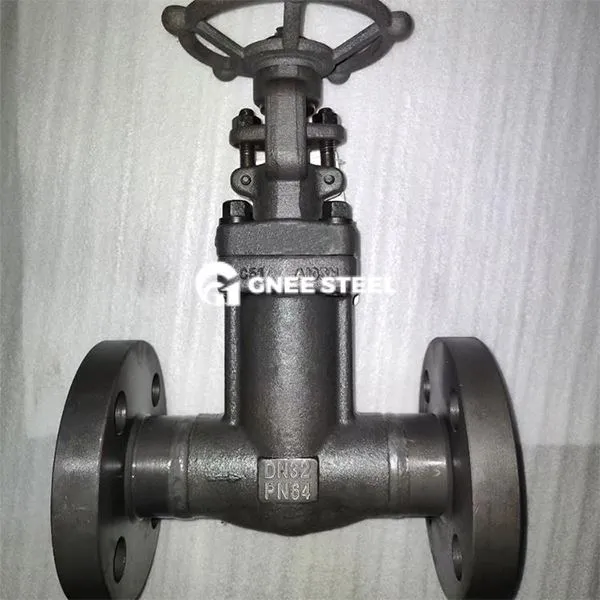

Σφυρήλατο χάλυβα ANSI 300 βαλβίδα πύλης
