Κλάση ανθρακούχου χάλυβα 800 Περιγραφή βαλβίδας πύλης
Βασικός ορισμός
Ο ανθρακούχος χάλυβα 800- βαλβίδα πύλης βαθμού είναι μια βιομηχανική βαλβίδα από ανθρακούχο χάλυβα (όπως WCB, σφυρήλατο χάλυβα). Η βαθμολογία πίεσης πληροί το πρότυπο 800- λίβρα (που αντιστοιχεί σε ονομαστική πίεση περίπου 13,8 MPa) και έχει σχεδιαστεί για αγωγούς υψηλής πίεσης, υψηλής θερμοκρασίας ή σωματιδίων.
Η τυπική δομή περιλαμβάνει ένα σώμα βαλβίδας, μια γλώσσα βαλβίδας, ένα συγκρότημα σφράγισης και μια συσκευή κίνησης (χειροκίνητο/ηλεκτρικό), το οποίο ελέγχει το μέσο και απενεργοποιείται μέσω της κάθετης κίνησης της πύλης.
Πλεονεκτήματα απόδοσης
Υψηλή ανοχή πίεσης: Το σφυρήλατο σώμα της βαλβίδας χάλυβα έχει ενισχυμένη δομή που μπορεί να αντέξει τις συνθήκες εργασίας υψηλής πίεσης (πίεση δοκιμής έως 20,7 MPa).
Strong σφράγιση: Σχεδιασμός σκληρής σφράγισης (επικάλυψη σκληρού κράματος) ή μαλακή σφραγίδα (καουτσούκ/PTFE), κατάλληλο για λυμάτων που περιέχουν σωματίδια ή καθαρά μέσα.
Κλάση ανθρακούχου χάλυβα 800 Προδιαγραφή βαλβίδας πύλης
|
Ονομα |
Βαλβίδα πύλης ανθρακούχου χάλυβα 800 |
|
Σώμα |
A105 |
|
Δίσκος |
A105 |
|
Στέλεχος |
410 |
|
Πρότυπο |
GB και API |
|
Μέγεθος |
Dn 15-50 |
|
Πίεση |
Pn 16-420/class 150-2500 |
|
Θερμός |
-29-425 βαθμός |
|
Κατάλληλο μέσο |
Water.Steam, Oil.etc. |
|
Εφαρμογή |
Χημική βιομηχανία, επεξεργασία νερού, ηλεκτρική ενέργεια, πετρέλαιο |

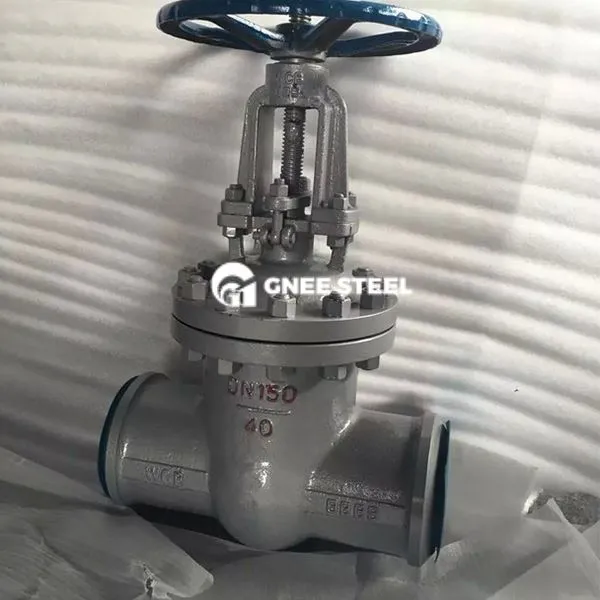

Βαλβίδα πύλης ανθρακούχου χάλυβα 800
Αιτήσεις
Mining και ενεργειακά πεδία
Υπόγειο σύστημα κατανομής νερού των ανθρακωρυχείων, που μεταφέρουν αγωγούς από ιλύος, αποτρέπουν τη μέση ανάκαμψη και αντιστέκονται το πλύσιμο των σωματιδίων.
Έλεγχος ατμού του θερμικού δικτύου, σύστημα παροχής νερού υψηλής πίεσης λέβητα, εξασφαλίζει σταθερή λειτουργία υψηλής θερμοκρασίας και υψηλής πίεσης.
Βιομηχανική επεξεργασία νερού
Σταθμός ανύψωσης αντλίας και καθίζηση του σταθμού επεξεργασίας λυμάτων για την πρόληψη της ροής της ιλύος και της απόφραξης του εξοπλισμού.
Προδιαγραφές εγκατάστασης και συντήρησης
Απαιτήσεις εγκατάστασης
Η κατεύθυνση και η θέση της ροής: Οριζόντια εγκατάσταση εξασφαλίζει κατακόρυφη κίνηση της πλάκας βαλβίδας και το βέλος του σώματος της βαλβίδας είναι σύμφωνο με την κατεύθυνση ροής του μέσου. Οι βαλβίδες μεγάλης διαμέτρου πρέπει να διορθωθούν με πλαίσιο υποστήριξης.
Seal Protection: Καθαρές ακαθαρσίες στην επιφάνεια φλάντζας πριν από την εγκατάσταση για να αποφευχθεί η διαρροή που προκαλείται από γρατζουνιές στην επιφάνεια σφράγισης.
Στρατηγική συντήρησης
Ελέγξτε τακτικά την ευελιξία ανύψωσης της πλάκας βαλβίδας και καθαρίστε το ιζήματα στην κοιλότητα των βαλβίδων. Η φθορά της επιφάνειας σφράγισης υπερβαίνει το 1mm ή το καουτσούκ ηλικίας και πρέπει να αντικατασταθεί.
