Η επίπεδη βαλβίδα πύλης είναι ένα είδος συρόμενης βαλβίδας με παράλληλες πύλες ως μέρη κλεισίματος. Το μέλος κλεισίματος μπορεί να είναι μια μονή ή μια διπλή πύλη με μηχανισμό εξάπλωσης. Η δύναμη συμπίεσης της πύλης προς το κάθισμα ελέγχεται από τη μέση πίεση που επενεργεί στην πλωτή πύλη ή στο πλωτό κάθισμα. Στην περίπτωση των επίπεδων βαλβίδων πύλης διπλής πύλης, ο μηχανισμός διασποράς μεταξύ των δύο πυλών μπορεί να συμπληρώσει αυτή τη δύναμη συμπίεσης. Η πλάκα πύλης της επίπεδης βαλβίδας πύλης χωρίζεται σε δύο είδη: μονή πύλη και διπλή πύλη. Ταυτόχρονα, η πύλη μπορεί να είναι με και χωρίς οπές πιλότου, με οπές πιλότου και την ίδια εσωτερική διάμετρο της έδρας της βαλβίδας, εύκολο να καθαριστεί ο αγωγός. Μπορεί να συνδυαστεί με την έδρα της βαλβίδας για να σχηματίσει στεγανοποίηση άκρου εισόδου, σφράγιση άκρου εξόδου και σφράγιση άκρου εισαγωγής και εξαγωγής.
Προδιαγραφές βαλβίδας επίπεδης πύλης
| Μέγεθος | NPS 2′′-NPS 48′′ DN50-DN1200 |
| Πίεση | CLB150-CL2500 PN10-PN420 |
| Θερμοκρασία | -29~121 μοίρες |
| Υλικό σώματος | ανθρακούχο χάλυβα, ανοξείδωτο χάλυβα, κράμα χάλυβα |
Προδιαγραφές σχεδίασης
| Πρότυπα Σχεδιασμού | API 6D, ASME B16.34, GB/T 19627 |
| Μήκος δομής | ASME B16.10, GB/T 12221 |
| Πρότυπο σύνδεσης | ASME B16.5, GB/T 9113, JB/T 79 |
| Δοκιμή πίεσης | API 6DS, GB/T 13927, GB/T 26480, JB/T 9092 |
| Εκτίμηση πίεσης και θερμοκρασίας | API 6D, GB/T 26480 |

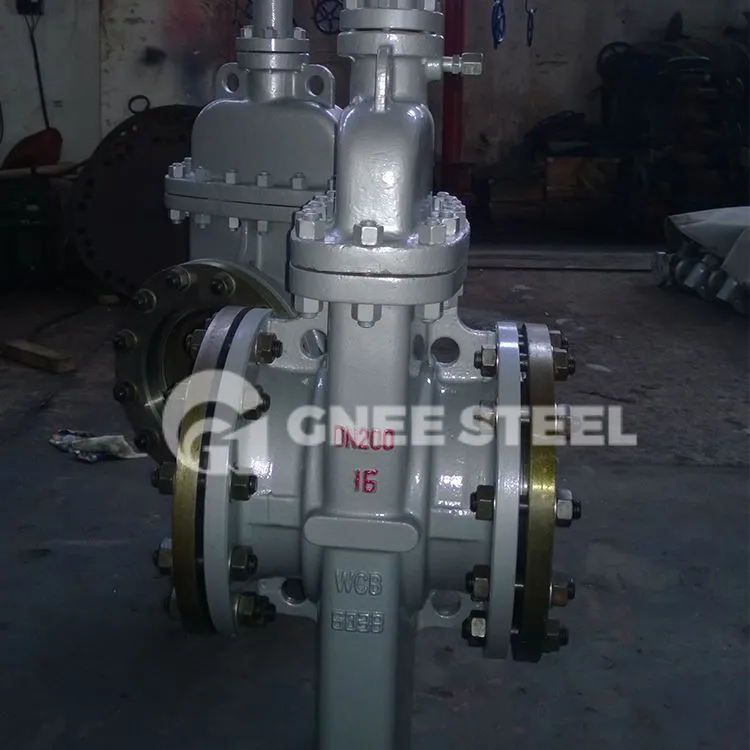

Επίπεδη βαλβίδα πύλης
