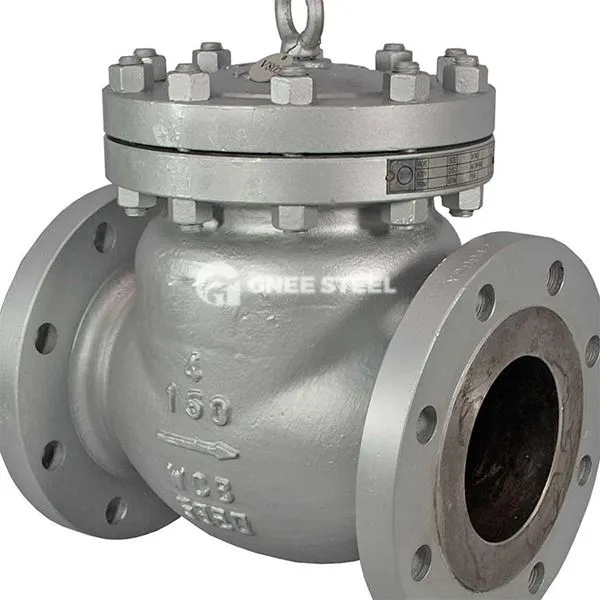

Περιγραφή βαλβίδας ελέγχου σφράγισης πίεσης
Η βαλβίδα ελέγχου σφράγισης πίεσης είναι μια βαλβίδα που ενισχύει την απόδοση σφράγισης μέσω της πίεσης του μέσου. Είναι κατάλληλο για συνθήκες υψηλής πίεσης, υψηλής θερμοκρασίας και διαβρωτικών μέσων και χρησιμοποιείται ευρέως σε πετροχημικά, ισχύ και άλλα πεδία. Ο σχεδιασμός του πυρήνα χρησιμοποιεί τη μέση πίεση για να ωθήσει το στοιχείο σφράγισης για να χωρέσει στενά με το κάθισμα της βαλβίδας για να επιτευχθεί ένα δυναμικό αποτέλεσμα σφράγισης.
Δομή πυρήνα και μηχανισμός σφράγισης
Βασικά στοιχεία:
Κάλυμμα βαλβίδας αυτοσυγκέντρωσης: υιοθετεί μια μεταλλική αυτοκατοχή δομή στεγανοποίησης. Όσο μεγαλύτερη είναι η πίεση, τόσο πιο σημαντικό είναι το αποτέλεσμα σφράγισης.
Δίσκο βαλβίδας Swing: ανοίγει και κλείνει με μηχανισμό rocker. Η επιφάνεια σφράγισης μπορεί να συγκολληθεί με κράματα με βάση το κοβάλτιο ή ένθετο με υλικά όπως πολυτετραφθοροαιθυλένιο (PTFE).
Elastic Sealing Ring: Ορισμένα μοντέλα είναι εξοπλισμένα με περιττή συσκευασία ή φυσητήρες για τη βελτίωση της αξιοπιστίας σφράγισης.
Αρχή σφράγισης:
Όταν ρέει προς την κατεύθυνση προς τα εμπρός, η μεσαία πίεση ωθεί τον δίσκο βαλβίδας να έρχεται σε επαφή στενά με το κάθισμα της βαλβίδας για να σχηματίσει μια αυτο-ενισχυμένη σφραγίδα.
Όταν ρέει προς την αντίθετη κατεύθυνση, ο δίσκος βαλβίδας κλείνει γρήγορα κάτω από τη δράση της βαρύτητας ή του ελατηρίου για να αποφευχθεί η πίσω ροή.
Προδιαγραφή βαλβίδας ελέγχου σφράγισης πίεσης
|
Πρότυπα εκτέλεσης |
APL, JIS, DIN, BS, ASTM, ANSI, GB, JB, NB, HG |
|
Κλίμακα πίεσης |
Class150 ~ class2500lb (pn 16- pn420) |
|
Εύρος μεγέθους |
NPS1/2 "έως NPS72" (DN15mm έως DN1800mm) |
|
Σφαίρα υλικού |
A105, F91.F11.F22, F5A, F6, LF1LC2,12CR1MOV F36 F304.F316. F321H |
|
Χύτευση υλικού πεδίου |
WCB, LCB, LCC, WB36, WC6, C5, WC9, C12A, 20CRMOV, CF8, CF8M, 4Α, 5Α, 6 |
|
0 |
Χειροκίνητο, ηλεκτρικό, πνευματικό, εργαλείο |
|
Τύπος βαλβίδας |
Βαλβίδες σταθμού ηλεκτροπαραγωγής, βαλβίδες πύλης, βαλβίδες σφαίρας, checkvalves |
|
Εφαρμογή |
μονάδες ηλεκτροπαραγωγής, πετροχημικά, εξευγενισμός, φυσική gasmetallurgy |
|
Τύπος σύνδεσης |
Φλάντζα, συγκόλληση, νήμα, FM, BW, SW |
|
Προσαρμογή |
OEM/ODM/OSM/OBM |
Βαλβίδα ελέγχου σφράγισης πίεσης
Φόντα
- Προσαρμοστικότητα υψηλής πίεσης :
Μπορεί να αντέξει την πίεση μέχρι την κλάση 2500 (περίπου 42 MPa), κατάλληλη για αγωγούς πετρελαίου και φυσικού αερίου μεγάλων αποστάσεων και μονάδες διύλισης.
Η δομή αυτοσυγκρασίας εκτελεί καλύτερα κάτω από υψηλή πίεση και δεν απαιτεί συνεχή εξωτερική πίεση.
- Υψηλή θερμοκρασία και αντίσταση στη διάβρωση :
Το σώμα της βαλβίδας είναι κατασκευασμένο από χυτό χάλυβα, ανοξείδωτο χάλυβα ή χάλυβα κράματος και η ισχύουσα περιοχή θερμοκρασίας είναι -196 βαθμός ~ +550 βαθμός.
Η επιφάνεια σφράγισης μπορεί να κατασκευαστεί από τσιμεντοειδές καρβίδιο (όπως stellite) ή PTFE, το οποίο μπορεί να αντέξει όξινο και αλκαλικό διάβρωση.
- Μεγάλη διάρκεια ζωής και χαμηλή συντήρηση::
Ο δίσκος Valve Disc έχει σχεδιαστεί με μια οριακή συσκευή για να αποτρέψει την υπερβολική αποτυχία ανοίγματος και σφραγίδας.
Ο δακτύλιος σφράγισης ή μεταλλικού δακτυλίου μειώνει τη φθορά της συσκευασίας και επεκτείνει τον κύκλο συντήρησης σε 3 φορές εκείνου των συνηθισμένων βαλβίδων.
Αιτήσεις
- Petrochemical Industry : Προστασία από πίσω ροή προϊόντων υψηλής θερμοκρασίας (μικρότερη ή ίση με 425 βαθμοί) και αγωγούς υγρής αμμωνίας σε μονάδες διύλισης πετρελαίου.
- Σύστημα ισχύος: Έλεγχος μονής κατεύθυνσης υψηλής πίεσης των αγωγών ατμού λέβητα και των συστημάτων νερού ψύξης πυρηνικής ενέργειας.
- Φαρμακευτικά προϊόντα και τρόφιμα: Σφραγίδες κατά της μόλυνσης υγιεινής για αποστειρωμένους αγωγούς υγρού.
