Περιγραφή προϊόντων

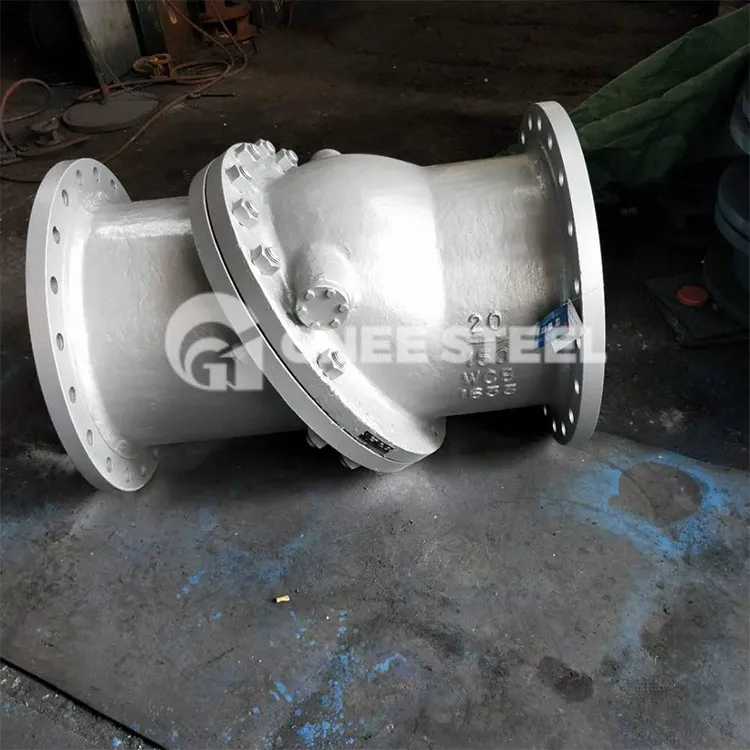

Η βαλβίδα ελέγχου πλάκας PXH44H Swash είναι μια βαλβίδα με ειδικό δομικό σχέδιο. Χρησιμοποιείται κυρίως για την πρόληψη της ανάκαμψης των μέσων στο σύστημα αγωγών και την προστασία της ασφάλειας του εξοπλισμού. Τα βασικά χαρακτηριστικά της είναι ότι δεν επιτυγχάνει καμία επίδραση και λειτουργία χαμηλού θορύβου μέσω βελτιστοποιημένης μηχανικής δομής, ενώ παράλληλα έχει γρήγορη απόκριση και αποτελεσματική απόδοση σφράγισης.

Η βαλβίδα ελέγχου PXH44H SWASH αναφέρεται σε PXH44H-150LB SWASH Πλάκα μη σοκ, η οποία είναι μια βαλβίδα ελέγχου μη σοκ με μέγεθος φλάντζας ASME B16.5 GB HG SH. Το κύριο πλεονέκτημά του είναι να ξεπεραστεί το φαινόμενο κρούσης και σφυριού νερού που προκαλείται από βαλβίδες ελέγχου Swing και βαλβίδες ελέγχου ανύψωσης υπό συνθήκες εργασίας και επιτυγχάνει λειτουργία μη σοκ.

Σειρές μεγέθους	Από 2 "έως 30"
Βαθμολογίες πίεσης	Κατηγορία 150 στην κλάση 600, PN16 έως PN100
Τελειώνει συνδέσεις	Φλάντζα RF ή RTJ, άκρη ή κόμβο ή κόμβο
Επιθεωρήστε και δοκιμασμένο	API 598 ή API 6D
Άκρο-συγκόλλησης	ASME B16.25 ◆ Βαλβίδες σήμανσης στο MSS SP-25
Διαστάσεις πρόσωπο με πρόσωπο	API 6D ή ASME B16.34 ◆ Φλάντικα άκρα στο ASME B16.5
Σχεδιασμός & Κατασκευασμένος	API 6D, ASME B16.34 ή ισοδύναμο. ◆ Οι βαθμολογίες PT στο ASME B16.34

Υλικά ανταλλακτικών

Κώδικας	Βαλβίδα	Δίσκος	Κάθισμα σφράγισης
P	CF8	Cf 8+ stl	0CR19NI9	Πτέρυγα
R	Cf8m	CF8M+STL	0CR17NI12MO2
K	CF3	Cf 3+ stl	00CR19NI11
J	CF3M	CF3M+STL	00CR17NI14MO2
E	CN7m	CN7M+STL	Κράμα 20
C	WCB	WCB +13 CR	0CR19NI9
D	LCB	Cf 8+ stl	0CR19NI9

tilting valve

Μέγεθος

Διάμετρος βαλβίδας	ΝΠ	2	2 ?	3	4	6	8	10	12	14	16	18	20	24	26	28	30	32
Διάμετρος βαλβίδας	ΫΝ	50	65	80	100	150	200	250	300	350	400	450	500	600	650	700	750	800
L		203	216	241	292	356	495	622	698	787	864	978	978	1295	1295	1143	1143	1194
D		160	182	196	230	300	390	432	510	540	635	700	770	900	930	991	1020	1150
W		178	198	224	252	326	426	456	530	576	670	740	818	948	988	1050	1090	1240
Βάρος (kg)		11	16	22	34	62	112	169	238	337	420	550	685	910	1055	1260	1540	1860

pxh44h swash plate check valve

Δομικά χαρακτηριστικά

Ο διπλός δίσκος εκκεντρικής βαλβίδας έρχεται σταδιακά στην επιφάνεια σφράγισης κατά το κλείσιμο, επιτυγχάνοντας λειτουργία χωρίς επιπτώσεις και χωρίς θόρυβο.

Μικρο-ελαστική μεταλλική βαλβίδα κάθισμα με καλή απόδοση σφράγισης.

Σχεδιασμός δίσκου βαλβίδας πεταλούδας, γρήγορο και ευαίσθητο άνοιγμα και κλείσιμο, μεγάλη διάρκεια ζωής.

Η δομή της πλάκας Swash καθιστά τον καναλιού υγρού καναλιού, με μικρή αντοχή ροής και αποτέλεσμα εξοικονόμησης ενέργειας.

Gnee Tilting Disc Type Valve Valve

tilting type check valve

tilting disc type check valve

Gnee Tilting Type Valve Valve Claits

tilting disc valve
