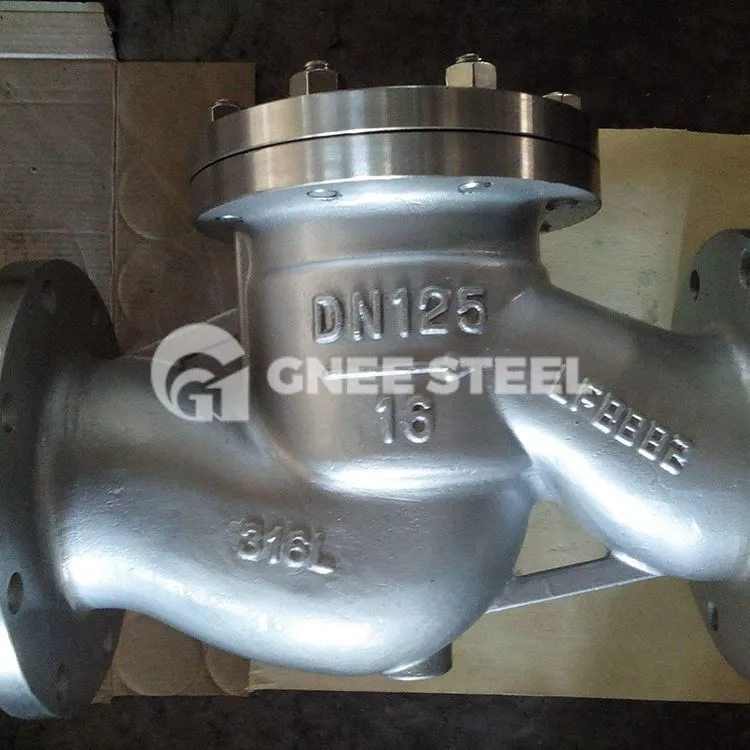

Η βαλβίδα ελέγχου ταλάντευσης αποτελείται κυρίως από σώμα βαλβίδας, κάλυμμα βαλβίδας, έδρα βαλβίδας, δίσκο βαλβίδας, ρολό, πείρο, βραχίονα και άλλα μέρη. Ο δίσκος της βαλβίδας περιστρέφεται γύρω από έναν πείρο που βρίσκεται έξω από την έδρα της βαλβίδας. Το πίσω μέρος του δίσκου βαλβίδας είναι σταθερά τοποθετημένο στο ένα άκρο του βραχίονα μέσω μιας συνδετικής βίδας και παξιμαδιού, και το άλλο άκρο του στροφέα είναι τοποθετημένο αρθρωτά στο στήριγμα τοίχου της κοιλότητας του σώματος της βαλβίδας. Η μέση πίεση στο άκρο εισόδου ωθεί τον δίσκο της βαλβίδας να περιστραφεί και να ανοίξει, και η μέση πίεση στο άκρο εξόδου και το βάρος του δίσκου της βαλβίδας κάνουν τον δίσκο της βαλβίδας να κλείνει.
Προδιαγραφή κύριας παραμέτρου:
Σχεδιασμός και κατασκευή: Βαλβίδα αντεπιστροφής από χυτό χάλυβα σε BS 1868, ASME B16.34, API 6D
Επιθεώρηση και δοκιμή: API598, API600 ή API 6D
End Flange Dimension:ASME B16.5(for NPS≤24,ASME B 16.47 series B,API 605,ASME B16.47 A Series,MSS SP-44(for NPS>24)
Διάσταση τέλους BW: ASME B16.25
Πρόσωπο με Πρόσωπο και End to End: ASME B16.10
Διαβαθμίσεις πίεσης-θερμοκρασίας: ASME B16.34
Διάσταση πάχους τοίχου: API 600, BS 1868
Γκάμα των προϊόντων
Υλικό αμαξώματος: ανθρακούχο χάλυβα, ανοξείδωτο χάλυβα, κράμα χάλυβα, μπρούτζος
Ονομαστική διάμετρος: 1/2"~48"(DN15~DN1200)
Τερματική σύνδεση: RF, RTJ, BW
Εύρος πίεσης: Κλάση 150~2500(PN16~PN420)
Θερμοκρασία λειτουργίας:-196ºC~+560ºC
Πρότυπο σχεδίασης
|
Σχεδιασμός βαλβίδας |
ANSI,ASME,API,DIN,JIS,BS,GB |
|
Τερματισμός σύνδεσης |
Φλάντζα, Πισινή συγκόλληση, Υποδοχή συγκόλλησης |
|
Δοκιμές |
API 6D, API 598 |
Πώς να εγκαταστήσετε μια βαλβίδα αντεπιστροφής ταλάντευσης;
Οι βαλβίδες αντεπιστροφής μπορούν να εγκατασταθούν οριζόντια ή κάθετα. Πριν εγκαταστήσετε τη βαλβίδα αντεπιστροφής, πρέπει να βεβαιωθείτε ότι το βέλος ροής είναι στη σωστή κατεύθυνση. Εάν εγκατασταθεί κατακόρυφα, το βέλος ροής πρέπει να είναι στραμμένο προς τα πάνω για να επιτρέψει στο υγρό που ρέει μέσω του σωλήνα να ρέει προς τα πάνω και να αποφευχθεί η έλξη της βαρύτητας προς τα πίσω και η μόλυνση της παροχής νερού.
Τα παρακάτω βήματα θα σας καθοδηγήσουν σχετικά με τον τρόπο εγκατάστασης μιας βαλβίδας αντεπιστροφής:
Βήμα 1: Κοιτάξτε μέσα στη βαλβίδα
Βεβαιωθείτε ότι δεν έχει κολλήσει τίποτα μέσα στο σώμα της βαλβίδας. Εάν ένα μικρό αντικείμενο εισέλθει στη βαλβίδα αντεπιστροφής ταλάντευσης, μπορεί να προκαλέσει κόλλημα του δίσκου, εμποδίζοντας κάθε ροή νερού.
Βήμα 2: Σπρώξτε το δίσκο μακριά από την επιφάνεια του καθίσματος και ελέγξτε τη λειτουργία του για να βεβαιωθείτε ότι μπορεί να κινηθεί ελεύθερα.
Βήμα 3: Βεβαιωθείτε ότι τα άκρα της φλάντζας δεν έχουν γρέζια ή άκρες που θα μπορούσαν να εμποδίσουν τη σωστή σφράγιση.
Βήμα 4: Εγκαταστήστε τη βαλβίδα στην κατεύθυνση ροής σύμφωνα με το βέλος κατεύθυνσης ροής, διασφαλίζοντας ότι υπάρχει ένα ευθύ τμήμα σωλήνα 3 φορές μεγαλύτερη από τη διάμετρο ανάντη.
Βήμα 5: Εάν εγκατασταθεί κατακόρυφα, η κατεύθυνση ροής πρέπει να είναι προς τα πάνω. εάν τοποθετηθεί οριζόντια, το κάλυμμα της βαλβίδας πρέπει να είναι στραμμένο προς τα πάνω.
