Περιγραφή Περιγραφής Περιγραφής Περιγραφής
Η σφυρήλατη βαλβίδα ελέγχου εμβόλου είναι μια αυτόματη βαλβίδα που σχηματίζεται από τη διαδικασία σφυρηλάτησης. Βασίζεται στη ροή του μέσου για να ανοίξει και να κλείσει. Χρησιμοποιείται ειδικά για έλεγχο ροής μονής κατεύθυνσης υπό υψηλές πίεσης, υψηλής θερμοκρασίας και σκληρής συνθήκες εργασίας. Μπορεί γρήγορα να εμποδίσει την πίσω ροή του μέσου και να προστατεύσει την ασφάλεια των αγωγών και του εξοπλισμού.
Χαρακτηριστικά δομής και σχεδιασμού πυρήνα
Κύρια δομή:
Σφυρηλατημένο σώμα βαλβίδας χάλυβα: Κατασκευασμένο από σφυρήλατο χάλυβα υψηλής αντοχής, όπως A105 και F11, η βαθμολογία πίεσης φτάνει στην κατηγορία 1500 (περίπου 25 MPa), κατάλληλη για ατμό υψηλής θερμοκρασίας (λιγότερο ή ίσο με 425 βαθμούς).
Δίσκος βαλβίδας εμβόλου: Ο δίσκος βαλβίδας είναι μετακινούμενος με το rocker και το έμβολο ωθείται πάνω και κάτω από τη μέτρια πίεση. Όταν κλείσει, ταιριάζει σφιχτά με το κεκλιμένο κάθισμα της βαλβίδας. Η επιφάνεια σφράγισης συγκολλείται με σκληρό κράμα με βάση το κοβάλτιο, το οποίο είναι ανθεκτικό στη φθορά και ανθεκτική στη διάβρωση.
Βοηθητική συσκευή:
Αποσπάσισμα σφυρί: Εξισορρόπηση της δυναμικής ροπής δίσκου βαλβίδας, μειώστε την επίδραση του κλεισίματος και αποτρέψτε το αποτέλεσμα "σφυριού νερού".
Ο κύλινδρος επιστροφής: ο πνευματικός ενεργοποιητής ({0}}. 45 ~ 0.
Σφυρηλατημένη προδιαγραφή βαλβίδων ελέγχου εμβόλου
| Μέγεθος | 1/2 "-2" ή DN 15- DN50 |
| Πίεση | Κλάση 150-3000 lb ή pn 16- pn160 ή 10k -40 k |
| Υλικό | A105, F5, F6, F11, F22, F51, F304, F316, F304L, F316L, LF2, κράμα χάλυβα κ.λπ. |
| Σχεδιασμός & Κατασκευή STD. | API 602, BS 5352, ASME B16.34 |
| Πρόσωπο με πρόσωπο std. | ASME B16.10, EN 558, DIN3202 |
| End Connection std. | ASME B16.5, DIN2543, ASME B16.25, ASME B16.11, ANSI B1.20.1 |
| Πρότυπο δοκιμής | API598 |

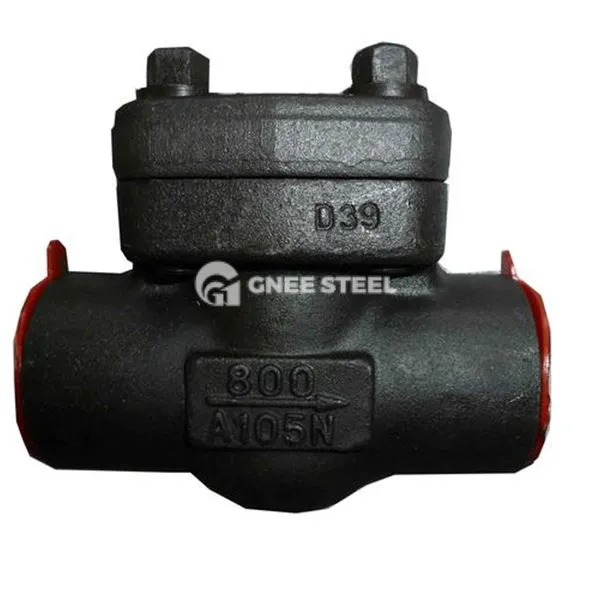

Σφυρηλατημένες βαλβίδες ελέγχου εμβόλου
Φόντα:
Γρήγορη απόκριση: Ο μηχανισμός επιστροφής ελατηρίου εξασφαλίζει στιγμιαίο κλείσιμο σε κατάσταση ατυχήματος για την προστασία του βασικού εξοπλισμού όπως οι στρόβιλοι και οι αντλίες.
Εξορπιασμένο κανάλι ροής: συντελεστής χαμηλής αντίστασης (περίπου 0. 05) και η χωρητικότητα ροής είναι 30% υψηλότερη από αυτή των συνηθισμένων βαλβίδων ελέγχου.
Αιτήσεις
Δημιουργία θερμικής ενέργειας: Προστασία πίσω ροής ατμού υψηλής θερμοκρασίας (μικρότερη ή ίση με 425 βαθμοί) στο σύστημα εκχύλισης ατμού του ατμοστρόβδου.
Petrochemical: Έλεγχος μονής κατεύθυνσης υγρής αμμωνίας και διαβρωτικών αγωγών μέσων σε μονάδες διύλισης.
Δίκτυο θέρμανσης: Ασφαλής απομόνωση και πρόληψη των αγωγών ατμού υψηλής πίεσης.
