Περιγραφή βαλβίδας πύλης μαχαιριού
Η βαλβίδα πύλης μαχαιριού είναι μια βαλβίδα πύλης τύπου μαχαιριού με δομές ωτρωμάτων σχεδιασμένες και στις δύο πλευρές της πύλης. Κόβει το μέσο με κάθετα ανύψωση της πύλης και είναι κατάλληλο για τον έλεγχο αποκοπής των υγρών υψηλής έντασης που περιέχουν σωματίδια, ίνες κλπ. (Όπως ιλύος, σκωρία και ιξώδες πολτός). Έχει τα πλεονεκτήματα της ισχυρής αντίστασης κάμψης και της αξιόπιστης σφράγισης.
Δομική καινοτομία::
Design: Οι ωτίδες και στις δύο πλευρές της πύλης ενισχύουν την ακαμψία και μειώνουν την παραμόρφωση της κάμψης κατά τη διάρκεια της κοπής. Ταυτόχρονα, σχηματίζουν μια σφραγίδα συμπίεσης πολλαπλών σημείων με το κάθισμα της βαλβίδας για να βελτιώσουν την αντίσταση πίεσης (μικρότερη ή ίση με το PN16).
Ssealing Form: Σκληρή σφράγιση (σκληρό κράμα) ή μαλακή σφραγίδα (καουτσούκ/PTFE), οι ακαθαρσίες στην επιφάνεια σφράγισης απομακρύνονται από την άκρη του μαχαιριού σε σχήμα U στο κάτω μέρος της πύλης και το επίπεδο διαρροής φτάνει στην κατηγορία VI.
ΜΕΘΟΔΟΙ ΚΑΤΑΣΚΕΥΑΣΤΗΣ: Η σύνδεση φλάντζας της γούνας υιοθετείται και τα μπουλόνια καθορίζουν μόνο τη φλάντζα του αγωγού για να αποφευχθεί η εξώθηση και η παραμόρφωση του σώματος της βαλβίδας, η οποία είναι κατάλληλη για συνθήκες συχνής αποσυναρμολόγησης.
Προδιαγραφή βαλβίδας πύλης μαχαιριού
| Οροι | Τεχνικοί δείκτες | Εφαρμογές και συμβουλές |
|---|---|---|
| Ονομαστική πίεση | PN1 0/16 (1.0 ~ 1.6MPa) | Συστήματα μεσαίου και χαμηλής τάσης όπως ορυχεία και σταθμούς ηλεκτροπαραγωγής. |
| Κλίμακα θερμοκρασίας | -29 βαθμός ~ 180 βαθμοί (περιορισμένη από το υλικό σφράγισης) | Οι σφραγίδες PTFE είναι κατάλληλες για συνθήκες εργασίας μικρότερες ή ίσες με 150 βαθμούς |
| Φάσμα διαμετρήματος | DN50 ~ DN1400 | Προτιμάται ο μεγάλος αγωγός ιλύος ροής (DN μεγαλύτερος ή ίσος με 300) |
| Κύριο υλικό | Σώμα βαλβίδας: WCB, CF8M (ανοξείδωτος χάλυβα 316), διπλός χάλυβα (F55/F53) | Για διαβρωτικά μέσα (όπως οξύ και αλκαλί), επιλέξτε Duplex Steel. |

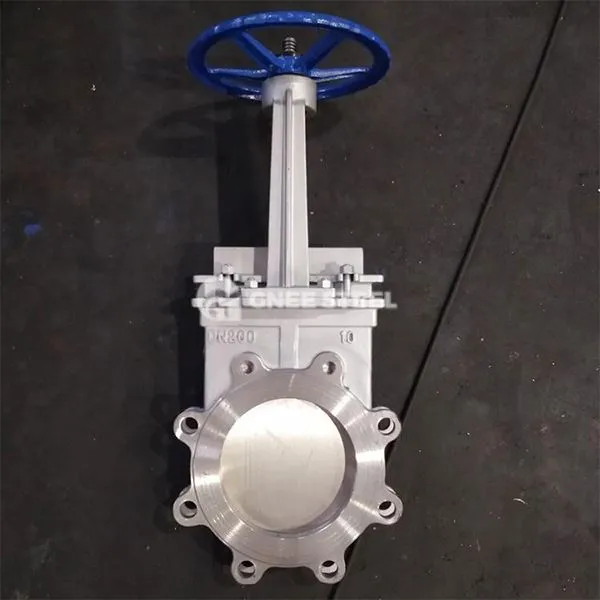

Βαλβίδα πύλης μαχαιριών Gnee Lug
Αιτήσεις
Ορυχεία/Power Φυτά:
Τα συστήματα μεταφοράς άνθρακα και μεταφοράς σκωρίας, η δομή σκληρής σφράγισης μπορεί να κόψει τα σωματίδια (DN300 ~ DN1400, PN10). Sewage θεραπεία :
Η λάσπη που περιέχει ίνες και τον ιξικό έλεγχο των λυμάτων, τη λεπίδα σχήματος U για την πρόληψη της φράξιμο (μαλακή σφραγίδα, DN50 ~ DN400). Food/Pharmaceuticals:
Το υλικό Syitary Suatrless (316L) είναι κατάλληλο για αποστειρωμένα υγρά και οι κηλίδες γρήγορης εγκατάστασης είναι εύκολο για τον καθαρισμό CIP.
