Περιγραφή βαλβίδας πύλης σφυρήλατου χάλυβα
Η σφυρήλατη βαλβίδα πύλης χάλυβα είναι μια βαλβίδα που συνειδητοποιεί το μέσο και απενεργοποιείται από την κάθετη κίνηση της πύλης. Τα τμήματα ανοίγματος και κλεισίματος είναι πύλες και η κατεύθυνση της κίνησης είναι κάθετη προς το υγρό. Υποστηρίζει μόνο το πλήρες άνοιγμα ή το πλήρες κλείσιμο και δεν μπορεί να ρυθμίσει τη ροή.
Μέθοδος σφράγισης: Η πύλη και το κάθισμα της βαλβίδας πιέζονται με σφηνοειδείς ή παράλληλες επιφάνειες σφράγισης, βασιζόμενοι στην εξωτερική δύναμη για να εξαναγκάσουν τη σφράγιση. Κατά το κλείσιμο, απαιτείται πρόσθετη πίεση για να εξασφαλιστεί η μηδενική διαρροή.
Μορφή οδήγησης: Υποστηρίζει χειροκίνητη, πνευματική, ηλεκτρική ή υδραυλική λειτουργία, κατάλληλη για υψηλή πίεση (κατηγορία 150-2500) και υψηλή θερμοκρασία (-29 βαθμός ~ 550 βαθμού).
Δομικές ιδιότητες και υλικές ιδιότητες
Μορφή επιφάνειας σφράγισης
Βαλβίδα πύλης σφήνας: Η πύλη έχει σχήμα σφήνας και η επιφάνεια στεγανοποίησης είναι σε μια ορισμένη γωνία με την κατακόρυφη κεντρική γραμμή, η οποία είναι κατάλληλη για μέσα διαφοράς υψηλής πίεσης.
Παράλληλη βαλβίδα πύλης: Διπλή δομή παράλληλης πύλης, η σφράγιση επιτυγχάνεται από την προ-σφυρήλατο της άνοιξης, που χρησιμοποιείται κυρίως για τα μέσα που περιέχουν σωματίδια.
material selection
Το σώμα και η πύλη: που χρησιμοποιούνται συνήθως σφυρήλατο χάλυβα (A105, A216 WCB), ανοξείδωτο χάλυβα (F304/F316) ή χάλυβα κράματος (F11/F22), λαμβάνοντας υπόψη τόσο την αντίσταση πίεσης όσο και την αντοχή στη διάβρωση. Επεξεργασία επιφανειακής επεξεργασίας: νιτρίδωση, σκληρή επικάλυψη ή σκληρή επιφάνεια από κράμα για να βελτιωθεί η αντίσταση στη φθορά (σκληρότητα μεγαλύτερη ή ίση με HRC58) .
Πρότυπο σφυρηλατημένου χαλύβδινου προδιαγραφή βαλβίδας πύλης
|
είδος |
βαλβίδα |
|
Εφαρμογή |
Βιομηχανική χρήση, βιομηχανική χρήση νερού, χρήση νοικοκυριού |
|
Μέγεθος θύρας |
Dn 10- dn1000 |
|
Εγγύηση |
24 μηνών |
|
Τόπος προέλευσης |
Κίνα |
|
Χενανός |
|
|
Εξουσία |
Χειροκίνητο, ηλεκτρικό, πνευματικό, υδραυλικό |
|
Θερμοκρασία μέσων |
Χαμηλή θερμοκρασία/υψηλή θερμοκρασία/φυσιολογική θερμοκρασία/θερμοκρασία μέσου |
|
Επωνυμία |
Γρηγώ |
|
Δομή |
Σταθερή και πλωτή βαλβίδα μπάλας |
|
Μέσα ενημέρωσης |
Φυσικό αέριο, λάδι, νερό, ατμός |
|
Προσαρμοσμένη υποστήριξη |
OEM, ODM, OBM |
|
Χρόνος παράδοσης |
7-15 ημέρες |
|
Επένδυση |
Προσαρμοσμένος |
|
Λειτουργία |
Βαλβίδα εκτόξευσης, βαλβίδα ανακούφισης, ατμοσφαιρική βαλβίδα, παράκαμψη |
|
Βαλβίδα |
Σφυρήλατο συγκόλληση |
|
Υλικό σώματος |
304, 304L, 316L |
|
Πρότυπο |
API609 EN593 BS5155 EN1092 ISO5211 |
|
Μεγέθη λιμένων |
Πλήρης οπή και μειωμένη οπή |
|
Πεδία εφαρμογής |
Νερό, πετρέλαιο και φυσικό αέριο |
|
Σχεδιασμός & Κατασκευή |
BS6364, MESC SPE77/200, JB/T7749 |
|
Σχεδιασμός ασφαλούς πυρκαγιάς |
API607, API 6FA |
Πλεονεκτήματα και περιορισμοί
| Οροι | Φόντα | περιορισμός |
|---|---|---|
| Fluid αντίσταση | Όταν είναι πλήρως ανοιχτό, το κανάλι ροής είναι ευθεία, με ελάχιστη αντίσταση, κατάλληλη για μεγάλες συνθήκες ροής. | Η δομή είναι μεγάλη και καταλαμβάνει πολύ χώρο για εγκατάσταση. |
| Sealing | Ο σχεδιασμός αναγκαστικής σφραγίδας μπορεί να προσαρμοστεί σε περιβάλλον υψηλής πίεσης (έως 42MPa) | Η τριβή στην επιφάνεια σφράγισης κατά το άνοιγμα και το κλείσιμο μπορεί εύκολα να προκαλέσει γρατζουνιές, οι οποίες μπορεί να προκαλέσουν διαρροή μετά από μακροπρόθεσμη χρήση. |
| Έξοδα συντήρησης | Το πλαστό χάλυβα υλικό είναι ανθεκτικό σε υψηλή θερμοκρασία και υψηλή πίεση και έχει μακρά διάρκεια ζωής | Η επεξεργασία και η λείανση των διπλών επιφανειών σφράγισης είναι περίπλοκες και το σώμα της βαλβίδας πρέπει να αποσυναρμολογηθεί για συντήρηση. |

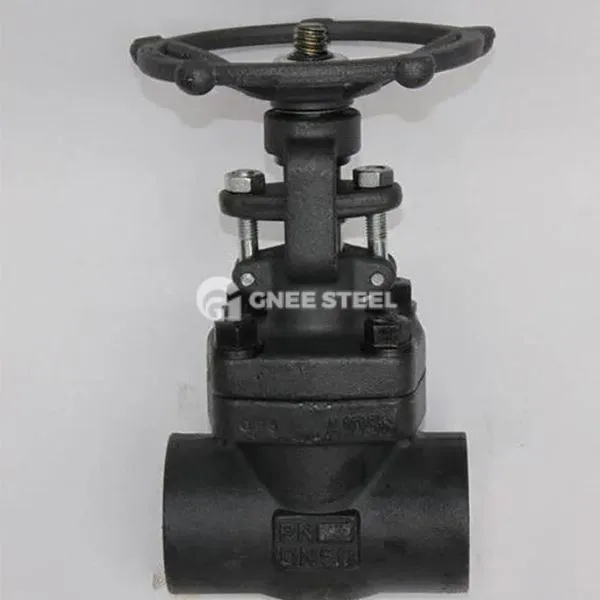

Gnee σφυρήλατο χαλύβδινο βαλβίδα πύλης
