Περιγραφή βαλβίδας υψηλής πύλης κενού
Η υψηλή βαλβίδα πύλης κενού είναι μια βαλβίδα που έχει σχεδιαστεί για το σύστημα κενού . Μπορεί να απομονώσει αποτελεσματικά το μέσο σε περιβάλλον αρνητικής πίεσης, να αποτρέψει τη διαρροή αερίου και να διατηρήσει τη σταθερότητα κενού μέσω βελτιστοποιημένης δομής στεγανοποίησης . Οι λειτουργίες του πυρήνα περιλαμβάνουν τη ροή του μέσου ελέγχου, την προσαρμογή του κενού συστήματος και την πραγματοποίηση γρήγορου ανοίγματος και λειτουργίας κλεισίματος .}
Φόντα:
Εξαιρετική σφράγιση: Ο σχεδιασμός αυτοεξυπηρέτησης καθιστά τον ρυθμό διαρροής μικρότερο ή ίσο με 0,01% DN και η μαλακή σφραγίδα PTFE μπορεί να επιτύχει μηδενική διαρροή, η οποία είναι πάνω από 30% καλύτερη από τις συνήθεις βαλβίδες πύλης.
Ισχυρή αντίσταση στη θερμοκρασία: Το υλικό σώματος της βαλβίδας (όπως ο χάλυβας χρωμίου-molybdenum) υποστηρίζει ένα εύρος θερμοκρασίας -29 βαθμό ~ 550 βαθμού και ο δακτύλιος σφράγισης έχει αντίσταση θερμοκρασίας έως και 350 μοιρών (υλικό από ανθρακονήματα).
Εύκολη λειτουργία: Η δομή συσκευασίας χαμηλής τριβής μειώνει την ροπή ανοίγματος και κλεισίματος και η χειροκίνητη ροπή λειτουργίας μειώνεται κατά περίπου 40% σε σύγκριση με τις παραδοσιακές βαλβίδες πύλης.
Δυνατότητα κατά της ρύπανσης: Ο σχεδιασμός καναλιού ροής πλήρους διάταξης μειώνει το υπολειμματικό μέσο και είναι κατάλληλο για σωματίδια και ίνες που περιέχουν υγρό που περιέχει σωματίδια και ίνες .
Υψηλή προδιαγραφή βαλβίδας πύλης κενού
|
Εύρος εφαρμογής
|
1 × 10-5 pa -1.2 × 105pa (σφράγιση δακτυλίου O)
|
|
|
1 × 10-6 pa -1.2 × 105pa (Bellow Sealing)
|
||
|
Διαφορική πίεση πριν από τις ανοικτές πλάκες βαλβίδων
|
Λιγότερο από ή ίσο με 3 × 103pa οποιαδήποτε κατεύθυνση
|
|
|
Ποσοστό διαρροής του σώματος και της βάσης των βαλβίδων
|
1.3 × 10-7 pa · l · s -1
|
|
|
Κύκλοι μέχρι την πρώτη συντήρηση
|
10, 000 φορές
|
|
|
Το ψήσιμο εύκρατου σώματος βαλβίδων
|
Ανοιχτό λιγότερο από ή ίσο με 200 βαθμούς. Κλείστε λιγότερο από ή ίσο με 150 μοίρες
|
|
|
Θέση εγκατάστασης
|
Οποιαδήποτε κατεύθυνση
|
|
|
Τροφοδοσία (πνευματικό)
|
AC 220V 50Hz, 6W ή DC 24V, 3W (Ειδική SPE . μπορεί να προσαρμοστεί)
|
|
|
Πεπιεσμένος αέρας (μόνο παροχή σε πνευματικές βαλβίδες)
|
0.4-0.7 MPA
|
|
|
Ταχύτητα κλεισίματος και ανοίγματος (πνευματικό)
|
Λιγότερο από ή ίσο με 3s
|
|
|
Ενδείξεις της θέσης των βαλβίδων
|
Εγχειρίδιο
|
με δείκτη ανοικτών και στενών θέσεων (μηχανικός τύπος)
|
|
Πνευματικός
|
με δείκτη ανοικτών και κλειστών θέσεων (μαγνητικός διακόπτης)
|
|

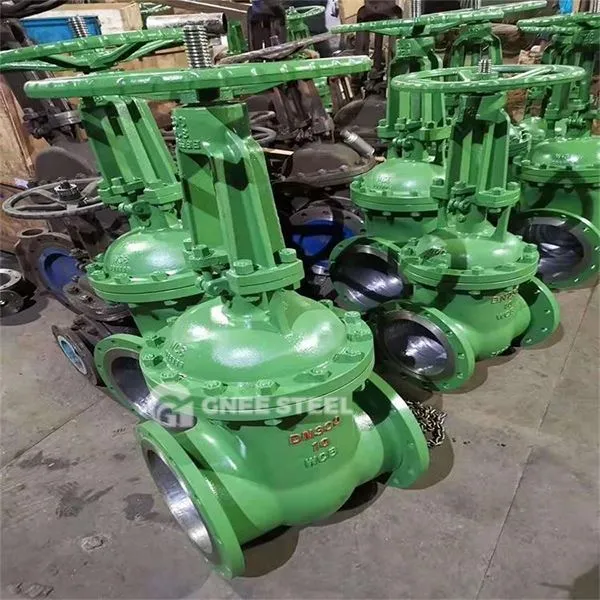

Υψηλή βαλβίδα πύλης κενού
Εφαρμογή και λειτουργία της βιομηχανίας
| Βιομηχανικός | Συγκεκριμένα σενάρια και λειτουργίες | Αντιστοίχιση απόδοσης |
|---|---|---|
| Βιομηχανία ηλεκτρικής ενέργειας | Απομόνωση κενού του συστήματος συμπύκνωσης ατμοστρόβιλων σε εργοστασιακούς σταθμούς θερμικής ενέργειας για να εμποδίσει τη διείσδυση αέρα από την καταστροφή του περιβάλλοντος αρνητικής πίεσης | Υψηλής θερμοκρασίας και σχεδιασμός χαμηλού ρυθμού διαρροής |
| Κατασκευή Semiconductor | Ελέγξτε με ακρίβεια τη ροή αερίου σε εξοπλισμό επικάλυψης κενού για τη διατήρηση ενός περιβάλλοντος διαδικασίας υψηλής καθαριότητας | Υψηλό επίπεδο σφράγισης (μικρότερο ή ίσο με 1 × 10⁻⁶ pa · m³/s) |
| Βιοφαρμακευτικά προϊόντα | Αποκλεισμός της μικροβιακής μόλυνσης στις γραμμές παραγωγής ασηπτικής και εξασφάλιση προτύπων καθαριότητας GMP για συστήματα παράδοσης φαρμάκων | Υλικό χωρίς βροχόπτωση, εύκολο στην καθαρή δομή |
| Nuclear Industry | Σφράγιση ραδιενεργών μέσων σε εξοπλισμό διαχωρισμού ισοτόπων για την αποφυγή διαρροής υλικών υψηλού κινδύνου | Δομές με ανθεκτικές στην ακτινοβολία και πλεονάζουσες δομές σφράγισης |
