Περιγραφή βαλβίδας συγκολλημένης πύλης
Η βαλβίδα πύλης είναι μια βαλβίδα κλεισίματος που συνδέεται απευθείας με τον αγωγό χρησιμοποιώντας μια -welded interface . Η πλάκα πύλης ανυψώνεται και μειώνεται κάθετα προς την κατεύθυνση του υγρού για να επιτύχει το μέσο όρο ανοίγματος και κλεισίματος . είναι κατάλληλο για τα συστήματα βιομηχανικών αγωγών με υψηλή θερμοκρασία, υψηλής πίεσης ή στενή σφραγίδα {}}}}}}}}
Forced σφράγιση: Η πλάκα πύλης και το κάθισμα της βαλβίδας σχηματίζουν μια σφιχτή σφράγιση μέσω μηχανικής πίεσης ή μέσης πίεσης και ο ρυθμός διαρροής είναι τόσο χαμηλός όσο το πρότυπο API 598 κλάσης IV.
Υψηλή απόδοση on-off: Όταν ανοίγει πλήρως, η πλάκα πύλης διαχωρίζεται πλήρως από το κανάλι ροής και ο συντελεστής αντίστασης ροής μπορεί να είναι τόσο χαμηλός όσο 0 . 08, μειώνοντας την κατανάλωση ενέργειας μεσαίας μεταφοράς.
Χαρακτηριστικά
Απλή δομή: Ο σχεδιασμός της βαλβίδας συγκολλημένης πύλης είναι σχετικά απλός και είναι εύκολο να κατασκευαστεί και να διατηρηθεί .
Καλή σφράγιση: Λόγω της σύνδεσης συγκόλλησης, η βαλβίδα συγκολλημένης πύλης και ο αγωγός σχηματίζουν ένα σύνολο, το οποίο βελτιώνει την απόδοση σφράγισης του συστήματος .
Μικρό εγκεφαλικό επεισόδιο: Η βαλβίδα συγκολλημένης πύλης έχει σύντομη διαδρομή εργασίας και σύντομο χρόνο ανοίγματος και κλεισίματος, το οποίο μπορεί να ανταποκριθεί γρήγορα στις επιχειρησιακές ανάγκες .
Χαμηλή τριβή: Η τριβή μεταξύ των επιφανειών σφράγισης είναι μικρή, η οποία βοηθά στην επέκταση της διάρκειας ζωής της βαλβίδας .
Αντίσταση υψηλής θερμοκρασίας και υψηλής πίεσης: Μερικοί τύποι βαλβίδων συγκολλημένης πύλης (όπως οι βαλβίδες συγκολλημένης πύλης υψηλής θερμοκρασίας Z60Y και υψηλής πίεσης) μπορούν να αντέξουν τις θερμοκρασίες έως και 600 βαθμούς και πιέσεις 100MPa και είναι κατάλληλες για έλεγχο υγρών σε ακραία περιβάλλοντα .}}}}}
Το ευρύ φάσμα εφαρμογών: Οι βαλβίδες συγκολλημένης πύλης χρησιμοποιούνται ευρέως σε βιομηχανίες όπως πετρέλαιο, χημική, ηλεκτρική ενέργεια, μεταλλουργία, επεξεργασία νερού κ.λπ.
Προδιαγραφή βαλβίδας συγκολλημένης πύλης
| Παραμέτρους | Εύρος/χαρακτηριστικά αξίας |
|---|---|
| Ονομαστική πίεση | PN 10- PN420 (έως την τάξη 2500) |
| Ισχύουσα θερμοκρασία | -29 βαθμός ~ 570 βαθμός (ειδικό μοντέλο P57170V) |
| Διάμετρος | DN 50- DN1200 (κοινό DN 100- DN600) |
| Εφαρμόσιμα μέσα | Πετρέλαιο, ατμός υψηλής θερμοκρασίας, διαβρωτικά χημικά υγρά, κλπ. . |

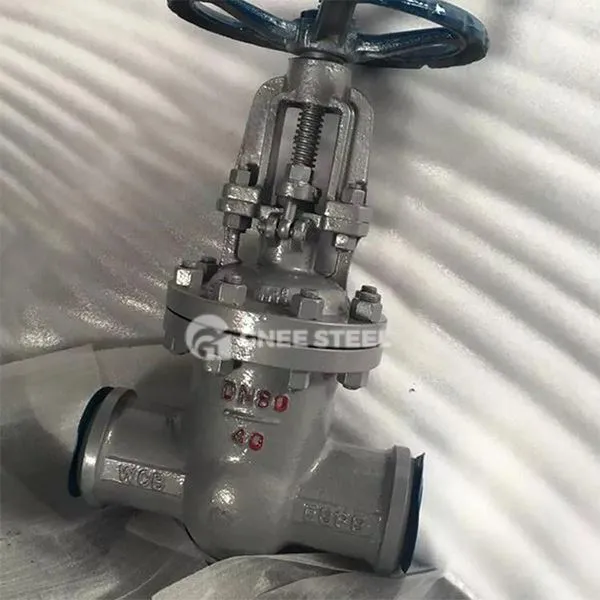

Βαλβίδα συγκολλημένης πύλης
Πλεονεκτήματα βαλβίδων πύλης με άλλες φόρμες σύνδεσης
| Διαστάσεις σύγκρισης | Βαλβίδα συγκολλημένης πύλης | Βαλβίδα πύλης |
|---|---|---|
| Αξιοπιστία σφράγισης | Η συγκόλληση εξαλείφει τα σημεία διαρροής φλάντζας, μειώνοντας τον κίνδυνο διαρροής κατά 90% | Βασίζεται στη σφράγιση φλάντζας φλάντζας, ευαίσθητη σε θερμική παραμόρφωση |
| Αντίσταση πίεσης | Υποστηρίζει μέχρι την εξαιρετικά υψηλή πίεση PN420 | Συνήθως περιορίζεται σε PN100 ή κάτω |
| Κόστος συντήρησης | Δεν απαιτείται σύσφιξη βιδών, η απόδοση εγκατάστασης αυξήθηκε κατά 50% | Τα μπουλόνια πρέπει να σφίγγονται τακτικά και τα παρεμβύσματα αντικαταστάθηκαν |
Οι βαλβίδες συγκολλημένης πύλης έχουν γίνει εξοπλισμός ελέγχου αγωγών πυρήνα στα πεδία πετροχημικών, ηλεκτρικής ενέργειας και ειδικών βιομηχανιών λόγω της υψηλής δομικής αντοχής τους και της εξαιρετικής απόδοσης σφράγισης .
