Χυτοσίδηρο βαλβίδων σφήνας σφήνας
video

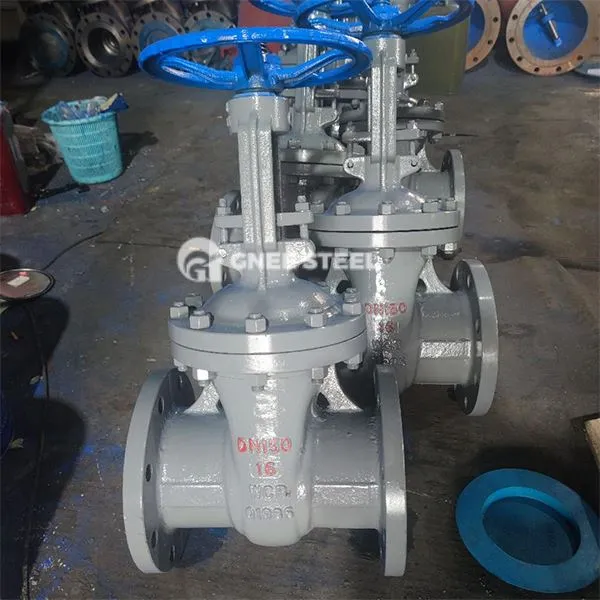

Χυτοσίδηρο βαλβίδων σφήνας σφήνας

Χυτοσίδηρο βαλβίδων σφήνας σφήνας

Οι βαλβίδες πύλης σφήνας χυτών διαδραματίζουν βασικό ρόλο τερματισμού στα βιομηχανικά συστήματα σωληνώσεων και είναι ιδιαίτερα κατάλληλες για περιβάλλοντα υψηλής πίεσης, υψηλής θερμοκρασίας ή διαβρωτικών μέσων.

Περιγραφή βαλβίδων πύλης σφήνας χυτή χάλυβα



Χύτευση χαλύβδινη βαλβίδα σφήνας είναι μια βαλβίδα πύλης από μεταλλικό χάλυβα. Τα τμήματα ανοίγματος και κλεισίματος είναι πλάκες πύλης σχήματος σφήνας. Χρησιμοποιείται κυρίως ως μια πλήρως ανοιχτή ή πλήρως κλειστή συσκευή παρακολούθησης σε συστήματα αγωγών και δεν μπορεί να χρησιμοποιηθεί για τη ρύθμιση της ροής. Τα παρακάτω εισάγουν τα χαρακτηριστικά του από πολλαπλές διαστάσεις:



Λειτουργία κίνησης και ταξινόμηση μοντέλου

Σύμφωνα με τη δομή, μπορεί να χωριστεί σε αυξανόμενο στέλεχος και μη αυξανόμενο στέλεχος. Τα κοινά μοντέλα περιλαμβάνουν:

Z40H (αυξανόμενη πλάκα ελαστικής πύλης τύπου στελέχους)

Z41H (Αύξηση της άκαμπτης πλάκας ενιαίας πύλης τύπου Rising STEM)

Z45H (μη αυξανόμενη σφήνα στελέχους άκαμπτη πλάκα ενιαίας πύλης).



Cast Steel Wedge Gate Valves Προδιαγραφή



Εύρος μεγέθους
1/2 έως 16 σε
Σύνδεση
Σύνδεση φλάντζας
Υλικό
Ανοξείδωτος χάλυβα 304/316/316L, WCB, χυτοσίδηρο
Πίεση
16/25/40 μπαρ
Υγρή tmperature
-10 έως 425 βαθμοί
Κατάλληλο μέσο
Νερό, λάδι, αέριο, κ.λπ.
Πρότυπο φλάντζας
ANSI, JIS, DIN, GB Standard
Τύποι επιλογής
Αύξηση βαλβίδας πύλης στελέχους, μη ανερχόμενη πύλη στελέχους
Πίεση
Κατηγορία 150/Κατηγορία 300/Κατηγορία 600
Επιθεώρηση και δοκιμή
ISO5208, API598
Διάσταση σύνδεσης
ASME Β16.5, ASME Β16.25
Αντικρυνώς
ASME Β16.10
Σχεδιασμός & Κατασκευή
ASME Β16.34, API600
Προαιρετικά αξεσουάρ
Η ηλεκτρομαγνητική βαλβίδα Namur, ο διακόπτης ορίου, η ένδειξη θέσης, η χειροκίνητη συσκευή




Χυτοσίδηρο βαλβίδων σφήνας σφήνας

Cast Steel Wedge Gate Valves
Cast Steel Wedge Gate Valves
Cast Steel Wedge Gate Valves

Πλεονεκτήματα και περιορισμοί ‌

‌ Advantages‌: Η δομή σχήματος σφήνας μπορεί να σφραγίσει αποτελεσματικά κάτω από χαμηλές και υψηλές πιέσεις και η πύλη θα διαχωριστεί από το κάθισμα της βαλβίδας τη στιγμή του ανοίγματος και του κλεισίματος, μειώνοντας τη φθορά της επιφάνειας σφράγισης.
‌Limitations ‌: Υποστηρίζει μόνο πλήρη ανοιχτή ή πλήρη κλειστή λειτουργία και δεν μπορεί να χρησιμοποιηθεί για ρύθμιση ροής.
