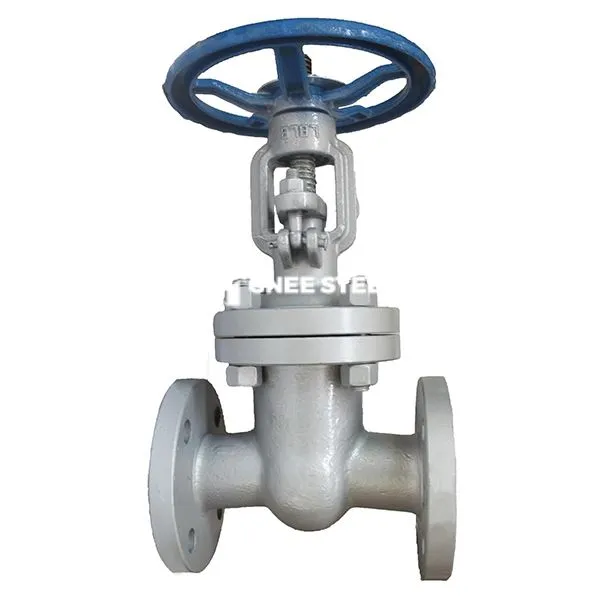

Βιδωτή βαλβίδα πύλης καπό

ΜΕΘΟΔΟΣ ΣΥΝΔΕΣΗΣ BONNET‌

Βιδώστε τη στερέωση: Το καπό και το σώμα της βαλβίδας συνδέονται με το ‌flange Bolts‌ (όπως το πρότυπο ANSI B16.5), το οποίο είναι κατάλληλο για ‌pn1.6 ~ 6.4 MPa‌ επίπεδο πίεσης, το οποίο είναι βολικό για τη συντήρηση και την αντικατάσταση της σφράγισης.
Μορφή ‌Sealing Form‌: Χρησιμοποιούνται εύκαμπτες παρεμβύσματα σπειροειδούς γραφίτη ή μεταλλικές οδοντωμένες παρεμβύσματα μεταξύ του καπό και του σώματος της βαλβίδας για να εξασφαλιστεί η αξιοπιστία σφράγισης υπό συνθήκες υψηλής πίεσης.

Σχεδιασμός πύλης και σφραγίδας‌

‌ Parallel Double Gate Δομή: Η πύλη αναγκάζεται να πιέζεται από ελατήρια ή μηχανικές σφήνες για να αντισταθμίσει τα σφάλματα επεξεργασίας, η προσαρμογή της επιφάνειας σφράγισης είναι μεγαλύτερη ή ίση με 98%‌ και ο ρυθμός διαρροής είναι μικρότερος από 0 01%‌.
Η ενίσχυση της επιφάνειας της επιφάνειας: η πύλη και το κάθισμα της βαλβίδας συγκολλούνται με κράμα ‌-σφαιρικού ή ψεκασμού με καρβίδιο βολφραμίου, με σκληρότητα ‌HRC50 ~ 60‌, η οποία είναι ανθεκτική στη διάβρωση των σωματιδίων και στην οξείδωση υψηλής θερμοκρασίας.

Βασικές παραμέτρους και υλικά ‌

Εύρος πίεσης και θερμοκρασίας ‌
Επίπεδο πίεσης ‌: Τα συμβατικά μοντέλα είναι κατάλληλα για ‌pn1.6 ~ 6.4 MPa‌ (κλάση 150 ~ 400) και οι εκδόσεις υψηλής πίεσης μπορούν να φτάσουν στο ‌PN10 MPa‌ (κλάση 600) ‌. Η προσαρμοστικότητα της προσαρμογής ‌: Το υλικό από χυτοσίδηρο είναι κατάλληλο για ‌ -29 βαθμό ~ 200 βαθμούς ‌, χυτοσίδηρος (WCB) ή σφυρήλατο χάλυβα (A105) επεκτείνεται σε ‌ 425 βαθμούς ‌ και τα κράματα υψηλής θερμοκρασίας (όπως 310s) υποστηρίζουν ‌600 βαθμός εργασίας ‌. ‌
Επιλογή υλικού ‌
Το κάλυμμα του σώματος και της βαλβίδας ‌: χυτοσίδηρος (HT250), χυτός χάλυβα (WCB), ανοξείδωτο χάλυβα (CF8M) ή ειδικό κράμα (unconel), κατάλληλο για διαβρωτικά μέσα ‌. ‌Bolt Υλικό ‌: Οι συνθήκες υψηλής θερμοκρασίας χρησιμοποιούν ‌B7 κράμα χαλύβδινου βιδώρου ή ‌A193 B8 βίδες ανοξείδωτου χάλυβα και η προφόρτιση πρέπει να συμμορφώνεται με το ASME PCC -1 προδιαγραφή ‌.



Gnee Bolted Bonnet Gate Valve



Αιτήσεις

Πετροχημική βιομηχανία: Οι αγωγοί εισόδου και εξόδου αντιδραστήρων διυλιστηρίου, κατάλληλοι για μέσα πετρελαίου και φυσικού αερίου που περιέχουν θείο (απαιτούνται πιστοποιημένα υλικά NACE MR0175).

Δημοτικό και ισχύς: Δίκτυο σωλήνων ατμού, σύστημα επεξεργασίας νερού και θαμμένοι σωλήνες, η δομή σύνδεσης φλάντζας είναι εύκολο να διατηρηθεί.

Σημεία επιλογής

Φόρμα σφράγισης:
Τα μέσα που περιέχουν σωματίδια (όπως ο πολτός άνθρακα) προτιμώνται να χρησιμοποιούν επιφάνεια σφράγισης διπλής πύλης + σφράγισης καρβιδίου για να αποφευχθεί η παρεμπόδιση.

Οι σκηνές υψηλής θερμοκρασίας και υψηλής πίεσης συνιστούν πλήρη μεταλλική σκληρή σφραγίδα + ελαστική πύλη για να αντισταθμίσουν τη θερμική παραμόρφωση.

Λειτουργία μονάδας δίσκου:
Η μετάδοση κιβωτίου ταχυτήτων ή ο πνευματικός ενεργοποιητής συνιστάται για τη θαμμένη ή την εγκατάσταση υψηλού υψομέτρου για τη μείωση της ροπής λειτουργίας (χειροκίνητη ροπή μικρότερη ή ίση με 200 N · m).

Προδιαγραφές εγκατάστασης και συντήρησης

Απαιτήσεις εγκατάστασης

ΠΡΟΓΡΑΜΜΑΤΟΣ ΠΡΟΓΡΑΜΜΑΤΟΣ: Χρησιμοποιήστε τη μέθοδο συμμετρίας σταυροειδούς για να σφίξετε τα μπουλόνια σε βήματα και η απόκλιση της δύναμης πριν από τη διέγερση πρέπει να ελέγχεται εντός ± 10% για να αποφευχθεί η παραμόρφωση του καλύμματος της βαλβίδας.
‌ Ελέγχου κατεύθυνσης ροής: Η κατεύθυνση του βέλους στο σώμα της βαλβίδας πρέπει να είναι σύμφωνη με την κατεύθυνση ροής του μέσου. Απαγορεύεται η αντίστροφη εγκατάσταση (εκτός από τις δομές αυτοσυγκέντρωσης).
Στρατηγική συντήρησης‌
Ελέγξτε την προφόρτιση του μπουλονιού και την κατάσταση της φλάντζας σφράγισης κάθε ‌12 μήνες. Η περίοδος θα πρέπει να μειωθεί σε ‌6 μήνες ‌ υπό συνθήκες υψηλής θερμοκρασίας.
Όταν εμφανίζονται το βάθος φθοράς της επιφάνειας σφράγισης ‌ μεγαλύτερη ή ίση με 0.
