Οι βαλβίδες αντεπιστροφής πλακιδίων εγκαθίστανται στο στενό χώρο μεταξύ δύο φλάντζες. Αυτές οι απλές βαλβίδες αντεπιστροφής δεν έχουν χειριστήρια και είναι λεπτές σε σχήμα, σαν δίσκος. Όταν το υλικό ρέει σε μια προκαθορισμένη κατεύθυνση, η έδρα της βαλβίδας συγκρατεί έναν δίσκο και ο δίσκος ανασηκώνεται από την έδρα της βαλβίδας. Όταν το υλικό ρέει προς την αντίθετη κατεύθυνση, ο δίσκος επαναρρυθμίζεται αυτόματα για να σταματήσει η ροή και να αποτραπεί περαιτέρω αντίστροφη ροή υλικού.
Διαθέσιμα μεγέθη 2" - 48"
Σώμα και δίσκος από ανοξείδωτο ατσάλι 316/304
316/304 ανοξείδωτα καθίσματα
Διπλοί δίσκοι ανοίγουν 85 μοίρες
Πολύ ελαφριά βαλβίδα ζύγισης - έως και 80% λιγότερο βάρος από την παραδοσιακή βαλβίδα ελέγχου αιώρησης
Δίσκοι με ελατήριο
Αυξημένη απόκριση των δίσκων
ASME B16.1, B16.5, B16.34, B16.47 και B31.1, API 594 και 598
MSS-SP-25, MSS-SP-55, API 6A και 6D MSS-SP-61
Κοινά Υλικά Κατασκευής: A105 A216 WCB / WCC A350 LF2 A352 LCC / LCB316/304 από ανοξείδωτο χάλυβα
Εκτίμηση πίεσης: Κλάση 150 Κλάση 300 Κλάση 600 Κατηγορία 1500 Κλάση 2500 PN10 PN16 PN40
- Πλεονεκτήματα της βαλβίδας αντεπιστροφής γκοφρέτας
Το σώμα βαλβίδας τύπου γκοφρέτας είναι συμπαγές και ελαχιστοποιεί τη στήριξη του σωλήνα. Αυτή η σειρά βαλβίδων αντεπιστροφής γκοφρέτας είναι 2 έως 3 φορές ελαφρύτερη από τις παραδοσιακές βαλβίδες αντεπιστροφής πλήρους σώματος.
Για την κάλυψη ειδικών εφαρμογών και συνθηκών σέρβις, αυτές οι βαλβίδες διατίθενται σε μια ποικιλία διαφορετικών επιλογών, όπως εξαέρωση χωρίς σιλικόνη, εξαέρωση οξυγόνου, κατακόρυφο σέρβις, λειτουργία με το αριστερό χέρι, μοχλός, αντίβαρο και αντικραδασμική προστασία.
Για μέσα που περιέχουν ινώδη ή διαβρωτικά υλικά, αυτές οι βαλβίδες διατίθενται με εξωτερικό ελατήριο που αφαιρεί το ελατήριο από τη διαδρομή ροής. Έτσι αποφεύγεται η πιθανότητα χημικής προσβολής στο ελατήριο ή το ελατήριο που έχει πληγεί από ίνες.
Τα καθίσματα O-ring με δυνατότητα αντικατάστασης πεδίου είναι διαθέσιμα σε διάφορα στυλ και μεγέθη για ελάχιστη συντήρηση.

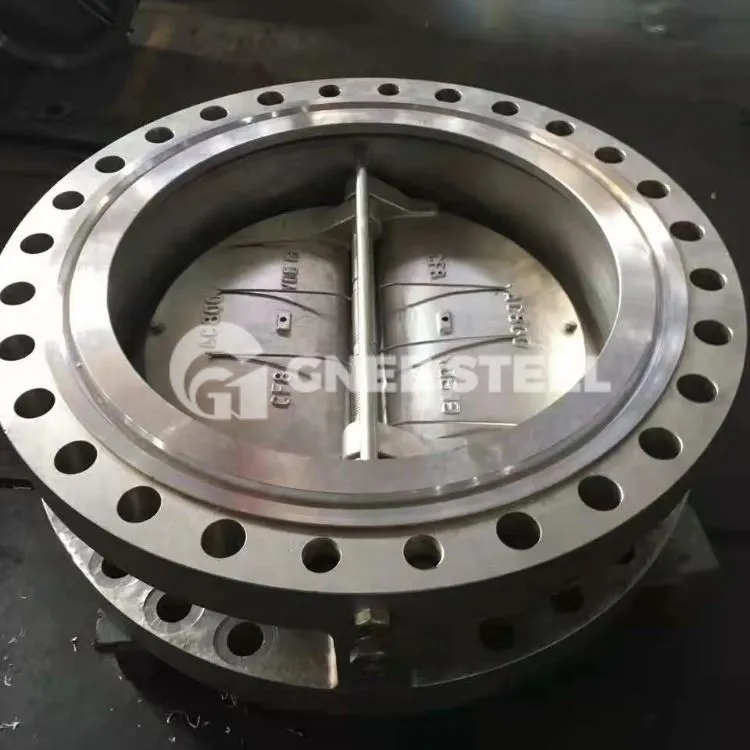

Βαλβίδα γκοφρέτας
