Ο δίσκος βαλβίδας της βαλβίδας ελέγχου υψηλής θερμοκρασίας έχει σχήμα δίσκου και περιστρέφεται γύρω από τον άξονα περιστροφής του καναλιού της έδρας της βαλβίδας. Επειδή το εσωτερικό κανάλι της βαλβίδας είναι απλοποιημένο, η αντίσταση ροής είναι μικρότερη από αυτή της βαλβίδας αντεπιστροφής ανερχόμενης πεταλούδας. Είναι κατάλληλο για χαμηλούς ρυθμούς ροής και σπάνιες αλλαγές στη ροή. Για εφαρμογές μεγάλης διαμέτρου, δεν είναι κατάλληλο για παλμική ροή και η απόδοση στεγανοποίησης του δεν είναι τόσο καλή όσο ο τύπος ανύψωσης. Οι βαλβίδες ελέγχου πεταλούδας χωρίζονται σε τρεις τύπους: τύπου μονού δίσκου, τύπου διπλού δίσκου και τύπου πολλαπλών μισών. Αυτές οι τρεις μορφές χωρίζονται κυρίως ανάλογα με τη διάμετρο της βαλβίδας. Ο σκοπός είναι να αποτραπεί το μέσο από το να σταματήσει τη ροή ή την αντίστροφη ροή και να αποδυναμώσει την υδραυλική κρούση.
| Μέγεθος βαλβίδας | 2″–36″ DN50–DN900 |
|---|---|
| Κατηγορία πίεσης | 150LB έως 600LB PN10 έως PN64 |
| Υλικά | WCB, CF8, CF3, CF8M, CF3M, B148, A105, LF2, F304, F316 |
| Πρότυπα Σχεδιασμού και Κατασκευής | API6D |
| Πρότυπα πρόσωπο με πρόσωπο | ASME B16.10 |
| Πρότυπα διαστάσεων φλάντζας | ASME B 16.5, ASME B16.47, EN1092-1 |
| Πρότυπα δοκιμής πίεσης | API 598 (μηδέν διαρροή) % 2c API 6D |
| Πρότυπα δοκιμών πυρασφάλειας | API607 |
| Πιστοποιήσεις ποιότητας/προϊόντων | ISO9001, ISO14001, ISO18001 |
| Φυγικές Εκπομπές | ISO 15848-1, API 622 |
| NACE | NACE MR 0103 NACE MR 0175 |
| Επιλογές χειριστή βαλβίδας | – |
| Τάξη διακοπής λειτουργίας | API 598 (Μηδενική διαρροή), |
| Οπή | Πλήρης Διάμετρος |
| Τύποι σύνδεσης διαδικασίας | Τύπος γκοφρέτας, Τύπος φλάντζας, |

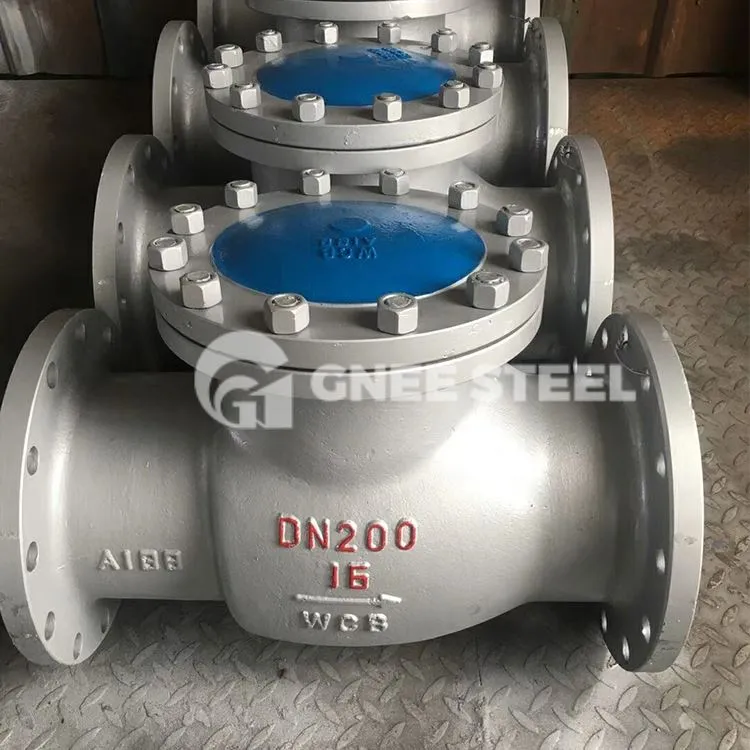

- βαλβίδα αντεπιστροφής υψηλής θερμοκρασίας
- Πλεονεκτήματα της βαλβίδας αντεπιστροφής υψηλής θερμοκρασίας
1. Τύπος ευθεία, μικρή μέση αντίσταση ροής.
2. Η συντήρηση και η επισκευή είναι βολικές και γρήγορες.
3. Η μεσαία θύρα της βαλβίδας υιοθετεί μια δομή στεγανοποίησης που συσφίγγεται με πίεση. Όσο υψηλότερη είναι η μέση πίεση, τόσο καλύτερη είναι η απόδοση στεγανοποίησης.
4. Το άνοιγμα και το κλείσιμο της βαλβίδας πραγματοποιούνται με τη δύναμη του μέσου. Όταν το μέσο επιστρέψει, θα κλείσει αυτόματα και γρήγορα.
5. Η επιφάνεια σφράγισης είναι κατασκευασμένη από επιφανειακό σκληρό κράμα με βάση το κοβάλτιο Stellite, το οποίο έχει υψηλή σκληρότητα, αντοχή στη διάβρωση, αντοχή στη σπηλαίωση, εξαιρετική αντοχή στις γρατσουνιές και η βαλβίδα έχει μεγάλη διάρκεια ζωής.
