Περιγραφή προϊόντων

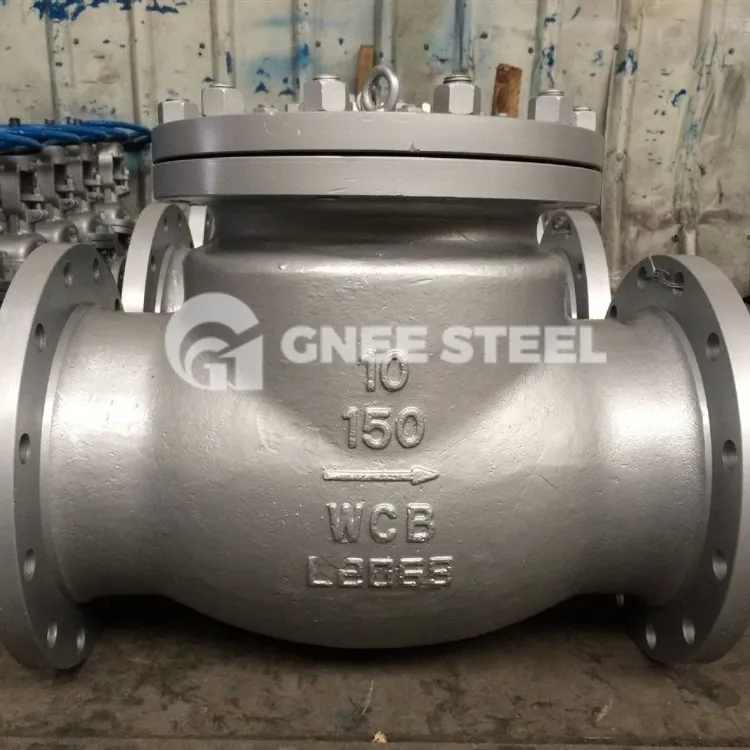

Η βαλβίδα αντεπιστροφής από ανοξείδωτο χάλυβα είναι μια βαλβίδα αντεπιστροφής που χρησιμοποιεί το σπείρωμα στη φλάντζα που συνδέεται με τη σωλήνωση ως τμήμα ανοίγματος και κλεισίματος.
Η βαλβίδα αντεπιστροφής από ανοξείδωτο χάλυβα είναι μια βαλβίδα κατασκευασμένη από υλικό ανοξείδωτου χάλυβα, που χρησιμοποιείται κυρίως σε συστήματα σωληνώσεων για την πρόληψη της αντίστροφης ροής των μέσων. Έχει τα χαρακτηριστικά αντοχής στη διάβρωση, υψηλής αντοχής και καλής απόδοσης σφράγισης και χρησιμοποιείται ευρέως στη μηχανική αγωγών σε χημικές, πετρελαϊκές, φαρμακευτικές και άλλες βιομηχανίες. Οι δομικές μορφές των βαλβίδων αντεπιστροφής από ανοξείδωτο χάλυβα περιλαμβάνουν περιστρεφόμενη σφαίρα, ανύψωση, μονόδρομη και αμφίδρομη κ.λπ., τα οποία μπορούν να επιλεγούν σύμφωνα με διαφορετικές περιπτώσεις χρήσης και μεσαία χαρακτηριστικά.
|
Εύρος μεγέθους |
1 1/2"-36" DN40-DN900 |
| Υλικό σώματος |
WCB, LCB, WC6, WC5, CF8, CF8M, WC9, LCC, CF3, CF3M, MONEL |
|
Εκτίμηση πίεσης |
Τάξη 150 - Τάξη 600 PN10-PN64 |
|
Υλικό δίσκου |
WCB, LCB, WC6, WC5, CF8, CF8M, WC9, LCC, CF3, CF3M, MONEL |
|
Τερματισμός σύνδεσης |
Φλάντζα (FF, RF, RJ, MFM), BW, BSPT, NPT, SW |
|
Υλικό καθίσματος |
A105, F304, Cr13 SS, SS18-8, Mo 2Ti |
|
Στυλ Δομής |
Πλήρης θύρα, OS&Y, Βιδωμένο καπό / Καπό στεγανοποίησης πίεσης |
|
Υλικό στελέχους |
/ |
|
Επιλογές ενεργοποιητή |
/ |
|
Πρότυπο σχεδίασης |
GB/T 12236, BS1868, GB/T12237, ANSI B16.34 |
|
Εύρος θερμοκρασίας |
-29 βαθμός ~425 μοίρες |
|
Πρότυπο πρόσωπο με πρόσωπο |
ASME B16.10, GB/T 12221, GB/T 15188.1 |
|
Πρότυπο σύνδεσης |
Διάτρηση φλάντζας: ASME B16.5, ASME B16.47, GB/T 9113, JB/T 79 Συγκόλληση Πισινών: ASME B16.25, GB/T 12224 |
|
Πρότυπο δοκιμής |
ASMW B16.1, GB/T 12221, ASME 16.10, GN/T 15188.1 |
Ταξινόμηση
Η λειτουργία της βαλβίδας ελέγχου είναι να επιτρέπει στο μέσο να ρέει μόνο προς μία κατεύθυνση και να εμποδίζει τη ροή προς αυτήν την κατεύθυνση. Συνήθως αυτού του είδους η βαλβίδα λειτουργεί αυτόματα. Υπό την πίεση του υγρού που ρέει προς μία κατεύθυνση, ο δίσκος της βαλβίδας ανοίγει. όταν το ρευστό ρέει προς την αντίθετη κατεύθυνση, η πίεση του υγρού και το ίδιο το βάρος του δίσκου της βαλβίδας επιδρούν στην έδρα της βαλβίδας, διακόπτοντας έτσι τη ροή.
Πτυσσόμενη βαλβίδα αντεπιστροφής
Η ταλαντευόμενη βαλβίδα αντεπιστροφής διαθέτει μηχανισμό άρθρωσης και δίσκο βαλβίδας που μοιάζει με πόρτα που στηρίζεται ελεύθερα στην κεκλιμένη επιφάνεια του καθίσματος. Προκειμένου να διασφαλιστεί ότι ο δίσκος της βαλβίδας μπορεί να φτάσει στην κατάλληλη θέση της επιφάνειας της έδρας της βαλβίδας κάθε φορά, ο δίσκος βαλβίδας έχει σχεδιαστεί στον μηχανισμό άρθρωσης έτσι ώστε ο δίσκος βαλβίδας να έχει αρκετό χώρο περιστροφής και να κάνει τον δίσκο της βαλβίδας να έρχεται σε αληθινή και ολοκληρωμένη επαφή με τη βαλβίδα έδρα. Το πτερύγιο της βαλβίδας μπορεί να είναι κατασκευασμένο εξ ολοκλήρου από μέταλλο ή μπορεί να είναι ένθετο με δέρμα, καουτσούκ ή συνθετική επένδυση στο μέταλλο, ανάλογα με τις απαιτήσεις απόδοσης. Όταν η βαλβίδα αντεπιστροφής είναι πλήρως ανοιχτή, η πίεση του υγρού είναι σχεδόν ανεμπόδιστη, επομένως η πτώση πίεσης μέσω της βαλβίδας είναι σχετικά μικρή.
Πτυσσόμενη βαλβίδα αντεπιστροφής ανύψωσης
Ο δίσκος βαλβίδας της βαλβίδας αντεπιστροφής ανύψωσης βρίσκεται στην επιφάνεια στεγανοποίησης της έδρας της βαλβίδας στο σώμα της βαλβίδας. Εκτός από το ότι ο δίσκος της βαλβίδας μπορεί να ανεβαίνει και να πέφτει ελεύθερα, το υπόλοιπο αυτής της βαλβίδας είναι σαν βαλβίδα διακοπής. Η πίεση του υγρού προκαλεί την ανύψωση του δίσκου της βαλβίδας από την επιφάνεια στεγανοποίησης της έδρας της βαλβίδας. Η αντίστροφη ροή του μέσου αναγκάζει τον δίσκο της βαλβίδας να πέσει πίσω στην έδρα της βαλβίδας και να διακόψει τη ροή. Ανάλογα με τις συνθήκες χρήσης, ο δίσκος της βαλβίδας μπορεί να είναι εξ ολοκλήρου μεταλλική κατασκευή ή μπορεί να είναι ένθετος με ένα ελαστικό μαξιλαράκι ή λαστιχένιο δακτύλιο στο πλαίσιο του δίσκου της βαλβίδας. Όπως η βαλβίδα διακοπής, η δίοδος του ρευστού μέσω της βαλβίδας αντεπιστροφής ανύψωσης είναι επίσης στενή, επομένως η πτώση πίεσης μέσω της βαλβίδας αντεπιστροφής ανύψωσης είναι μεγαλύτερη από αυτή της βαλβίδας αντεπιστροφής αιώρησης και η ροή της βαλβίδας αντεπιστροφής αιώρησης είναι περιορισμένη.
