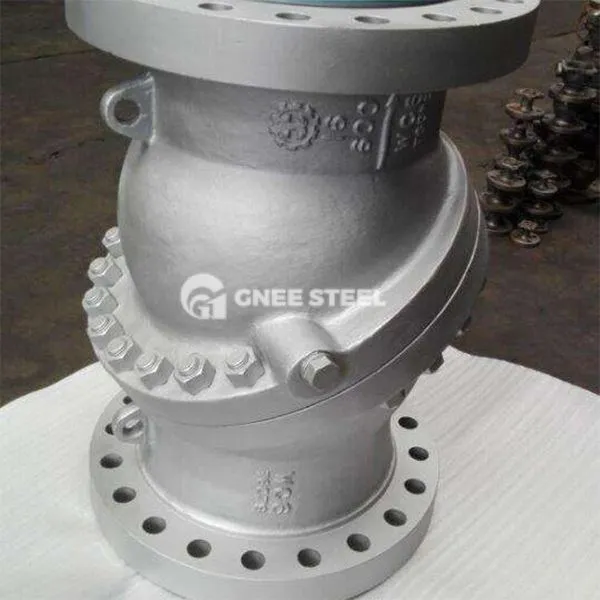

Βαλβίδα ελέγχου δίσκου κλίσης

Η βαλβίδα ελέγχου δίσκου κλίσεων είναι μια βαλβίδα ελέγχου που βασίζεται στον σχεδιασμό διπλού εκκεντρικού δίσκου. Μπορεί να επιτύχει το ταχείο άνοιγμα και το κλείσιμο με κλίση και περιστρέφοντας το δίσκο, αποφεύγοντας την επίδραση της κρούσης και του σφυριού νερού των παραδοσιακών βαλβίδων ελέγχου. Είναι κατάλληλο για συνθήκες εργασίας με αυστηρές απαιτήσεις για χαμηλή αντίσταση ροής, υψηλή σφράγιση και γρήγορη απόκριση.

‌ Core Χαρακτηριστικά ‌:

‌Non-Ipcom Lessing‌: Ο δίσκος έρχεται σταδιακά σε επαφή με την επιφάνεια στεγανοποίησης του καθίσματος της βαλβίδας για να εξαλείψει τη μηχανική σύγκρουση και τον θόρυβο κατά την έναρξη και το κλείσιμο. Το κανάλι ροής ‌-μετασχηματισμένο κανάλι: σχεδιασμός καναλιού τύπου Venturi, συντελεστή χαμηλής ροής (περίπου 40% χαμηλότερος από τις παραδοσιακές βαλβίδες ελέγχου), σημαντική επίδραση εξοικονόμησης ενέργειας. ‌Multi-υλικό προσαρμογή: Το σώμα της βαλβίδας μπορεί να επιλεγεί από ανοξείδωτο χάλυβα, Hastelloy κ.λπ., κατάλληλο για υψηλή θερμοκρασία και διαβρωτικά μέσα (όπως ατμό, χημικά). Δομή πυρήνα και προδιαγραφές σχεδιασμού
‌ Key Components‌

‌ Valve Body and Disc‌:
Το σώμα της βαλβίδας υιοθετεί μια ενσωματωμένη διαδικασία χύτευσης (ορισμένα δίπλωμα ευρεσιτεχνίας σχέδια ενσωματώνουν το κέλυφος διατήρησης πίεσης της αντλίας αέρα για τη βελτίωση της αξιοπιστίας σφράγισης).
Ο δίσκος είναι μια δομή διπλή έκκεντρη πεταλούδα και ο σχεδιασμός της γωνίας κλίσης (όπως η γωνία της γραμμής στεγανοποίησης 60 μοιρών) συνειδητοποιεί την κίνηση του εκκρεμούς.
‌Sealing System‌:
Μεταλλική σκληρή σφράγιση (ψεκασμός καρβιδίου βολφραμίου) ή ελαστική μαλακή σφραγίδα (πολυτετραφθοροαιθυλένιο), υποστηρίζοντας το πρότυπο μηδενικής διαρροής.
Ορισμένα μοντέλα επικαλύπτονται με αργές πηγές επιστροφής και βίδες buffer για να μειώσουν τη δύναμη κρούσης κλεισίματος.
Προδιαγραφές σχεδιασμού‌

‌Standards‌: ASME B16.34 (σχεδιασμός), ASME B16.10 (δομικό μήκος), API 598 (δοκιμή);
Επίπεδο πίεσης: Κλάση 15 0 ~ 25 0 0 / pn2.0 ~ 42.0mpa;
Εύρος διαμέτρου: DN15 ~ DN3200.



Βαλβίδα ελέγχου δίσκου κλίσης



Πλεονεκτήματα και σημεία επιλογής
‌ Advantage Comparison‌
Η ταχύτητα και η ταχύτητα κλεισίματος: ο χρόνος κλεισίματος του μοντέλου με την άνοιξη είναι μικρότερος ή ίσος με 0. ‌Installation ευελιξία ‌: Υποστηρίζει οριζόντια, κατακόρυφη και οποιαδήποτε γωνιακή εγκατάσταση (δεν απαιτείται πρόσθετη υποστήριξη).
‌

Σημεία επιλογής‌
Χαρακτηριστικά ‌Media: Το καθαρό υγρό/αέριο προτιμάται από τη μεταλλική σφραγίδα. Τα μέσα που περιέχουν σωματίδια απαιτούν προ-φίλτρο. Η αντιστοίχιση της πίεσης: οι αγωγοί μεγάλων αποστάσεων υψηλής πίεσης (όπως η κλάση 600 και άνω) απαιτούν προσαρμοσμένα σφυρηλατημένα σώματα βαλβίδων. Απαιτήσεις ελέγχου: Τα έξυπνα μοντέλα με ηλεκτρικούς/πνευματικούς ενεργοποιητές μπορούν να επιλεγούν για σενάρια ρύθμισης ροής.
