Βαλβίδα ελέγχου υψηλής πίεσης

Η βαλβίδα ελέγχου υψηλής πίεσης είναι μια αυτόματη βαλβίδα που ανοίγει αυτόματα και κλείνει το δίσκο βαλβίδας μέσω της ροής του μέσου για να αποτρέψει την οπίσθια ροή υψηλής θερμοκρασίας, υψηλής πίεσης και διαβρωτικών υγρών (όπως ατμό, λάδι και αέριο, χημικά κ.λπ.) Οι βασικές λειτουργίες του περιλαμβάνουν:

Πρόληψη του μέσου πίσω ροής: Αποφυγή αποτυχίας του εξοπλισμού που προκαλείται από αντλία ή αντιστροφή κινητήρα κίνησης.

Σταθεροποίηση της πίεσης του συστήματος: μείωση των διακυμάνσεων της πίεσης μέσω της δομής σφράγισης για τη διατήρηση της σταθερότητας του αγωγού.

Δομή και σχεδιασμός πυρήνα

Στοιχεία σώματος βαλβίδων και κίνησης

Υλικό υψηλής αντοχής: Το σώμα της βαλβίδας είναι κατασκευασμένο από σφυρήλατο ανθρακικό χάλυβα (A105), χάλυβα κράματος (F11/F22) ή ανοξείδωτο χάλυβα (304/316), λαμβάνοντας υπόψη τόσο την αντίσταση υψηλής πίεσης όσο και την αντίσταση στη διάβρωση.

Τεχνολογία σφράγισης:

Metal Hard Seal: Ο δίσκος βαλβίδας συγκολλείται με κράμα Stellite (Stellite 6), το οποίο είναι ανθεκτικό στη διάβρωση από κοκκώδη μέσα.
‌Elastic Seal‌: Το κάθισμα της βαλβίδας είναι ενσωματωμένο με σύνθετα υλικά PTFE ή γραφίτη για να προσαρμοστεί στις διακυμάνσεις της πίεσης.
‌ -ταξινόμηση και τα εφαρμοστέα σενάρια‌

‌Swing Τύπος: Ο δίσκος βαλβίδας περιστρέφεται γύρω από τον μεντεσέ, με χαμηλή αντίσταση ροής (η απώλεια πίεσης είναι 1/3 ~ 1/2 του τύπου ανύψωσης), κατάλληλη για μεγάλη διάμετρο (DN50 ~ DN1800) και σενάρια υψηλής ροής.
‌ Lifting Type‌: Ο δίσκος βαλβίδας μετακινείται κατακόρυφα κατά μήκος του άξονα, με καλύτερη απόδοση σφράγισης, αλλά υψηλότερη αντίσταση ροής, που χρησιμοποιείται κυρίως για αγωγούς υψηλής πίεσης μικρής διαμέτρου (DN10 ~ DN200).
‌Wafer Type‌: Ο συμπαγής σχεδιασμός είναι κατάλληλος για σενάρια περιορισμένου χώρου, που χρησιμοποιούνται συνήθως στα χημικά και ενεργειακά πεδία.

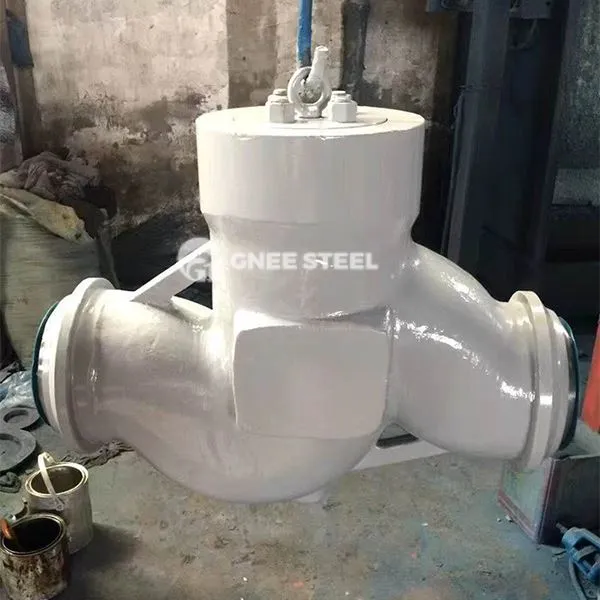

Βαλβίδα ελέγχου υψηλής πίεσης
