Οριζόντια βαλβίδα ελέγχου ανύψωσης

Η οριζόντια βαλβίδα ελέγχου ανύψωσης είναι μια αυτόματη βαλβίδα σχεδιασμένη για οριζόντιους αγωγούς. Συνειδητοποιεί τον έλεγχο ροής μονής κατεύθυνσης με κατακόρυφη ανύψωση του δίσκου της βαλβίδας και βασίζεται στην πίεση ή τη βαρύτητα του μέσου για να ανοίξει και να κλείσει για να αποτρέψει το μέσο να ρέει πίσω.

‌ Crection‌

Το σώμα του σώματος και του δίσκου βαλβίδας: Το σώμα της βαλβίδας είναι κυρίως κατασκευασμένο από ανοξείδωτο χάλυβα (όπως 304, 316L), άνθρακα χάλυβα ή ειδικά κράματα (όπως το κράμα τιτανίου, Hastelloy), ο δίσκος βαλβίδας είναι δίσκο ή δίσκο σε σχήμα βύσματος και η επιφάνεια στεγανοποίησης συχνά συγκολλείται με σκληρό κράμα (όπως stellite) για να ενισχύσει την αντίσταση φθοράς.
‌Guide Device‌: Ο δίσκος βαλβίδας συνδέεται με το κάλυμμα της βαλβίδας μέσω του στελέχους της βαλβίδας για να εξασφαλιστεί η τροχιά της κατακόρυφης κίνησης και να αποφευχθεί η εκκεντρική φθορά.
ΜΕΘΟΔΟΙ ΣΥΝΔΕΣΗΣ: Σύνδεση φλάντζας (σύμφωνα με τα πρότυπα GB/T 9112, ASME B16.5) ή εγκατάσταση σφιγκτήρα, κατάλληλη για οριζόντια διάταξη αγωγών.

Παράμετροι από την απόδοση ‌
‌ Nominal Pressure‌: Pn1 0 ~ 42. Απαιτούνται για τις συνθήκες χαμηλής θερμοκρασίας. ‌ εφαρμόσιμα μέσα: νερό, ατμός, λάδι, διαβρωτικά υγρά (όπως οξέα, αλκάλια) κ.λπ.
‌Design Προδιαγραφές ‌: API 594 (Βαλβίδες ελέγχου φλάντζας και πλακιδίων), API 6D (γενικό πρότυπο για βαλβίδες αγωγών). ‌Sealing Test‌: Σύμφωνα με το API 598 ή το GB/T 13927, διαρροή μικρότερη ή ίση με 0 01ml/min‌.

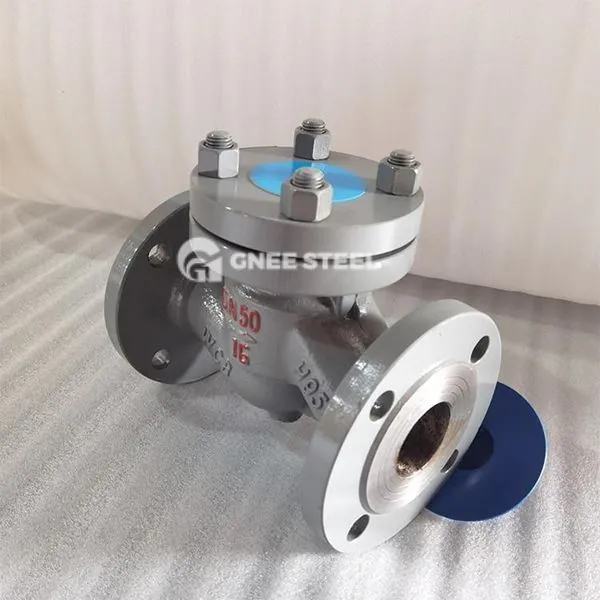

οριζόντια βαλβίδα ελέγχου ανύψωσης



Αιτήσεις

Σύστημα επεξεργασίας νερού
Δίκτυο παροχής νερού και αποστράγγισης, μονάδα επεξεργασίας λυμάτων, για να αποφευχθεί η επίδραση του σφυριού νερού όταν σταματήσει η αντλία νερού.
Κλιματιστικό σύστημα κυκλοφορίας νερού, για να εξασφαλιστεί η ροή μονής κατεύθυνσης και η σταθερότητα του συστήματος.
Πετροχημικός
Αγωγοί αργού πετρελαίου και φυσικού αερίου, προκειμένου να αποτρέψει το μέσο να ρέει πίσω και να ρυπαίνει ανάντη εξοπλισμό.
Ο έλεγχος ροής των διαβρωτικών μέσων (όπως το οξύ και το αλκάλιο) σε συσκευές χημικής αντίδρασης.
Βιομηχανικός εξοπλισμός
Ο αγωγός ατμού λέβητα, το σύστημα κυκλοφορίας νερού ψύξης, η υψηλή θερμοκρασία και η αντοχή σε υψηλή πίεση
