Περιγραφή βαλβίδας ελέγχου δίσκου
Η βαλβίδα ελέγχου δίσκου είναι ένας τύπος βαλβίδας ελέγχου ταλάντευσης. Το βασικό χαρακτηριστικό του είναι ότι χρησιμοποιεί δίσκο βαλβίδας σε σχήμα δίσκου ως τμήμα ανοίγματος και κλεισίματος και συνειδητοποιεί τον έλεγχο ροής μονής κατεύθυνσης περιστρέφοντας γύρω από τον περιστρεφόμενο άξονα του καναλιού καθίσματος της βαλβίδας. Αυτή η βαλβίδα έχει σχεδιαστεί για μεσαία και μεγάλη διάμετρο, χαμηλό ρυθμό ροής και σταθερούς αγωγούς κατάστασης ροής, ειδικά για σκηνές με υψηλό κίνδυνο μεσαίου πίσω ροής.
Διαστάσεις ταξινόμησης:
By the number of valve discs: single disc (conventional diameter), double disc (DN≤600), multi-disc (DN>600), ο σχεδιασμός πολλαπλών δίσκων μπορεί να διασκορπίσει τη δύναμη κλεισίματος.
Με τη μορφή σφράγισης: μεταλλική σκληρή σφράγιση (ανθεκτική σε υψηλή θερμοκρασία και υψηλή πίεση), ελαστική μαλακή σφραγίδα (προσαρμόσιμη στα διαβρωτικά μέσα).
Βασική δομή και αρχή εργασίας
Δομική σύνθεση
Σώμα βαλβίδων: Κυρίως κατασκευασμένο από χυτό χάλυβα, ανοξείδωτο χάλυβα ή κράμα, κατάλληλο για διαμέτρους σωλήνων από DN15 έως DN32 0 0, δίσκος δίσκου: κατασκευασμένο από μεταλλικό ή σύνθετο υλικό, με επιφανειακή κάλυψη: Σχεδιασμός καναλιών για τη μείωση της αντίστασης της μέσης ροής (συντελεστής αντίστασης ροής μικρότερο ή ίσο με 0,3).
Αρχή εργασίας
Forward Flow: Η μεσαία πίεση ωθεί το δίσκο να περιστρέφεται γύρω από τον άξονα για να ανοίξει. Όσο μεγαλύτερη είναι η ροή, τόσο μεγαλύτερη είναι η γωνία ανοίγματος (έως και 90 μοίρες), αντίστροφη πίσω ροή: Ο δίσκος κλείνει γρήγορα κάτω από τη δράση της βαρύτητας, της μέσης αντίστροφης ώθησης και της βοήθειας της άνοιξης (προαιρετική) για να μπλοκάρει την πίσω ροή
Προδιαγραφή βαλβίδας ελέγχου δίσκου
|
Ονομαστικό μέγεθος |
2 "~ 40" (DN50 ~ DN1000) |
|
Ονομαστική πίεση |
Κατηγορία 150 ~ Κλάση 2500 (PN10 ~ PN250) |
|
Πρότυπο: |
API 6D, API 594, ASME B16.34 |
|
Υλικό σώματος |
Χάλυβα άνθρακα, ανοξείδωτο χάλυβα, κράμα χάλυβα, ανοξείδωτο χάλυβα διπλής όψης |
|
Τελική σύνδεση |
RF, BW, RTJ |
|
Όνομα προϊόντος |
Βαλβίδα ελέγχου ανοξείδωτου χάλυβα Synhe |
|
Πιστοποιητικό |
API, CE, ISO, EAC, TS |
|
Τέλος σύνδεσης |
FF νήμα (G.NPT, BSPT, BSP, DIN259\/2999) |
|
Κατάλληλο μέσο |
Νερό, λάδι και κάποιο διαβρωτικό υγρό |
|
Θερμοκρασία εργασίας |
-40 έως 300 βαθμοί Γ |
|
Μούβ |
10 υπολογιστή |
|
Όρος πληρωμής |
30%κατάθεση TT, το υπόλοιπο καταβάλλεται πριν από την αποστολή των αγαθών |
|
Πακέτο |
Πλαστικές σακούλες ------- πλαίσια χαρτιού ------- χαρτοκιβώτια ------- περιπτώσεις κόντρα πλακέ |
|
Χρόνος παράδοσης |
15-30 ημέρες σύμφωνα με την παραγγελία qty |
|
Λιμάνι αποστολής |
Tianjin, Ningbo, Σαγκάη |
|
Ικανότητα παραγωγής |
10000pcs\/εβδομάδα |

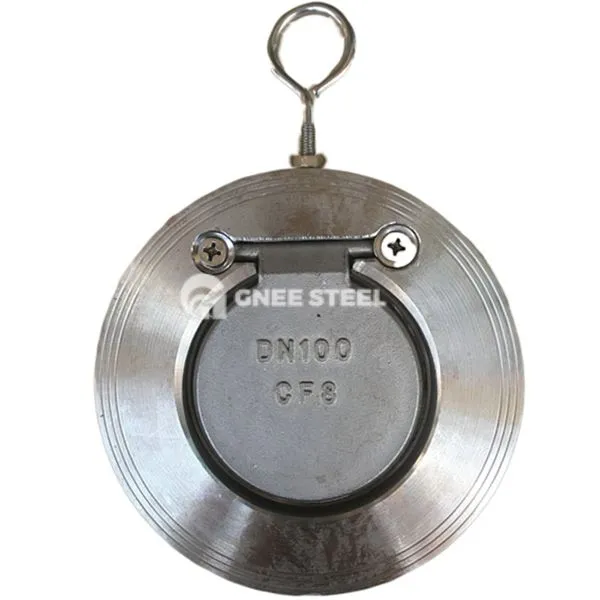

βαλβίδα ελέγχου δίσκου
Χαρακτηριστικά απόδοσης και σημεία επιλογής
Πτενικά και χαρακτηριστικά
Μικρή αντίσταση ροής (περίπου 35% χαμηλότερη από τη βαλβίδα ελέγχου ανύψωσης), κατάλληλη για χαμηλό ρυθμό ροής και σενάρια υψηλής ροής.
Ευέλικτη κατακόρυφη\/οριζόντια εγκατάσταση, δεν υπάρχουν αυστηροί περιορισμοί κατεύθυνσης (όταν είναι κατακόρυφα εγκατεστημένα, βεβαιωθείτε ότι το μέσο ρέει από κάτω προς τα πάνω).
Limitations και προφυλάξεις
Η απόδοση σφράγισης Weak δεν είναι κατάλληλος για περιπτώσεις με απαιτήσεις αντι-διαδρομής υψηλής ακρίβειας (όπως αγωγούς υδρογόνου).
Περιορισμός ροής: Συστήματα με συχνές διακυμάνσεις της στάσης εκκίνησης ή δραστικών ροών πρέπει να χρησιμοποιούνται με συσκευές buffer.
Εγκατάσταση και συντήρηση: Οι βαλβίδες μεγάλης διαμέτρου (DN μεγαλύτερες ή ίσες με 600) πρέπει να είναι εξοπλισμένες με πλατφόρμα επιθεώρησης και η φθορά του άξονα πρέπει να ελέγχεται τακτικά.
