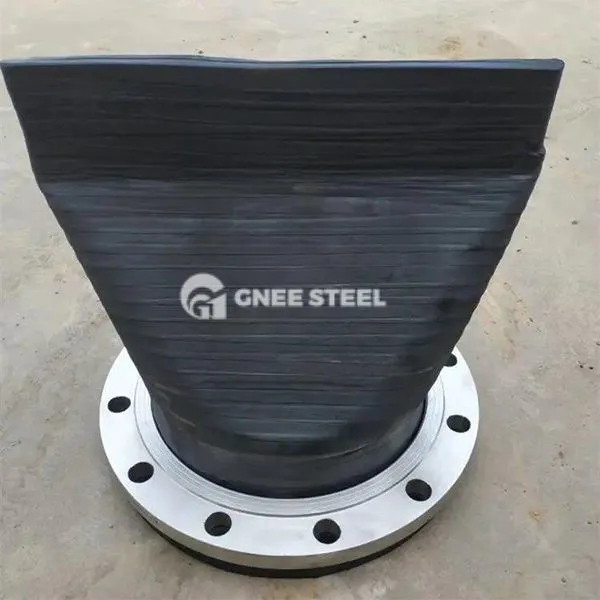

Βαλβίδα ελέγχου καουτσούκ Duckbill

Η βαλβίδα ελέγχου Duckbill ‌Rubber Duckbill (επίσης γνωστή ως εύκαμπτη βαλβίδα ελέγχου ή βαλβίδα ελέγχου αποχέτευσης) είναι μια βαλβίδα μονής κατεύθυνσης από ελαστικό υλικό από καουτσούκ (όπως καουτσούκ χλωροπρενίου, καουτσούκ νιτριλίου κ.λπ.), που ονομάζεται λόγω του σχήματος πάπιας. Τα βασικά δομικά χαρακτηριστικά του περιλαμβάνουν:

‌ All-Rubber Ολοκληρωμένο Σχεδιασμός: Δεν υπάρχουν μηχανικά κινούμενα μέρη, ενσωματωμένο στρώμα ενίσχυσης του καλωδίου νάιλον για να εξασφαλιστεί η ευελιξία και η αντίσταση στην πίεση.
‌ ΣΥΣΤΗΜΑΤΑ ΣΥΣΤΗΜΑΤΟΣ: Χρήση ειδικής φόρμουλας από καουτσούκ (όπως EPDM ή Fluororubber), ανθεκτικό στη διάβρωση, ανθεκτική στη φθορά, κατάλληλα για σκληρά μέσα όπως οξύ, αλκαλικά και αλάτι.
ΜΕΘΟΔΟΣ ΚΥΚΛΟΦΟΡΙΑΣ: Σύνδεση φλάντζας υποστήριξης (GB/T 9113 Standard) ή σύνδεση σφιγκτήρα, κατάλληλη για σωλήνα τσιμέντου, σωλήνα από υαλοβάμβακα και άλλους τύπους σωλήνων.

Αρχή εργασίας
Το άνοιγμα της ροής της ροής: η μέτρια πίεση δρα στο εσωτερικό τοίχωμα του ακροφυσίου βαλβίδας και το εύκαμπτο καουτσούκ παραμορφώνεται και επεκτείνεται για να σχηματίσει ένα κανάλι ροής. ‌Reverse flow blocking‌: Όταν η μέτρια πίεση εξαφανίζεται ή ρέει πίσω, το ελαστικό καουτσούκ επιστρέφει γρήγορα στην κλειστή κατάσταση για να επιτύχει μηδενική σφράγιση διαρροής. Η λειτουργία καθαρισμού του εαυτού του: Ο σχεδιασμός του εξορθολογισμένου καναλιού ροής μειώνει τη σκλήρυνση και η ροή νερού υψηλής ταχύτητας μπορεί να ξεπλύνει τα ιζήματα.

1.
Οι προδιαγραφές των βαλβίδων ελέγχου από καουτσούκ κάλυμμα DN50 ~ DN3000, οι οποίες μπορούν να καλύψουν τις ανάγκες των διαφορετικών σεναρίων:

DN50 ~ DN600: Κατάλληλο για μικρούς αντλιακούς σταθμούς, δίκτυα σωλήνων αποστράγγισης της κοινότητας και άλλα σενάρια.
DN800 ~ DN1800: Χρησιμοποιείται κυρίως για μεσαίο και μεγάλα έργα, όπως δίκτυα δημοτικών σωληνώσεων κορμού και δεξαμενές αποθήκευσης.
DN2000 ~ DN3000: Ειδικά σχεδιασμένο για έργα συντήρησης μεγάλου νερού (όπως η εκκένωση των πλημμυρών και η μεταφορά νερού μεταξύ των δεξαμενών).
2. Μέθοδος σύνδεσης
Σύνδεση σφιγκτήρα: Κατάλληλο για γρήγορες απαιτήσεις εγκατάστασης, που συνήθως παρατηρούνται στις προδιαγραφές DN300 ~ DN500.
Σύνδεση φλάντζας: Σύμφωνα με τα πρότυπα GB/T 9119 ή ANSI B16.5, υποστήριξη πλήρους σειράς DN50 ~ DN3000.
Ενσωματωμένη εγκατάσταση: Απαιτούνται άγκυρες από ανοξείδωτο χάλυβα, κατάλληλα για μεγάλο σώμα βαλβίδων προ-ενσωματωμένο με DN μεγαλύτερο από ή ίσο με 1500.
3. Επίπεδο πίεσης
‌ Normal συνθήκες εργασίας ‌: Επίπεδο πίεσης PN1 0 (1.0MPa), συνάντηση περισσότερο από το 90% των δημοτικών αναγκών αποστράγγισης.
Σενάριο υψηλής πίεσης: προσαρμόσιμο PN16 (1,6MPa) ή μοντέλα υψηλότερης πίεσης, κατάλληλα για έργα βιομηχανικών λυμάτων και συντήρησης νερού.
‌Reverse Pressure Ceasing ‌: Προσαρμοσμένη σύμφωνα με την πίεση της ροής (όπως παλίρροιες, συνθήκες υδραυλικής διάθεσης).
4. Παράμετροι απόδοσης
‌Flow ΡΥΘΜΙΣΗ ΑΝΝΕΡΓΟΠΟΙΗΣΗΣ: ΑΚΡΙΒΕΙΑ ΒΑΛΒΙΔΩΝ ΥΨΗΛΗΣ ΠΟΛΙΤΙΚΗΣ ΠΟΛΙΤΙΚΗΣ Ή ΑΣΦΑΛΕΙΑ ΣΤΟ 0. 5 (παραδοσιακή πόρτα πτερυγίου μεγαλύτερη ή ίση με 3.
ΑΝΟΙΓΜΑ ΠΙΕΣΗ: Λιγότερο από ή ίσο με 0.
‌ εφαρμόσιμα μέσα ενημέρωσης:
Συνηθισμένα λύματα (καουτσούκ χλωροπρενίου).
Που περιέχουν πετρέλαιο, διαβρωτικά απόβλητα (καουτσούκ νιτρίλιο ή φθοροτεκέντο).



Βαλβίδα ελέγχου καουτσούκ Duckbill



Αιτήσεις
Δημοτικό σύστημα αποστράγγισης: Αποτρέψτε την ανάκαμψη των λυμάτων σε δρόμους ή υπόγεια, κατάλληλα για σωλήνες DN50 ~ 2000mm.
Πρόγραμμα ελέγχου των παράκτιων πλημμυρών: παλιρροϊκή αποστράγγιση αποβάθρων και παραλιών, αντιστέκοντας τη διάβρωση του θαλασσινού νερού και την απόφραξη του Silt.
Βιομηχανική επεξεργασία λυμάτων: Έλεγχος από εκκένωση μονής κατεύθυνσης των αγωγών που περιέχουν θείο και αγωγών λυμάτων που περιέχουν πετρέλαιο σε χημικά εργοστάσια.
Εγκαταστάσεις συντήρησης νερού: Αποτρέψτε την πίσω ροή σε καταστήματα εκκένωσης πλημμυρών δεξαμενών, αντικαθιστώντας τις παραδοσιακές πόρτες μεταλλικών πτερυγίων που είναι εύκολα μπλοκαρισμένες.
