Περιγραφή βαλβίδας ελέγχου φορτωμένου ελατηρίου
Spring φορτωμένη βαλβίδα ελέγχου είναι μια βαλβίδα μονής κατεύθυνσης που είναι κλειστή με τη βοήθεια της δύναμης ελατηρίου, επιτρέποντας στο μέσο να ρέει προς μία κατεύθυνση και να εμποδίσει την αντίστροφη ροή πίσω. Ο βασικός του μηχανισμός είναι:
Το άνοιγμα της ροής της ροής: Η μέση πίεση ξεπερνά την αντίσταση του ελατηρίου και ωθεί τον δίσκο βαλβίδας (όπως ο δίσκος βαλβίδας, η σφαίρα κλπ.) Για να ανοίξει, σχηματίζοντας ένα κανάλι ροής.
Reverse ρέμα κλείσιμο : Όταν η μέση πίεση εξαφανίζεται ή πίσω ροή, η δύναμη ελατηρίου επαναφέρει γρήγορα το δίσκο βαλβίδας στη θέση σφράγισης για να εμποδίσει την οπίσθια ροή.
Η πίεση ενεργοποίησης δράσης κλεισίματος (δηλαδή πίεση ρήξης) εξαρτάται από την ακαμψία της άνοιξης και τις μεσαίες συνθήκες εργασίας.
Τύπος και δομή
-ταξινόμηση από τη δομή :
Spring in-line τύπος: Ο δίσκος βαλβίδας είναι παράλληλος με τον άξονα του αγωγού, με μια συμπαγή δομή, κατάλληλη για αγωγούς μικρής διαμέτρου (DN15 ~ 100mm).
Spring y Τύπος: Ο δίσκος βαλβίδας βρίσκεται σε μια ορισμένη γωνία προς τον αγωγό, με χαμηλότερη αντίσταση ροής και εύκολη συντήρηση. Χρησιμοποιείται συχνά σε σενάρια υψηλής πίεσης ή συχνής έναρξης και κλεισίματος.
Swing Spring Assisted Type: Συνδυάζει το αρθρωτό δίσκο της βαλβίδας ταλάντευσης με ρυθμιστικό ελατηρίου για να μειώσει την επίδραση του κλεισίματος και είναι κατάλληλος για αγωγούς μεγάλης διαμέτρου (DN200 ~ 1200mm).
Key Components:
Spring Material: ανοξείδωτο χάλυβα (304\/316L) ή κράμα χάλυβα, ανθεκτικό στη διάβρωση και ελαστικά σταθερό.
Μορφή Sealing Form: μεταλλική σκληρή σφραγίδα (υψηλή θερμοκρασία και υψηλή πίεση) ή ελαστική μαλακή σφραγίδα (PTFE\/γραφίτη), πληρούν τα πρότυπα διαρροής ANSI Class VI
Προδιαγραφή βαλβίδας ελέγχου φορτωμένου ελατηρίου
|
Όνομα προϊόντος |
Βιομηχανική βαλβίδα ελέγχου άνοιξη |
|||
|
Μέγεθος |
1/2",3/4",1",11/4",11/2",2",21/2",3",4" |
|||
|
Άκρο σύνδεσης |
σπείρωμα |
|||
|
Πρότυπο |
3Α, DIN, SMS, ISO |
|||
|
Τσιμούχα |
Σιλικόνη, EPDM, Viton |
|||
|
Τρόπος λειτουργίας |
Χειροκίνητος, πνευματικός και ηλεκτρικός ενεργοποιητής |
|||
|
Μέγιστη θερμοκρασία |
10Bar |
|||
|
Θερμοκρασία εργασίας |
-10 βαθμός σε +120 βαθμό |
|||
|
Στίλβωση επιφανείας |
RA μικρότερη ή ίση με 0. 8μm |
|||
|
Μεταφορά |
Από το Express, με αέρα ή δια θαλάσσης, ως αίτημα πελάτη |
|||
|
Πεδίο εφαρμογής |
Γαλακτοκομικά, τρόφιμα, μπύρα, ποτό, φαρμακείο, καλλυντικά, νερό κ.λπ. |
|||

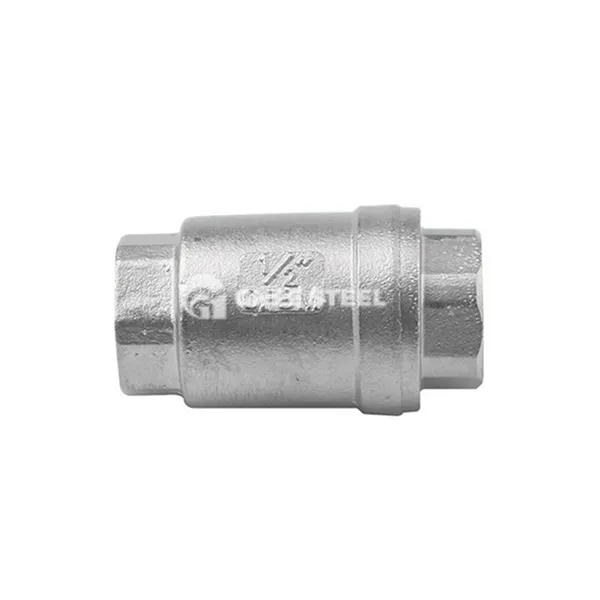

Βαλβίδα ελέγχου φορτωμένου ελατηρίου
Χαρακτηριστικά
Fast response : Το κλείσιμο με την άνοιξη μειώνει τον χρόνο επαναφοράς σε λιγότερο από 0 5 δευτερόλεπτα, μειώνοντας σημαντικά τον κίνδυνο σφυριού νερού.
Υψηλή σφράγιση: Το προφορτωμένο ελατήριο ενισχύει τη δύναμη σύσφιξης μεταξύ του δίσκου της βαλβίδας και του καθίσματος της βαλβίδας και μπορεί να αποτρέψει αποτελεσματικά την οπισθοδρόμηση υπό συνθήκες χαμηλής πίεσης.
Σχεδιασμός αντοχής χαμηλής ροής: Η εξορθολογισμένη δομή του καναλιού βαλβίδας μειώνει την απώλεια πίεσης και η απώλεια πτώσης πίεσης είναι μικρότερη από 3% (πλήρως ανοιχτή). Διεστημένο: Η επιφάνεια ελατηρίου και σφράγισης είναι ανθεκτική στη φθορά και η διάρκεια ζωής μπορεί να φτάσει τα 5 ~ 10 έτη (κανονικές συνθήκες εργασίας).
Εφαρμογές
HVAC System : Αποτρέψτε την ψύξη νερού ή πίσω ροή ατμού, προστατεύει τις αντλίες νερού και τους λέβητες.
Petrochemical Process Pipelines: Ελέγξτε τη μονοκατευθυντική ροή των διαβρωτικών μέσων (όπως όξινα και αλκαλικά υγρά).
Υδραυλικό σύστημα μετάδοσης: Αποκλείστε την οπίσθια ροή του υδραυλικού ελαίου για να αποφύγετε τον ενεργοποιητή από την απώλεια ελέγχου.
Τροφίμων και φαρμακευτικής βιομηχανίας : Σχεδιασμός υγιεινής (στίλβωση καθρέφτη) ανταποκρίνεται στις ανάγκες του ελέγχου ασηπτικού υγρού.
