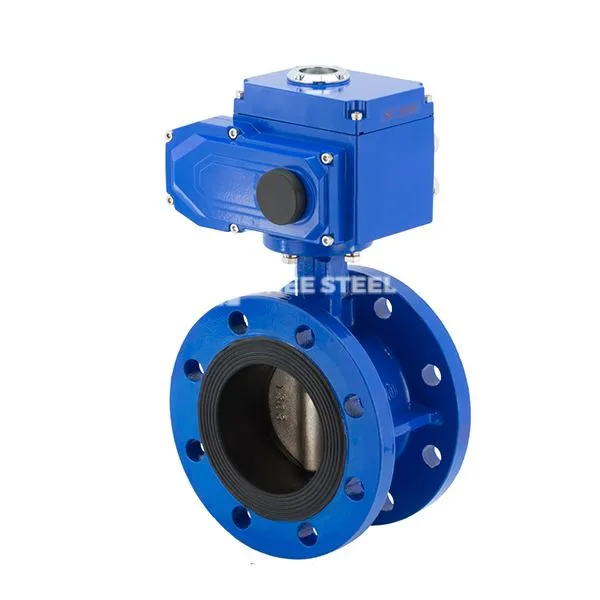

Ηλεκτρική ενδοχόμενη βαλβίδα πεταλούδας

Η ηλεκτρική βαλβίδα πεταλούδας είναι μια βαλβίδα που οδηγείται από έναν ηλεκτρικό ενεργοποιητή για να περιστρέψει μια κυκλική πλάκα πεταλούδας. Η πλάκα πεταλούδας περιστρέφεται γύρω από τον άξονα της βαλβίδας 0 βαθμό -90 για να επιτευχθεί η ρύθμιση ανοίγματος και κλεισίματος ή ροής του μέσου αγωγού. Οι βασικές λειτουργίες του περιλαμβάνουν:

Γρήγορος έλεγχος: Η περιστροφή 90 μοιρών μπορεί να ολοκληρώσει την πλήρη δράση ανοίγματος ή πλήρους κλεισίματος, ταχύτητα γρήγορης απόκρισης, κατάλληλη για αυτόματα συστήματα ελέγχου.
‌ Llow Ροή Σχεδίαση Ροής: Όταν είναι πλήρως ανοιχτό, το πάχος της πλάκας πεταλούδας είναι η μόνη αντίσταση στη ροή του μέσου και η απώλεια πίεσης είναι μόνο το 1/3 της βαλβίδας πύλης της ίδιας διαμέτρου.

Χαρακτηριστικά δομής και σχεδιασμού

Κύρια στοιχεία:

Σώμα βαλβίδας: Κατασκευασμένο από χυτοσίδηρο, όρμο σίδηρο ή ανοξείδωτο χάλυβα (όπως 3 0 4/316), η σύνδεση φλάντζα ή σφιγκτήρα πληροί τα πρότυπα GB/ANSI και το εύρος πίεσης είναι 1.
Πλάκα ‌butterfly: δομή σχήματος δίσκου, σκληρή σφράγιση επιφάνεια επιφάνειας επιφάνειας βολφραμίου, τύπου μαλακής σφράγισης ενσωματωμένο PTFE ή δακτύλιο στεγανοποίησης από καουτσούκ.
‌
Οδηγήστε και σφραγίστε:
‌Electric Actuator‌: Υποστηρίζει τον τύπο διακόπτη (220V AC) ή τον τύπο διαμόρφωσης (4-20 ma σήμα), τα καλύμματα ροπής 50-2000 n · m, με το επίπεδο προστασίας από έκρηξη (exdⅱbt4) και IP67.
‌ Double Sealing Solution‌:
‌Elastic SEAL‌: καουτσούκ νιτρίλιο ή κάθισμα βαλβίδας PTFE, επίπεδο διαρροής έως VI, ισχύουσα θερμοκρασία -20 βαθμός ~ 150 βαθμοί ‌.
‌Metal Hard Seal ‌: Δομή από ανοξείδωτο χάλυβα πολλαπλών επιπέδων + δομή γραφίτη, αντοχή σε υψηλή θερμοκρασία έως 450 βαθμούς, ανθεκτική στη διάβρωση των κοκκτικών μέσων.



Ηλεκτρική ενδοχόμενη βαλβίδα πεταλούδας



Προτάσεις επιλογής:

Περιβάλλον υψηλής θερμοκρασίας και υψηλής πίεσης: προτιμούν τις βαλβίδες πεταλούδας με σκληρή σφραγίδα (όπως D943W), το υλικό σώματος της βαλβίδας πρέπει να είναι ανοξείδωτο χάλυβα WCB ή 316L.
Corrosive Media: Χρησιμοποιήστε βαλβίδες πεταλούδας με φθορίνη (επένδυση PTFE), ανθεκτική σε ισχυρό οξύ και αλκαλική διάβρωση.

Αιτήσεις

Γεωργική άρδευση: Ο τύπος ηλιακής ενέργειας χρησιμοποιείται για τα συστήματα άρδευσης του νερού, την υποστήριξη του τηλεχειριστηρίου και τη διήθηση της ποιότητας του νερού.
Ενεργειακό σύστημα: Ρύθμιση αγωγών ατμού σε θερμικούς σταθμούς ηλεκτροπαραγωγής, έλεγχος κυκλοφορίας νερού ψύξης σε πυρηνικές σταθμές ηλεκτροπαραγωγής.
Χημική παραγωγή: Αναλογία πρώτων υλών αντιδραστήρα, διαβρωτική μεσαία αποκοπή (όπως αγωγοί μετάδοσης οξέος και αλκαλίων).
