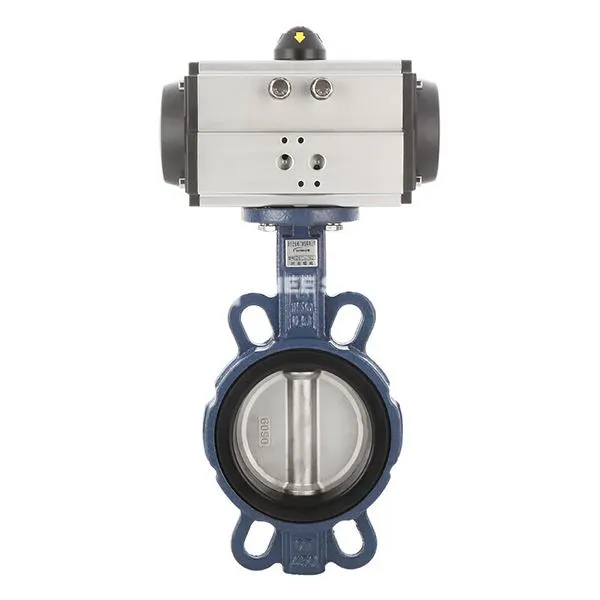

Βαλβίδα πεταλούδας με πνευματικό ενεργοποιητή

Η βαλβίδα πεταλούδας με πνευματικό ενεργοποιητή είναι μια βαλβίδα που μπορεί να ανοίξει και να κλείσει γρήγορα περιστρέφοντας το δίσκο βαλβίδας που οδηγείται από πεπιεσμένο αέρα. Είναι κατάλληλο για συστήματα αγωγών με περιορισμένο χώρο και λειτουργία υψηλής συχνότητας. Χρησιμοποιείται ευρέως στον έλεγχο ροής και την απομόνωση στους τομείς της χημικής, της ενέργειας, των τροφίμων κ.λπ.

Βασική δομή και αρχή εργασίας

Σώμα βαλβίδας και μορφή σύνδεσης:
Σχεδιασμός πλακιδίων: Το σώμα της βαλβίδας συσφίγγεται μεταξύ των φλάντζων σωλήνων με μπουλόνια, με συμπαγή δομή και εξοικονόμηση χώρου εγκατάστασης.
Πλάκα βαλβίδων και σφράγιση: Η πλάκα πεταλούδας υιοθετεί δομή σχήματος δίσκου και το υλικό σφράγισης μπορεί να είναι καουτσούκ νιτρίλιο (NBR), Fluororubber (FKM) ή μεταλλική σκληρή σφραγίδα για να καλύψει τις ανάγκες των διαφορετικών μέσων.

Πνευματικός ενεργοποιητής:
Οι ενεργοποιητές διπλής δράσης/μονής δράσης: οι ενεργοποιητές διπλής δράσης βασίζονται σε αμφίδρομη κίνηση πηγής αέρα και οι ενεργοποιητές μονής δράσης είναι εξοπλισμένοι με λειτουργία επαναφοράς ελατηρίου (αυτόματα κλειστό όταν χάνεται ο αέρας).
‌ Drive Mode‌: Rack Gear (σε σειρά) ή Scotch Fork (AW) μετάδοση, ροπή εξόδου έως ‌10 ~ 5000 N · M‌, κατάλληλη για DN15 ~ DN1200 Caliber‌.
‌
Αρχή εργασίας ‌:
Η πηγή αέρα ({{0}}. 4 ~ 0.6 MPa) μετατρέπει την κατεύθυνση μέσω της ηλεκτρομαγνητικής βαλβίδας, ωθεί το έμβολο του ενεργοποιητή να μετακινηθεί και οδηγεί την πλάκα πεταλούδας για να περιστρέψει ‌90 βαθμούς ‌ για να επιτύχει το πλήρες άνοιγμα ή το πλήρες κλείσιμο.
Μηχανισμός SSealing ‌: Κεντρική γραμμή ελαστικής σφραγίδας (μαλακή σφραγίδα) ή τριών εκκεντρικών μεταλλικών σφραγίδων, επιπέδου διαρροής μικρότερο ή ίσο με 10 ppm‌



Βαλβίδα πεταλούδας με πνευματικό ενεργοποιητή



Αιτήσεις

• Βιομηχανικός αυτοματισμός:

Γρήγορη αποσύνδεση αγωγών παράδοσης υλικών σε χημικούς αντιδραστήρες.

Ρύθμιση ροής ατμού σε θερμικά δίκτυα, αντισταθμίζει την υψηλή θερμοκρασία και την υψηλή πίεση.

• Καθαρά και υγιεινά συστήματα:

Ο έλεγχος του ασηπτικού μέσου των γραμμών πλήρωσης τροφίμων και ποτών (χρησιμοποιώντας στρογγυλά στρώματα από ανοξείδωτο χάλυβα σώματα βαλβίδων).
Απομόνωση διαρροών διαλυτών και γαλακτωμάτων σε φαρμακευτικό εξοπλισμό.

• Προστασία και ενέργεια του περιβάλλοντος:

Οι αγωγοί φυσιολογικών αποβλήτων σε συστήματα αποκοπής καυσαερίων, με σχεδιασμό σκληρής σφραγίδας ανθεκτικής στη φθορά.
Έκταξη αποσύνδεσης των καταστημάτων δεξαμενών ΥΦΑ, υποστηρίζοντας συνθήκες χαμηλής θερμοκρασίας (-196 βαθμό).
