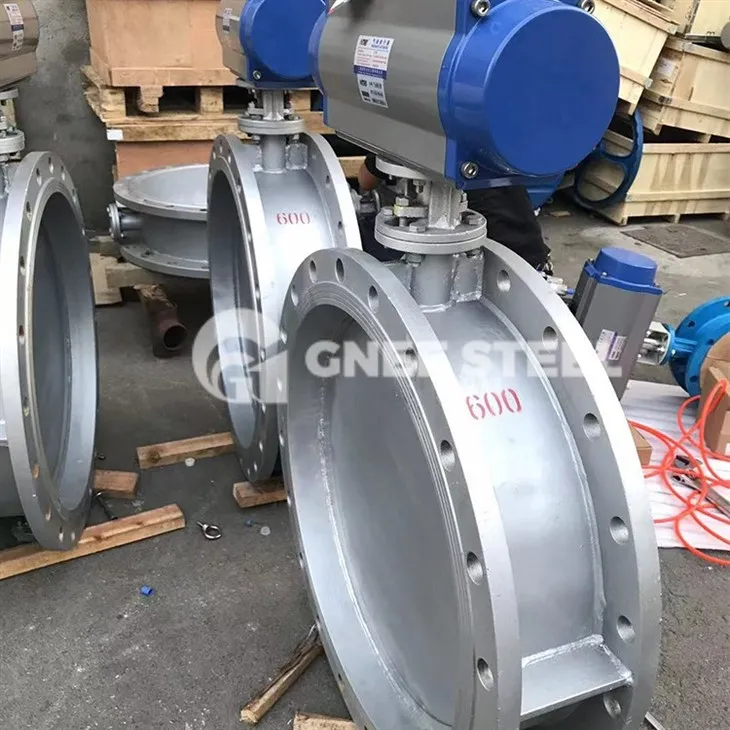

Οι βαλβίδες πεταλούδας υψηλής απόδοσης με φλάντζα είναι ιδιαίτερα κατάλληλες για βαλβίδες μεγάλης διαμέτρου. Χρησιμοποιούνται ευρέως στον τομέα της ρύθμισης μεγάλης διαμέτρου. Όταν η βαλβίδα πεταλούδας τύπου φλάντζας είναι πλήρως ανοιχτή, η αντίσταση ροής είναι μικρή. Όταν η γωνία ανοίγματος της πλάκας πεταλούδας είναι μεταξύ 15-70 μοιρών περίπου, η βαλβίδα πεταλούδας φλάντζας μπορεί να ελέγχει πολύ ευαίσθητα τη μέση ταχύτητα ροής. Επιπλέον, επειδή η πλάκα πεταλούδας της βαλβίδας πεταλούδας φλάντζας έχει ιδιότητες σκουπίσματος κατά την περιστροφή, αυτός ο τύπος βαλβίδας μπορεί να χρησιμοποιηθεί σε αγωγούς με μέσα αιωρούμενων σωματιδίων. Ανάλογα με την αντοχή της τσιμούχας, μπορεί να χρησιμοποιηθεί και για πούδρες. και κοκκώδεις αγωγοί μέσων.
| Πρότυπα | ISO 5752, BS 5155, API 609, MSS-SP-68, ASME B16.10, ASME B16.5, DIN 3202 |
| Υλικά | Ανθρακούχο χάλυβα, ανοξείδωτο χάλυβα, αλουμίνιο μπρούτζο, Monel, Hastelloy, Titanium, Duplex, Super Duplex και άλλες προσφορές |
| Αξιολογήσεις πίεσης | ANSI 150# έως ANSI 1500# |
| Εύρος Μεγεθών | 2" έως 140"- 50mm έως 3500 mm (Μεγαλύτερα μεγέθη κατόπιν αιτήματος) |
| Τέλος συνδέσεων | RF, RTJ |
| προαιρετικοί δακτύλιοι καθίσματος | Ελαστικό RPTFE; Μεταλλικό κάθισμα INCONEL (Πυρασφαλές κατά την εφαρμογή) |
| Ενεργοποιήσεις | Χειροκίνητο, Πνευματικό, Ηλεκτρικό, Υδραυλικό (Αντίβαρο) & Ηλεκτροϋδραυλικό |
Βαλβίδες υψηλής απόδοσης
- Χαρακτηριστικά
Σχεδίαση με σφιχτό κλείσιμο.
Το μονοκόμματο υλικό του σώματος της βαλβίδας είναι χυτός χάλυβας ή ανοξείδωτος χάλυβας με εξαιρετική αντοχή στη διάβρωση.
Μονοκόμματο στέλεχος υψηλής αντοχής από A564 Gr. 630/PH 17-4.
Στήριγμα ISO 5211 με τετράγωνο άξονα 2"-12". Οι συνδέσεις με κλειδί 14"-24" επιτρέπουν την άμεση τοποθέτηση χειροκίνητων (μοχλός και γρανάζι), πνευματικών και ηλεκτρικών ενεργοποιητών.
Διαμόρφωση διπλής μετατόπισης, σχεδιασμός δίσκου κωνικής γωνίας. Μέγιστη ροή, ελάχιστη αντίσταση, παρέχοντας υψηλό Cv.
Οι έδρες βαλβίδων διατίθενται σε πυρίμαχες έδρες βαλβίδας από μαλακό (PTFE/RTFE) καουτσούκ νιτριλίου, EPDM, VITON ή μεταλλικό (A240 Tp 304/316). Τόσο τα μαλακά όσο και τα μεταλλικά καθίσματα είναι εναλλάξιμα.
Η φλάντζα του στυπιοθλίπτη εμποδίζει την ανομοιόμορφη κατανομή του φορτίου που θα μπορούσε να βλάψει τη στεγανοποίηση.
Ο εσωτερικός σχεδιασμός αναστολής διαδρομής αποτρέπει την υπερβολική κίνηση του δίσκου, ελαχιστοποιώντας την πιθανή ζημιά στην έδρα της βαλβίδας.
Οι εφεδρικοί δακτύλιοι είναι διαθέσιμοι σε 125 έως 200 φινιρίσματα επιφανειών AARH και είναι συμβατοί με στάνταρ και σπειροειδή σχέδια φλάντζας. Η εξωτερική διάμετρος είναι ενσωματωμένη στην επιφάνεια στεγανοποίησης της φλάντζας για την αποφυγή εξωτερικής διαρροής.
Η λαβή βαρέως τύπου και η 10-πλάκα εγκοπής θέσης τοποθετούν τον δίσκο σε ακριβή γωνιακά στοπ.
