Περιγραφή βαλβίδας με τριάντα μπάλα
Η βαλβίδα σφαιρών τριών τεμαχίων είναι μια βαλβίδα με δομή σώματος διαχωρισμού τριών τομέων. Συνειδητοποιεί τον έλεγχο ανοίγματος και κλεισίματος του μέσου περιστρέφοντας την μπάλα. Έχει τα πλεονεκτήματα της βολικής συντήρησης και της αξιόπιστης σφράγισης. Χρησιμοποιείται ευρέως στον έλεγχο του υγρού στο πετρέλαιο, τη χημική, την εξουσία και τις βιομηχανίες τροφίμων.
Βασική δομή και αρχή εργασίας
Σχεδιασμός διαχωρισμού:
Σύνθεση σώματος βαλβίδας: Το σώμα της μεσαίας βαλβίδας και τα καλύμματα των βαλβίδων και στις δύο πλευρές συνδέονται με μπουλόνια, κάτι που είναι βολικό για αποσυναρμολόγηση, καθαρισμό και αντικατάσταση εξαρτημάτων.
Δομή σφράγισης: Η σφαίρα και το κάθισμα της βαλβίδας είναι κατασκευασμένα από ελαστικά υλικά (όπως PTFE, EPDM) ή μεταλλικές σκληρές σφραγίδες και το επίπεδο διαρροής είναι μικρότερο ή ίσο με 10 ppm.
Λειτουργία μονάδας δίσκου:
Τύπος λειτουργίας: Υποστηρίζει το εγχειρίδιο, πνευματικά (με ενεργοποιητές σειράς CP) ή ηλεκτρική μονάδα για να ικανοποιήσει τις απαιτήσεις ταχύτητας ανοίγματος και κλεισίματος διαφορετικών συνθηκών εργασίας.
Γωνία περιστροφής: Η σφαίρα μπορεί να ανοίξει πλήρως ή να κλείσει πλήρως περιστρέφοντας 9 0 βαθμό, με σύντομο χρόνο απόκρισης (0,5 ~ 5 δευτερόλεπτα).
Αρχή εργασίας :
Το στέλεχος της βαλβίδας οδηγεί την μπάλα για να περιστρέφεται. Όταν η τρύπα μπάλας είναι ευθυγραμμισμένη με τον αγωγό, το μέσο ρέει και όταν είναι κάθετη, είναι εντελώς αποκομμένη.
Όταν οδηγείται πνευματικά, συμπιεσμένος αέρας ({0}}.
Προδιαγραφή βαλβίδας μπάλας τριών τεμαχίων
|
Ονομα |
Πνευματική βαλβίδα με τρισδιάστατη μπάλα |
|
Μοντέλο |
Q611F -16 P DN40 |
|
Υλικό |
από ανοξείδωτο χάλυβα |
|
Θερμοκρασία |
-20 ~ 140 βαθμός |
|
Εφαρμόσιμο μέσο |
Νερό, αέριο, λάδι |
|
Πίεση |
1,6MPa |
|
Μάρκα |
Γρηγώ |
|
Τόπος προέλευσης |
Henan, Κίνα |

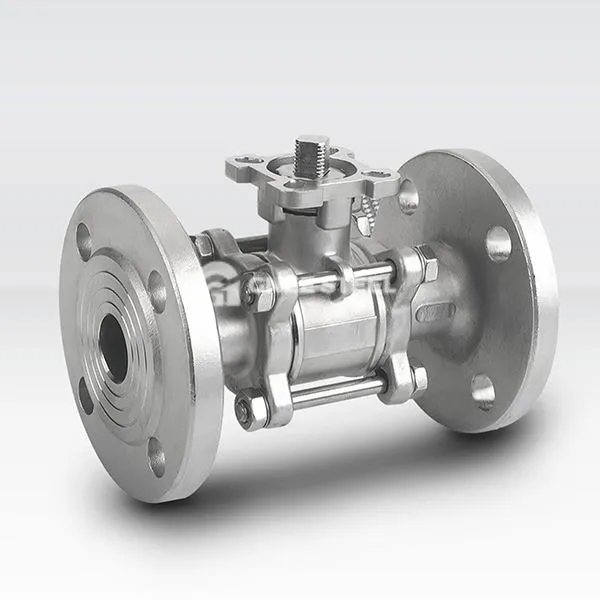

Βαλβίδα τριών τεμαχίων
Εφαρμογή
Βιομηχανικός έλεγχος υγρών :
Η αποκοπή του πετρελαίου και του φυσικού αερίου και η κατανομή ροής σε πετροχημικούς αγωγούς .
Σύστημα ατμού υψηλής θερμοκρασίας (αντίσταση πίεσης μέχρι PN40, θερμοκρασία μικρότερη ή ίση με 350 βαθμούς) .
Καθαρό και υγιεινό σύστημα :
Οι γραμμές παραγωγής τροφίμων και ποτών (όπως το γάλα και το χυμό πλήρωσης) χρησιμοποιούν σώματα βαλβίδων από ανοξείδωτο χάλυβα από ανοξείδωτο χάλυβα .
Απομόνωση κατά της ρύπανσης διαλυτών υψηλής καθαρότητας και υγρών φαρμάκων στον φαρμακευτικό εξοπλισμό .
Ειδικά σενάρια μέσων :
Ασφαλής έλεγχος επικίνδυνων αερίων όπως το οξυγόνο και το υπεροξείδιο του υδρογόνου (απαιτείται αντι-στατικός σχεδιασμός) .
Για τους αγωγούς για τη μεταφορά πολύ διαβρωτικών μέσων (όπως το υδροχλωρικό οξύ και το θειικό οξύ) επιλέγονται, επιλέγονται πλήρως επενδεδυμένα σώματα βαλβίδων PTFE.
