Περιγραφή βαλβίδας δεξιάς γωνίας
Η βαλβίδα Globe right-γωνίας (βαλβίδα γωνίας γωνίας) είναι μια βαλβίδα διακοπής με κανάλι εισόδου και εξόδου σε ορθή γωνία 90 μοιρών, σχεδιασμένη για σύνθετα σενάρια με περιορισμένη διάταξη αγωγών.
Τα βασικά δομικά χαρακτηριστικά του περιλαμβάνουν:
Διευθυντής σώματος: Τα κανάλια εισόδου και εξόδου διασταυρώνονται κατακόρυφα και η κατεύθυνση ρευστού αλλάζει κατά 90 βαθμούς, η οποία είναι κατάλληλη για τη σύνδεση των κάθετα διασταυρωμένων αγωγών.
Συστατικό Sealing: Ο δίσκος βαλβίδας και το κάθισμα της βαλβίδας είναι σφραγισμένα με επίπεδη ή κωνική επιφάνεια και η κίνηση του στελέχους βαλβίδας ανυψώνει ή ανυψώνει και περιστρέφεται. Ορισμένα μοντέλα υποστηρίζουν επιφάνειες σφράγισης καρβιδίου για να ενισχύσουν την αντίσταση στη φθορά.
Buffer δομή: Όταν το υγρό αλλάζει την κατεύθυνση ροής του στο σώμα της βαλβίδας, σχηματίζεται φυσικό ρυθμιστικό διάλυμα, γεγονός που μειώνει τη δύναμη κρούσης στη βαλβίδα και παρατείνει τη διάρκεια ζωής του.
Εύρος προδιαγραφών
Diameter Range : Τα συμβατικά μοντέλα καλύπτουν το dn15 ~ DN400 (μπορεί να επεκταθεί σε DN600 σε ειδικά σενάρια).
Παράξτε το επίπεδο::
Τύπος χαμηλής πίεσης: PN16 (κλάση 150).
Τύπος μέσης και υψηλής πίεσης: PN16 ~ PN160 (κλάση 150 ~ Class 1500).
-remperature Range:
Τυπικό υλικό (χυτός χάλυβα\/ανοξείδωτο χάλυβα): -29 βαθμός ~ +350 βαθμός;
Υλικό υψηλής θερμοκρασίας (χάλυβα χρώματος-molybdenum): έως +570 βαθμό.
Προδιαγραφή βαλβίδας δεξιάς γωνίας
|
Εφαρμογή
|
Γενικός
|
|
Δομή
|
Σφαίρα |
|
Προσαρμοσμένη υποστήριξη
|
OEM\/ODM
|
|
Υλικό
|
Χάλυβα άνθρακα, ανοξείδωτο χάλυβα, χάλυβα κράματος, κράμα τιτανίου, χάλυβα διπλής φάσης κ.λπ.
|
|
Μέσα ενημέρωσης
|
Διάφορος
|
|
πρότυπο
|
GB, API, ANSI, BS, DIN, NF, JIS, JPI κ.λπ.
|
|
Υλικό σώματος βαλβίδας
|
WCB
|
|
Λειτουργία μονάδας δίσκου
|
Υδραυλικό, πνευματικό, εγχειρίδιο, ηλεκτρομαγνητική βαλβίδα, ηλεκτρικό
|
|
ΫΝ
|
Διάφορος
|
|
Υλικό καθίσματος βαλβίδας
|
Σκληρό και μαλακό
|
|
Θερμοκρασία
|
-196 C-750 C
|

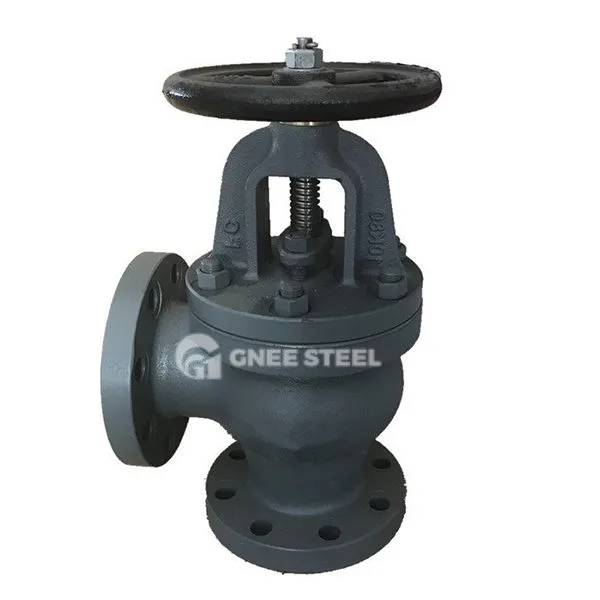

Βαλβίδα σφαίρας δεξιάς γωνίας
Εφαρμογή και βασικός ρόλος
Χημική και μεταλλουργική βιομηχανία:
Λειτουργία: Ελέγξτε την αποκοπή των στερεών σωματιδίων (όπως το ιλύος αλουμίνας) ή το μέσο εξάρτησης και η επιφάνεια σφράγισης καρβιδίου επένδυσης μπορεί να αντέξει τη διάβρωση.
Τυπικά σενάρια: αγωγοί εισόδου και εξόδου του αντιδραστήρα, κυκλώματα τετηγμένου αλατιού υψηλής θερμοκρασίας.
Συστήματα ενέργειας και πλοίων:
Λειτουργία: Συνειδητοποιήστε την εκτροπή υγρών και τη ρύθμιση της ροής σε αγωγούς ατμού με περιορισμένο χώρο.
Τυπικά σενάρια: σύστημα αποχέτευσης λέβητα, αγωγός δεξιάς γωνίας νερού ψύξης.
Κατασκευή και Δημοτική Μηχανική:
Λειτουργία: Μειώστε τη χρήση των αγκώνων σε κατακόρυφα συστήματα διασταυρούμενου σωλήνα και απλοποιήστε τα έξοδα εγκατάστασης
