API 623 Περιγραφή βαλβίδας σφαίρας
Το API 623 Globe Valve είναι μια βαλβίδα διακοπής χάλυβα που σχεδιάστηκε σύμφωνα με το πρότυπο American Petroleum Institute (API). Έχει σχεδιαστεί για συστήματα βιομηχανικών αγωγών και χρησιμοποιείται για την αποκοπή και τη ρύθμιση υγρών υψηλής θερμοκρασίας και υψηλής πίεσης (όπως ατμό, λάδι και αέριο κλπ.). Το πρότυπο πυρήνα του είναι το "άκρο του άκρου της βαλβίδας Stop Valve και το άκρο, το βιδωτό καπό" (API 623-2013).
Βασικά πρότυπα και προδιαγραφές
Scope της εφαρμογής
Συγκέντρωση φόρμας: άκρο φλάντζας (ASME B16.5) ή άκρο-συγκόλλησης (ASME B16.25);
Diameter and Pressions: Διάμετρος 2 "~ 24", Επίπεδο πίεσης 150lb ~ 2500lb (κλάση 150 ~ κλάση 2500).
Design και manufacturing απαιτήσεις
-δομικό μήκος: σύμφωνα με το πρότυπο ASME B16.10. Valve Body and Bonnet: Σχεδιασμός Bolted Bonnet (κλάση 150 ~ Class 600); Η απόδοση του SuseAling: ο δίσκος βαλβίδας και το κάθισμα βαλβίδας αναγκάζονται να σφραγίζονται και η επιφάνεια στεγανοποίησης μπορεί να είναι επίπεδη ή κωνική δομή, κατάλληλη για συνθήκες υψηλής θερμοκρασίας και υψηλής πίεσης.
Δομικά χαρακτηριστικά και πλεονεκτήματα
Key Design Βελτιώσεις
Η βελτιστοποίηση της εσωτερικής διαμέτρου Seat: σε σύγκριση με την παλιά έκδοση του προτύπου BS 1873, το API 623 μειώνει την εσωτερική διάμετρο του καθίσματος της βαλβίδας (για παράδειγμα, η εσωτερική διάμετρος μειώνεται από την αξιοπιστία της σφράγισης, το Διάμετρος κάτω των 6 "-600 LB Οι συνθήκες εργασίας αυξάνονται από 41,3mm σε 48mm), βελτιώνοντας την αντίσταση πίεσης και τις δυνατότητες κατά της βαθμίδας.
Πλεονεκτήματα απόδοσης
Υψηλή σφράγιση: Η μηδενική διαρροή μπορεί να επιτευχθεί μέσω αναγκαστικής σφράγισης με πίεση στελέχους βαλβίδας. Versatility: Υποστηρίζει πλήρη ανοιχτή\/πλήρη κλειστή αποκοπή και μπορεί επίσης να χρησιμοποιηθεί για ρύθμιση ροής και στραγγαλισμό. Corrosion Resistance: Το σώμα της βαλβίδας και τα εσωτερικά μέρη μπορούν να κατασκευαστούν από χάλυβα κράματος, ανοξείδωτο χάλυβα κλπ., Κατάλληλα για διαβρωτικά μέσα.
API 623 Προδιαγραφή βαλβίδας σφαίρας
|
είδος |
βαλβίδα |
|
Εφαρμογή |
Βιομηχανία, εργοστάσιο παραγωγής ενέργειας, θαλάσσια, πετρέλαιο |
|
Μέγεθος θύρας |
Dn 15- dn150 |
|
Εγγύηση |
2 χρόνια |
|
Τόπος προέλευσης |
Κίνα |
|
Χενανός |
|
|
Εξουσία |
Χειροκίνητο, ηλεκτρικό, πνευματικό, υδραυλικό |
|
Θερμοκρασία μέσων |
Υψηλή θερμοκρασία, χαμηλή θερμοκρασία, μέση θερμοκρασία, φυσιολογική θερμοκρασία |
|
Δομή |
Πλωτή, trunnion |
|
Μέσα ενημέρωσης |
Λάδι, νερό, ατμός, ΥΦΑ, LOX |
|
Προσαρμοσμένη υποστήριξη |
OEM, ODM, OBM |

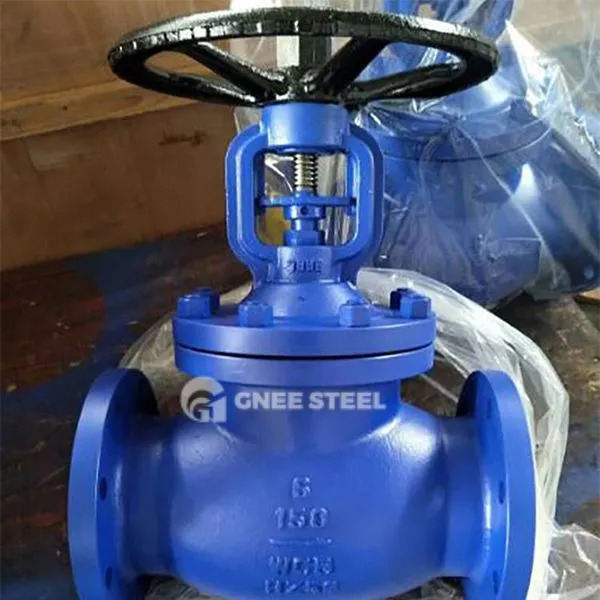

API 623 Globe Valve
Προδιαγραφές εφαρμογής και σενάρια προσαρμογής
εφαρμόσιμες βιομηχανίες
Συστήματα αγωγών υψηλής πίεσης ή αγωγών πετρελαίου και φυσικού αερίου όπως πετροχημική, δύναμη και ενέργεια.
Βιομηχανικά σενάρια που απαιτούν συχνή ρύθμιση ανοίγματος και κλεισίματος ή ακριβούς ρύθμισης ροής.
Πρότυπα υποστήριξης
Design and Manufacturing: API 623, BS 1873 (παλιά έκδοση), ASME B16.34 (βαθμός θερμοκρασίας και πίεσης). -δοκιμή και επιθεώρηση: API 598 (δοκιμή πίεσης βαλβίδας).
