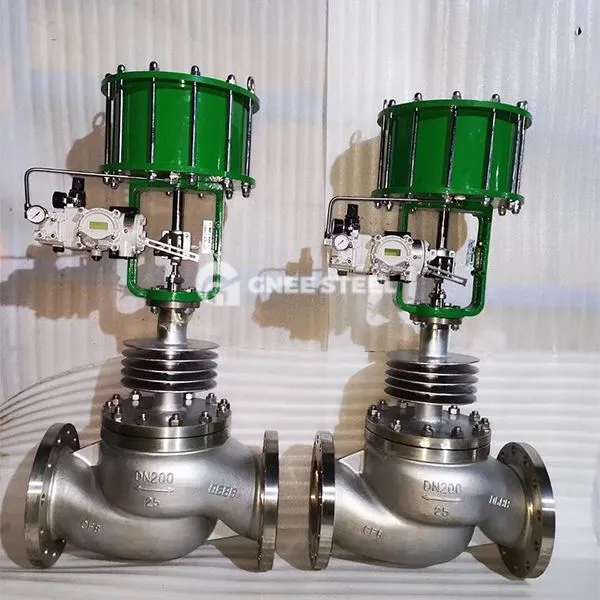

Βαλβίδες πνευματικής σφαίρας

Η βαλβίδα πνευματικής σφαίρας είναι μια βαλβίδα ελέγχου που χρησιμοποιεί συμπιεσμένο αέρα ως πηγή ενέργειας. Οδηγεί τον δίσκο της βαλβίδας να ανεβαίνει και να πέφτει από τον πνευματικό ενεργοποιητή για να επιτύχει πλήρη ανοικτό/κλείσιμο του μέσου του αγωγού. Είναι κατάλληλο για ταχείες ανάγκες αποκοπής και ασφαλούς απομόνωσης στους τομείς της πετρελαίου, της χημικής βιομηχανίας και της εξουσίας.

Βασική δομή και αρχή εργασίας
Βασικά στοιχεία:
Πνευματικός ενεργοποιητής: κύλινδρος διπλής δράσης ή μονής δράσης, λαμβάνοντας το σήμα ελέγχου (πεπιεσμένος αέρας 4 ~ 9 bar) για να οδηγήσει το στέλεχος της βαλβίδας για να μετακινηθεί.
Δίσκο βαλβίδας και δίσκο βαλβίδας: Ο δίσκος βαλβίδας είναι μια δομή σχήματος βύσματος, η επιφάνεια στεγανοποίησης υιοθετεί ένα επίπεδο ή κωνικό σχεδιασμό επιφάνειας και το κάθισμα της βαλβίδας συγκολλείται με σκληρό κράμα με βάση το κοβάλτιο για να βελτιώσει την αντίσταση στη φθορά.
Μορφή στεγανοποίησης: Αναγκαστική σφράγιση (βοηθητική σφράγιση μέσης πίεσης) ή αυτο-ασφάλιση (σφράγιση πίεσης δίσκου βαλβίδας).
Αρχή λειτουργίας:
Ο πνευματικός ενεργοποιητής μετατρέπει την κατεύθυνση της πηγής αέρα μέσω της ηλεκτρομαγνητικής βαλβίδας, ωθεί το έμβολο ή το διάφραγμα για να οδηγήσει το στέλεχος της βαλβίδας να κινείται κατακόρυφα, έτσι ώστε ο δίσκος βαλβίδας να έρχεται σε επαφή ή να διαχωρίζεται από το κάθισμα της βαλβίδας για να επιτύχει το άνοιγμα και το κλείσιμο.
Προστασία από την προστασία ": Οι ενεργοποιητές μονής δράσης βασίζονται στην επαναφορά της άνοιξης και κλείνουν αυτόματα όταν ο αέρας χάθηκε (τύπος ασφαλούς αποτυχίας) ‌.



Βαλβίδες πνευματικής σφαίρας



Εφαρμογή:

Βιομηχανική αποκοπή: Αποκοπή έκτακτης ανάγκης του ατμού υψηλής θερμοκρασίας και των διαβρωτικών μέσων (συμπεριλαμβανομένου του H₂S, CO₂).
Ασφαλής Απομόνωση: Υγροί αγωγοί αποθήκευσης και μεταφοράς υγροποιημένου φυσικού αερίου (ΥΦΑ), Εξοπλισμός αντλίας υγρού οξυγόνου του εξοπλισμού διαχωρισμού αέρα.

Σημεία επιλογής:

Μεσαία Χαρακτηριστικά: Για τα σωματίδια που περιέχουν μέσο, ​​η δομή του καθίσματος της σκληρής σφράγισης + της κλίσεως της βαλβίδας προτιμάται για να μειωθεί η φθορά.
Ενεργοποιητής: Για συνθήκες διαφοράς υψηλής πίεσης (＞ 10 MPa), πρέπει να επιλεγεί ένας κύλινδρος διπλής δράσης για να εξασφαλιστεί η κινητήρια δύναμη.
Κατεύθυνση εγκατάστασης: Η κατεύθυνση ροής του μέσου πρέπει να είναι σύμφωνη με το βέλος στο σώμα της βαλβίδας για να αποφευχθεί η αντίστροφη εγκατάσταση και η αποτυχία σφράγισης.
