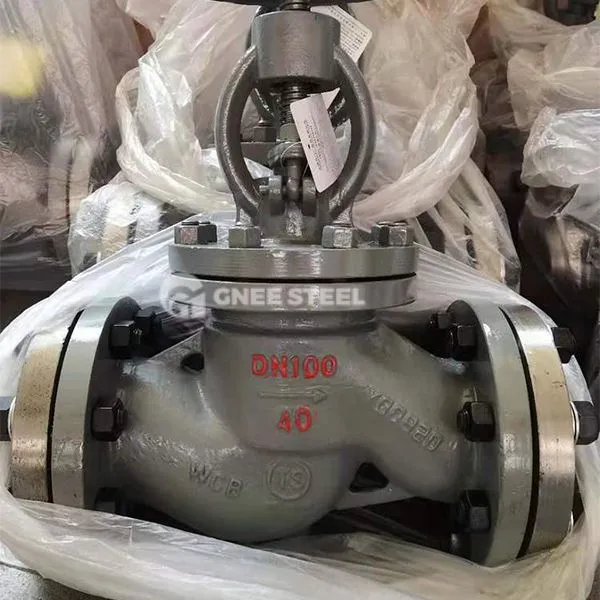

Βυθμισμένες βαλβίδες σφαίρας

Η βαλβίδα σφαίρας με βιδωτό καπό είναι μια βαλβίδα αναγκαστικής σφράγισης με ένα βιδωτό καπό, το οποίο ελέγχει τη ροή ή την αποκοπή των μέσων αγωγών μέσω της κατακόρυφης κίνησης του δίσκου της βαλβίδας. Το βασικό χαρακτηριστικό του είναι ότι το σώμα της βαλβίδας και το καπό στερεώνονται με μπουλόνια και παξιμάδια και ένα φλάντζα τραύματος (όπως 316 με εύκαμπτο γραφίτη) συνδυάζεται για να επιτευχθεί αξιόπιστη σφράγιση. Αυτός ο τύπος βαλβίδας είναι κατάλληλος για συστήματα αγωγών στα πεδία πετρελαίου, χημικής βιομηχανίας και ηλεκτρικής ενέργειας και είναι κατάλληλο για επίπεδα πίεσης PN16 ~ 320 (κλάση 150 ~ 2500) και υψηλής θερμοκρασίας και υψηλής πίεσης.

Δομή και αρχή εργασίας ‌
Μέθοδος σύνδεσης ‌bonnet ‌
‌Bolt Σχεδιασμός στερέωσης ‌: Το σώμα της βαλβίδας και το καπό συνδέονται με μπουλόνια, το οποίο είναι βολικό για αποσυναρμολόγηση και συντήρηση και αντικατάσταση εσωτερικών εξαρτημάτων (όπως δίσκοι βαλβίδων και στελέχη βαλβίδων). ‌

Μορφή σφράγισης ‌: Χρησιμοποιήστε παρεμβύσματα τραύματος ή σύνθετα μεταλλικά γραφίτη για να εξασφαλίσετε καμία διαρροή σε περιβάλλοντα υψηλής πίεσης.
‌ Μηχανισμός κίνησης δίσκου

Η δομή της ράβδου ‌: Το στέλεχος της βαλβίδας οδηγεί τον δίσκο της βαλβίδας να ανεβαίνει και να πέφτει κατακόρυφα κατά μήκος της κεντρικής γραμμής του καθίσματος της βαλβίδας και ο ρυθμός ροής ρυθμίζεται και κόβεται αλλάζοντας την επιφάνεια διατομής του καναλιού ροής. ‌

Αναγκαστική σφράγιση: Όταν κλείσιμο, πρέπει να εφαρμοστεί πίεση για να γίνει ο δίσκος βαλβίδας να ταιριάζει σφιχτά με την επιφάνεια στεγανοποίησης του καθίσματος της βαλβίδας για να κόψει τη ροή του μέσου.



Βυθμισμένες βαλβίδες σφαίρας



Φόντα
Η ευκολία συντήρησης: το βιδωτό κάλυμμα βαλβίδων υποστηρίζει γρήγορη αποσυναρμολόγηση και συναρμολόγηση, μειώνοντας το χρόνο διακοπής για συντήρηση. ‌

Αξιοπιστία σφραγίδας ‌: Η φλάντζα του τραύματος σπειροειδούς και η δομή της σφραγιστικής σφράγισης εξασφαλίζουν καμία διαρροή υπό συνθήκες υψηλής πίεσης. ‌

Προσαρμοστικότητα των μέσων ενημέρωσης: Το σφυρήλατο χαλύβδινο σώμα και το καρβίδιο επένδυσης είναι κατάλληλα για διαβρωτικά, υψηλή θερμοκρασία και υψηλή πίεση μέσα. ‌

Τυποποιημένος σχεδιασμός: Συμβατό με τα πρότυπα API\/ANSI για την επίτευξη ταχείας ολοκλήρωσης με τα υπάρχοντα δίκτυα αγωγών.
