Η βαλβίδα διακοπής με μανδύα είναι μια βαλβίδα εξαναγκασμένης στεγανοποίησης, επομένως όταν η βαλβίδα είναι κλειστή, πρέπει να ασκηθεί πίεση στον δίσκο της βαλβίδας για να αναγκαστεί η επιφάνεια στεγανοποίησης να μην διαρρεύσει. Όταν το μέσο εισέρχεται στη βαλβίδα από κάτω από το δίσκο της βαλβίδας, η αντίσταση που πρέπει να υπερνικήσει η λειτουργική δύναμη είναι η τριβή μεταξύ του στελέχους της βαλβίδας και του παρεμβύσματος και η ώθηση που δημιουργείται από την πίεση του μέσου. Η δύναμη για το κλείσιμο της βαλβίδας είναι μεγαλύτερη από τη δύναμη για το άνοιγμα της βαλβίδας, επομένως η βαλβίδα Η διάμετρος του στελέχους πρέπει να είναι μεγάλη, διαφορετικά το στέλεχος της βαλβίδας θα λυγίσει.
Μέγεθος θύρας:DN15 x DN 40-DN150 x DN250
Μεσαίο:Σύμφωνα με τις ανάγκες του πελάτη
Θερμοκρασία:-40-450 βαθμός
| Υλικό σώματος | WCB CF8 CF3 CF8M CF3M ή άλλα |
| Τέλος | Φλαντζωτό άκρο, Βιδωμένα άκρα |
| Λειτουργία οδήγησης | Χειροκίνητο, Ηλεκτρικό, Υδραυλικό |
| Πίεση | PN16 ~ 100.150 LB ~ 600 LB |
| Βαθμός αυτοματισμού | Εγχειρίδιο |
| Τύπος σύνδεσης | Φλάντζα,Συγκόλληση,Νήμα |
| Μέγεθος | 1/2 έως 24 ίντσες |
Πίνακας μεγεθών βαλβίδας Globe
|
Μέγεθος |
ΔΝ |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
L |
χιλ. |
170 |
190 |
210 |
230 |
260 |
300 |
340 |
380 |
430 |
490 |
550 |
|
H |
χιλ. |
250 |
292 |
340 |
348 |
360 |
410 |
440 |
548 |
560 |
625 |
720 |
|
W |
χιλ. |
120 |
140 |
160 |
160 |
160 |
240 |
240 |
280 |
320 |
360 |
360 |
|
G |
Ιντσα |
3/8" |
3/8" |
3/8" |
1/2" |
1/2" |
1/2" |
1/2" |
1/2" |
1/2" |
1/2" |
1/2" |
Οι βαλβίδες σφαίρας με μανδύα χωρίζονται σε τρεις κατηγορίες: βαλβίδες διακοπής ευθείας διέλευσης, ορθής γωνίας και βαλβίδες διακοπής με κλίση συνεχούς ρεύματος.

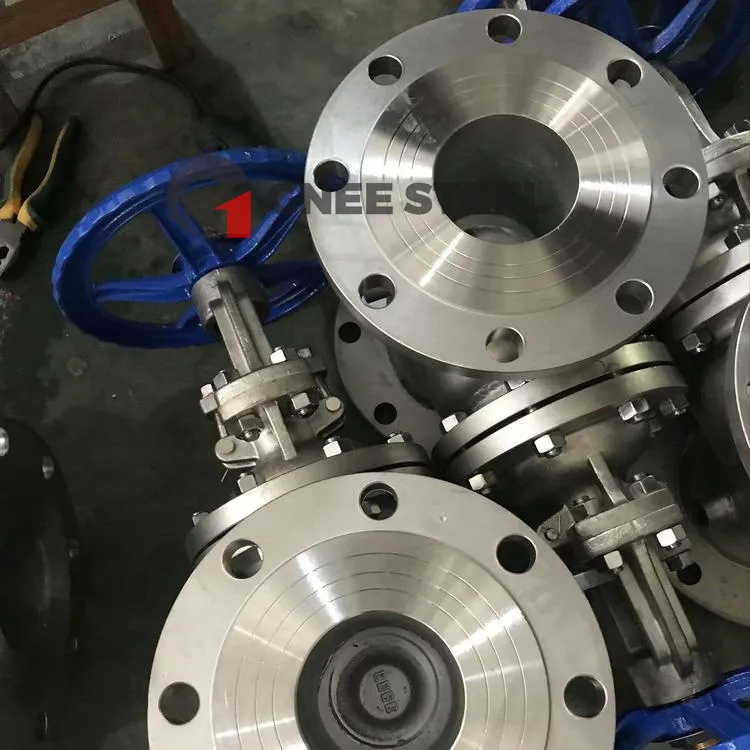

Βαλβίδα σφαίρας από χάλυβα με τζάκετ
