Περιγραφή βαλβίδας ευθείας σφαίρας
Μια ευθεία βαλβίδα διακοπής είναι μια βαλβίδα που ελέγχει τη ροή του υγρού με κάθετα ανύψωση του δίσκου της βαλβίδας. Τα κανάλια εισόδου και εξόδου είναι διατεταγμένα σε ευθεία γραμμή 180 μοιρών και η κατεύθυνση ροής είναι παράλληλη με τον άξονα του στελέχους της βαλβίδας. Είναι κατάλληλο για συστήματα αγωγών με μονοκατευθυντική ροή.
Crection
Το σώμα και το κάθισμα της βαλβίδας: Το σώμα της βαλβίδας είναι κυρίως κατασκευασμένο από χυτοσίδηρο, ανοξείδωτο χάλυβα ή χυτοσίδηρο και η επιφάνεια στεγανοποίησης του καθίσματος βαλβίδας συγκολλείται με σκληρό κράμα (όπως stellite) για να ενισχύσει την αντίσταση φθοράς.
Valve Disc and Valve Stem: Ο δίσκος βαλβίδας είναι μια δομή σε σχήμα βύσματος και η επιφάνεια στεγανοποίησης είναι μια επίπεδη ή κωνική επιφάνεια. Το στέλεχος της βαλβίδας συνδέεται με τον χειροκίνητο τροχό μέσω ενός νήματος για να οδηγήσει το δίσκο της βαλβίδας για να μετακινηθεί γραμμικά.
Flange Connection: Η τυπική διεπαφή φλάντζας (όπως το GB/T 9112, ASME B16.5) είναι βολικό για την εγκατάσταση του αγωγού.
Προδιαγραφή βαλβίδας ευθείας σφαίρας
|
Τύπος |
API σφαιρική βαλβίδα |
|
Πιστοποίηση |
CE, ISO9001, API6D |
|
Μέση θερμοκρασία |
Μείον 29 μοίρες έως 150 μοίρες |
|
Εξουσία |
Εγχειρίδιο |
|
Μέσος ροής |
Νερό, λάδι, φυσικό αέριο |
|
Μέγεθος διασύνδεσης |
1/2in, 3/4in, 1in, 1-1/4in, 1-1/2in, 2in, 2-1/2in, 3in, 4in, 5in, 6in, 8in, 10in, 12in, 14in, 16in, 18in, 20in, 24in |
|
Υλικό |
WCB |
|
Πίεση |
150 λίβρες |
|
Εφαρμογή |
Χρησιμοποιείται για τη σύνδεση και την εμπλοκή του υγρού στον αγωγό. Δεν είναι δυνατή η χρήση για τον έλεγχο υγρών, που χρησιμοποιείται γενικά ως διακόπτης στο |
|
Δομή |
Απλή δομή, εύκολο στην κατασκευή και συντήρηση. Μικρό εγκεφαλικό επεισόδιο και σύντομος χρόνος ανοίγματος και κλεισίματος. Καλή σφράγιση |

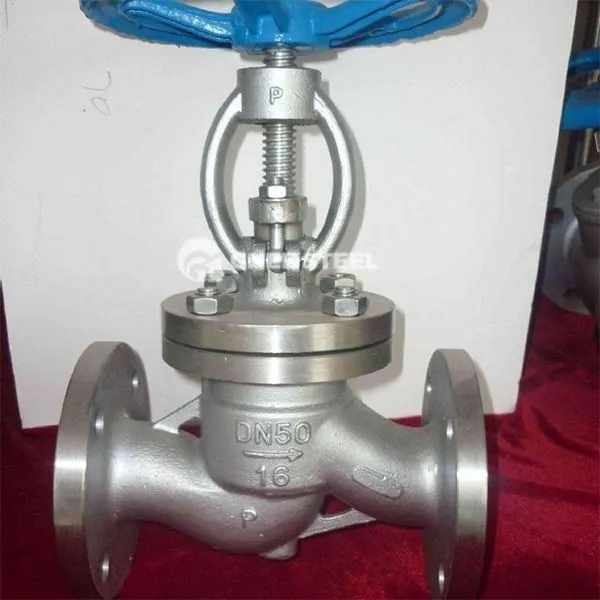

Ευθεία βαλβίδα σφαίρας
Πλεονεκτήματα και περιορισμοί
Πλεονεκτήματα
Ρυθμιζόμενη σφράγιση : Ο σχεδιασμός αναγκαστικής σφράγισης μπορεί ακόμα να διατηρεί μηδενική διαρροή υπό συνθήκες υψηλής πίεσης . Easy συντήρηση : Η αντικατάσταση της δομής του καθίσματος της βαλβίδας μειώνει το κόστος συντήρησης . Υψηλή θερμοκρασία και αντίσταση υψηλής πίεσης : Το εφαρμοστέο επίπεδο πίεσης μπορεί να φτάσει στο PN420 και το εύρος θερμοκρασίας είναι -29 βαθμός ~ 425 βαθμοί .
Περιορισμοί
Υψηλή αντίσταση ροής : Η αντίσταση του υγρού αυξάνεται σημαντικά στην μη ανοιχτά ανοικτή κατάσταση, η οποία δεν είναι κατάλληλη για σενάρια συχνής ρύθμισης . Περιορισμός κατεύθυνσης εγκατάστασης : Υποστηρίζει μόνο ροή μονής κατεύθυνσης και η αντίστροφη εγκατάσταση είναι εύκολο να προκαλέσει βλάβη της βαλβίδας .
