Ανθεκτικές βαλβίδες πύλης σφήνας Περιγραφή
Η ανθεκτική βαλβίδα πύλης σφήνας είναι ένας τύπος βαλβίδας πύλης που χρησιμοποιεί μια elastic πύλη. Αντισταθμίζει τη γωνιακή απόκλιση της επιφάνειας σφράγισης μέσω της ελαφρά παραμόρφωσης της ίδιας της πύλης, επιτυγχάνοντας τη σφράγιση χαμηλής πίεσης και την προσαρμοστικότητα υψηλής θερμοκρασίας. Η βασική του δομή περιλαμβάνει:
Ανθεκτική πύλη: ένα σχέδιο ενός τεμαχίου, με δακτυλιοειδή αυλάκι στη μεσαία όψη της πύλης, η οποία ταιριάζει στην επιφάνεια στεγανοποίησης του καθίσματος της βαλβίδας μέσω ελαστικής παραμόρφωσης για να αντισταθμίσει τα σφάλματα μηχανικής επεξεργασίας ή τα κενά που προκαλούνται από θερμική επέκταση και συστολή.
Valve STEM Connection: Η ανεστραμμένη αυλάκωση σε σχήμα Τ συνδέεται κινητά στο στέλεχος της βαλβίδας, επιτρέποντας στην πύλη να ρυθμίζει την θέση της προσαρμοστικά όταν κλείσει για να μειώσει τον κίνδυνο εμπλοκής.
Το υλικό επιφάνειας Sealing Surface : Η επιφάνεια σφράγισης συγκολλείται με κράμα με βάση το κοβάλτιο (όπως Stellite 6) ή επικάλυψη σκληρού κράματος για την ενίσχυση της αντίστασης της φθοράς και της απόδοσης υψηλής θερμοκρασίας.
Αρχή και Χαρακτηριστικά λειτουργίας
Μηχανισμός SSealing :
Κατάσταση λειτουργίας χαμηλής πίεσης: Το ελαστικό φορτίο που παράγεται από την αποσύνθεση της ώθησης του στελέχους της βαλβίδας σχηματίζει μια αναλογία πίεσης σφράγισης, χωρίς να βασίζεται στη μέση πίεση για να βοηθήσει τη σφραγίδα.
Κατάσταση λειτουργίας υψηλής πίεσης: Η μεσαία πίεση ωθεί την πύλη για να πιέσει το κάθισμα της βαλβίδας εξόδου για να επιτευχθεί αμφίδρομη σφράγιση.
Anti-jamming design:
Η ικανότητα ελαστικής παραμόρφωσης επιτρέπει στην πύλη να ανοίγει και να κλείνει ελεύθερα όταν η θερμοκρασία κυμαίνεται (όπως πάνω από 250 βαθμοί) ή το σώμα της βαλβίδας παραμορφώνεται, αποφεύγοντας το πρόβλημα της άκαμπτης πύλης να κολλήσει λόγω της θερμικής επέκτασης.
Προδιαγραφές βαλβίδων ανθεκτικής σφήνας
|
είδος |
Βαλβίδες πύλης σφήνας ανθεκτικής σφήνας |
|
Εγγύηση |
1 έτος |
|
Βαθμολογία πίεσης |
Κατηγορία 150 - Κατηγορία 2500 |
|
Προσαρμοσμένη υποστήριξη |
OEM, ODM |
|
Τόπος προέλευσης |
Κίνα |
|
Επωνυμία |
Γρηγώ |
|
Εφαρμογή |
Γενικός |
|
Θερμοκρασία μέσων |
Κανονική θερμοκρασία |
|
Εξουσία |
Ηλεκτρικός |
|
Μέσα ενημέρωσης |
Νερό |
|
Μέγεθος θύρας |
Dn 50-1000 |
|
Δομή |
σφήνα |

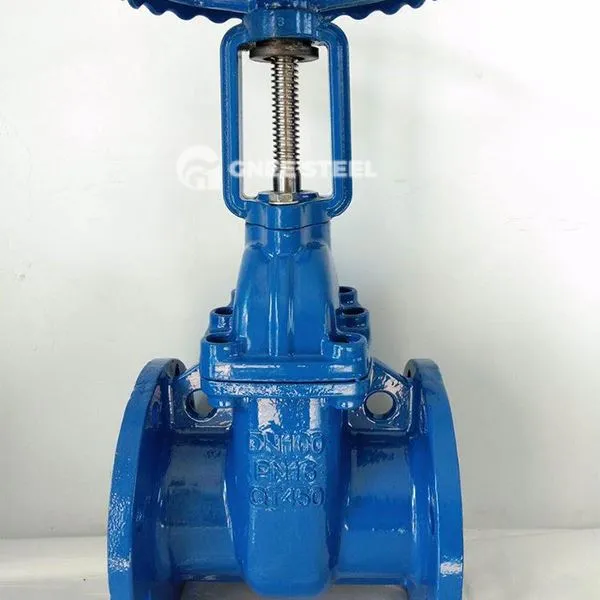

Βαλβίδες πύλης σφήνας ανθεκτικής σφήνας
Ταξινόμηση και εφαρμοστέα σενάρια
| Τύπος | Χαρακτηριστικό | Εφαρμογή |
|---|---|---|
| -single ανθεκτική πύλη | Απλή δομή, αξιόπιστη σφράγιση, κατάλληλη για μέση και χαμηλή πίεση | Σύστημα εκφόρτισης κονιάματος υδραυλικής μηχανικής (DN50 ~ DN300) |
| Double Resilient Gate | Η δύναμη σφράγισης ενισχύεται από πηγές ή μηχανισμούς επέκτασης, κατάλληλοι για αμφίδρομη σφράγιση υψηλής πίεσης | Αγωγοί πετρελαίου και φυσικού αερίου (κλάση 600 ~ 1500) |
| Υψηλής θερμοκρασίας ανθεκτική πύλη | Η επιφάνεια στεγανοποίησης συγκολλείται με κράμα ανθεκτικού σε υψηλή θερμοκρασία, κατάλληλη για συνθήκες εργασίας μικρότερες ή ίσες με 650 μοίρες | Αγωγοί ατμού σε θερμικές σταθμές ηλεκτροπαραγωγής, μεταφορά πετρελαίου και φυσικού αερίου υψηλής θερμοκρασίας |
