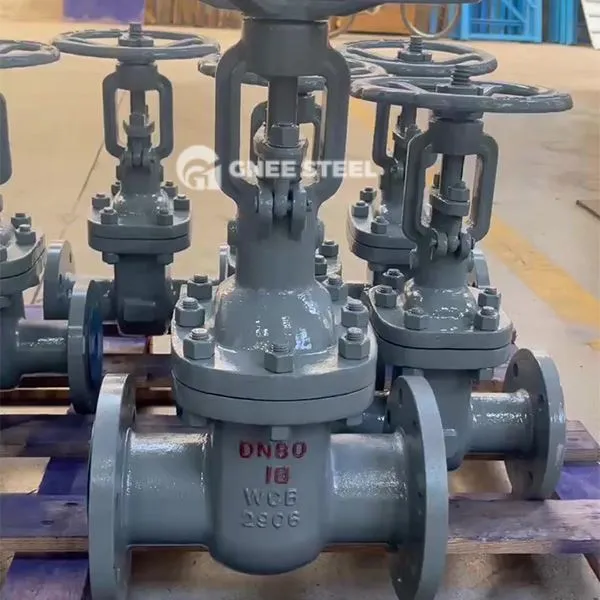

Παράλληλες βαλβίδες πύλης

Η παράλληλη βαλβίδα πύλης είναι μια βαλβίδα της οποίας η επιφάνεια σφράγισης της πύλης είναι κάθετη στον άξονα του αγωγού. Τα τμήματα ανοίγματος και κλεισίματος (πύλη) συνειδητοποιούν τον μεσαίο έλεγχο μέσω της κάθετης ανύψωσης και της κίνησης μείωσης. Είναι κατάλληλο για πλήρη ανοιχτή ή πλήρη κλειστή κατάσταση και δεν χρησιμοποιείται για ρύθμιση ροής. Η δομή του πυρήνα περιλαμβάνει:

Πύλη: Διαιρείται σε ενιαία πύλη (με προφόρτιση σφήνας ώσης ή ελατηρίου) και διπλή πύλη (παράλληλη δομή διπλής πλάκας, προ-πίεση και σφραγισμένη από την άνοιξη ή τη μηχανική συσκευή).
Επιφάνεια σφράγισης: Η σκληρή σφράγιση χρησιμοποιεί μεταλλική επιφάνεια (όπως 1CR13, Stellite 6) και η μαλακή σφραγίδα χρησιμοποιεί καουτσούκ ή πολυτετραφθοροαιαιθυλένιο (PTFE).
Συγκρότημα κίνησης: Το στέλεχος της βαλβίδας συνδέεται με τον ενεργοποιητή Handwheel/Electric για να οδηγήσει την πύλη για να ανεβαίνει και να πέσει.



Παράλληλες βαλβίδες πύλης



Ισχύοντα σενάρια και περιορισμοί
‌
Σενάριο πλεονεκτήματος:
‌ υψηλής θερμοκρασίας και μέσων υψηλής πίεσης: ο τύπος σκληρού σφράγισης είναι κατάλληλος για αγωγούς ατμού, πετρελαίου και φυσικού αερίου (αντοχή στη θερμοκρασία μικρότερη ή ίση με 600 βαθμούς).
Οι απαιτήσεις ανοίγματος και κλεισίματος: η δομή διπλής πύλης μειώνει τη φθορά της επιφάνειας σφράγισης και επεκτείνει τη διάρκεια ζωής.
‌
Περιορισμοί ‌:
‌ Δεν ισχύει για τη ρύθμιση της ροής: Το μερικό άνοιγμα είναι επιρρεπές σε στροβιλισμό, οδηγώντας σε διάβρωση της πύλης και του καθίσματος βαλβίδας.
Τα μέσα ενημέρωσης που περιέχουν σωματίδια: Απαιτείται σκληρός τύπος σφράγισης, η μαλακή σφραγίδα είναι εύκολα γρατζουνισμένο από σωματίδια και αποτυχίες.
‌
Τυπικές εφαρμογές ‌:
‌Energy Industry ‌: Ακατέργαστο πετρελαϊκό αγωγό διυλιστηρίου, σύστημα ψύξης πυρηνικών σταθμών νερού.
‌Municipal Engineering ‌: Επεξεργασία λυμάτων Κοπές από ιλύ,
