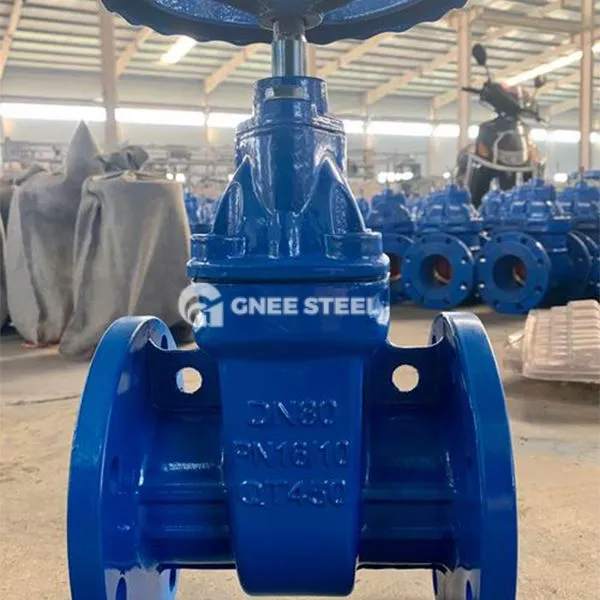

Βαλβίδα πύλης χυτοσιδήρου ανθεκτικού καθίσματος

Η βαλβίδα πύλης από χυτοσίδηρο, είναι μια βαλβίδα αποκοπής που χρησιμοποιεί ‌gray χυτοσίδηρο (HT250) ή ορυκτό σίδερο (QT450) ‌ ως υλικό σώματος βαλβίδας και επιτυγχάνει σφράγιση μέσω του καθίσματος ‌elastic βαλβίδας (καουτσούκ/EPDM συνολική επικάλυψη). Χρησιμοποιείται ευρέως σε συστήματα επεξεργασίας νερού, πυροπροστασίας και βιομηχανικών σωληνώσεων. Η βασική του δομή περιλαμβάνει:

‌ Valve Body‌: χυτοσίδηρος, εποξική επίστρωση ρητίνης ψεκάζεται στην εσωτερική κοιλότητα για να ενισχύσει την αντίσταση στη διάβρωση και το κανάλι ροής υιοθετεί ένα σχεδιασμό επίπεδου πυθμένα για να μειώσει τη συσσώρευση ακαθαρσιών.
‌Gate ‌: Συνολικά επικαλυμμένα με καουτσούκ ή EPDM (αιθυλενικό προπυλενικό διενλένιο καουτσούκ), αντισταθμίζοντας τη φθορά της επιφάνειας σφράγισης μέσω ελαστικής παραμόρφωσης, κατάλληλη για DN 50- διαμέτρημα DN600.
‌ Valve Seat‌: σχηματίζει μια μαλακή δομή σφράγισης με την πύλη, το επίπεδο διαρροής μπορεί να φτάσει στο επίπεδο VI και υποστηρίζει τη σφράγιση αμφίδρομης.
‌ Drive Mode‌: Εγχειρίδιο (αυξανόμενο στέλεχος/σκούρο στέλεχος) ή πνευματική δομή σκούρου στελέχους εξοικονομεί χώρο εγκατάστασης.

Αρχή εργασίας
Ενεργοποίηση και κλείσιμο μηχανισμού: Ο χειρός ή ο ενεργοποιητής οδηγεί το στέλεχος της βαλβίδας να ανεβαίνει και να πέφτει και η πύλη κινείται κατακόρυφα για να επιτύχει πλήρες άνοιγμα (πλήρη οπή) ή πλήρες κλείσιμο (ελαστική σφραγίδα). Η λειτουργία καθαρισμού του εαυτού του: Ο σχεδιασμός του καθίσματος βαλβίδας με επίπεδη πυθμένα αποφεύγει την εναπόθεση ακαθαρσιών και τα εξαρτήματα επιφάνειας απομακρύνονται με ελαστική εξώθηση της επίστρωσης από καουτσούκ όταν η πύλη είναι κλειστή. ‌
Χαρακτηριστικά απόδοσης ‌ Υψηλή σφράγιση: Η πύλη από καουτσούκ και το κάθισμα βαλβίδας είναι απαλά σφραγισμένα και μπορεί να αντέξει 1,1 φορές την ονομαστική πίεση (PN16/PN25) χωρίς διαρροή. ‌
Αντίσταση διάβρωσης: Η εσωτερική κοιλότητα του σώματος βαλβίδας εποξειδικής ρητίνης μπορεί να αντέχει στα λύματα, το αδύναμο οξύ και το χλωριούχο ιόντος με ρΗ 6-9 και η διάρκεια ζωής είναι μεγαλύτερη ή ίση με 10 χρόνια. ‌
Lightweight‌: Είναι 20% -30% ελαφρύτερο από τις παραδοσιακές βαλβίδες πύλης από χυτοσίδηρο και είναι εύκολο να εγκατασταθεί και να διατηρηθεί. ‌
Χαμηλή αντίσταση ροής: Ο συντελεστής ροής σχεδιασμού πλήρους δέσμης (τιμή CV) αυξάνεται κατά 15%-30%και η απώλεια πίεσης είναι μικρότερη ή ίση με 0 03MPa.



Βαλβίδα πύλης χυτοσιδήρου ανθεκτικού καθίσματος
