API600 OS & Y Cast Steel Gate Valve

‌API600 OS & Y Cast Steel Gate Valve‌ είναι μια βαλβίδα πύλης χάλυβα που συμμορφώνεται με το πρότυπο ‌API 600. Υιοθετεί μια βίδα ‌outside και ζυγό (OS & y) ‌ δομή. Το σώμα της βαλβίδας είναι κατασκευασμένο από χυτοσίδηρο (όπως WCB, LCB ή CF8M). Χρησιμοποιείται κυρίως για τον έλεγχο μεσαίας αποκοπής των αγωγών υψηλής πίεσης και υψηλής θερμοκρασίας όπως το πετρέλαιο και το φυσικό αέριο. Τα βασικά του πρότυπα περιλαμβάνουν:

‌API 600‌: Τυποποιεί τις απαιτήσεις σχεδιασμού, υλικού και δοκιμής των βαλβίδων πύλης χάλυβα/κράματος χάλυβα.
‌ASME B16.34‌: Ορίζει τα επίπεδα θερμοκρασίας πίεσης και υποστηρίζει την κλάση 150 ~ 2500 (έως 42MPa).

Δομικά χαρακτηριστικά ‌outside screw και ζυγός σχεδιασμός (OS & y) ‌

Το στέλεχος της βαλβίδας εκτίθεται και αυξάνεται και πέφτει συγχρόνως με την πύλη. Το νήμα του στελέχους της βαλβίδας και ο χειρός χρησιμοποιούνται για να ανοίξουν και να κλείσουν, το οποίο είναι βολικό για να κρίνει διαισθητικά την κατάσταση της βαλβίδας.
Ο ζυγός υποστηρίζει τον μηχανισμό μετάδοσης του στελέχους βαλβίδας για την ενίσχυση της λειτουργικής σταθερότητας.
‌ Bolted Bonnet (BB) ‌
Το καπό συνδέεται με το σώμα της βαλβίδας με βίδες για να εξασφαλιστεί η σφράγιση υψηλής πίεσης και μπορεί να αποσυναρμολογηθεί για συντήρηση. ‌ Το ανώτερο κάθισμα στεγανοποίησης τοποθετείται στο στέλεχος της βαλβίδας για να αποφευχθεί η διείσδυση του μέσου στην περιοχή συσκευασίας όταν ανοίγει πλήρως, επεκτείνοντας έτσι τη διάρκεια της ζωής. ‌ Σχεδιασμός σφραγίδων και πύλης ‌
Η πύλη υιοθετεί μια ελαστική ενιαία πύλη (τύπος Η) ‌, η οποία αντισταθμίζει τη φθορά της επιφάνειας σφράγισης μέσω μικρο-παραμορφωμάτων και είναι κατάλληλη για συνθήκες υψηλής θερμοκρασίας και υψηλής πίεσης. ‌ Η επιφάνεια σφράγισης μπορεί να επιλεγεί από την επένδυση καρβιδίου (όπως το Stellite 6) ή τα μαλακά υλικά σφράγισης (γραφίτη/PTFE) και το επίπεδο διαρροής φθάνει το πρότυπο API 598.

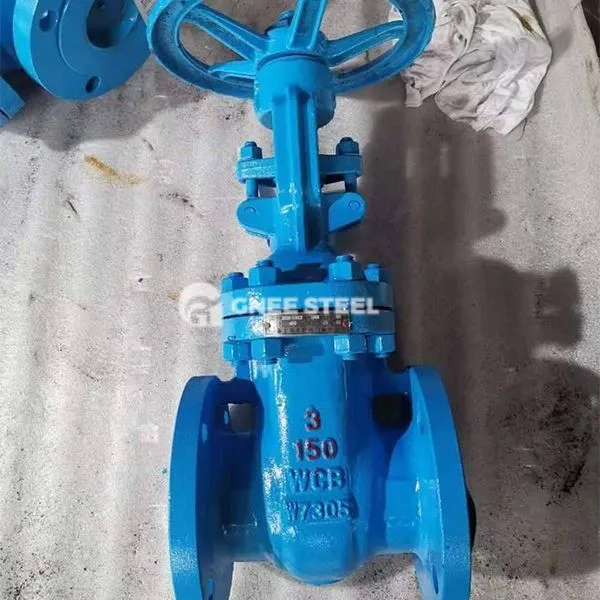

API600 OS & Y Cast Steel Gate Valve



Αιτήσεις
Πετροχημική βιομηχανία: Άνοιγμα και κλείσιμο αγωγών αργού πετρελαίου και φυσικού αερίου και κλείσιμο έκτακτης ανάγκης, το επίπεδο αντίστασης πίεσης είναι κατάλληλο για μετάδοση υψηλής πίεσης.
Δημιουργία θερμικής ενέργειας: Ο κύριος αγωγός ατμού (λιγότερο από ή ίσο με 500 βαθμούς) και σύστημα παροχής νερού λέβητα, διατηρώντας σταθερότητα σφράγισης σε υψηλή θερμοκρασία.
Βιομηχανικό σύστημα: Έλεγχος αγωγών που περιέχουν σωματίδια ή διαβρωτικά μέσα, απαιτώντας σκληρές σφραγίδες ή ειδικά υλικά κράματος.
